北京智能化弱电系统工程竣工报告-凯源恒润北京监控安装工程公司

一、工程概述

北京某国际中心机房的建设，在业主技术部的大力支持下，工程得以顺利的展开、实施、完工。

本次某国际中心机房工程主要完成了以下各个系统的建设：

1、机房装修；2、低压配电系统；3、UPS系统；4、防雷接地系统；

5、精密空调系统；6、环境监控系统；7、气体消防工程；8、综合布线系统

工程已于年12月3日全部竣工，测试合格，投入使用。系统试运行期间,无出现任何大故障,工程资料准备齐全，已具备验收的条件。

二、标准依据

本工程材料严格按照机房建设需求及建设方招标要求，材料进场配合监理方进行报验，实施严格依据《电子计算机场地通用规范》、《数据中心设计规范》、《供配电系统设计规范》等规范，以及建设方的招标要求。实施标准依据如下：

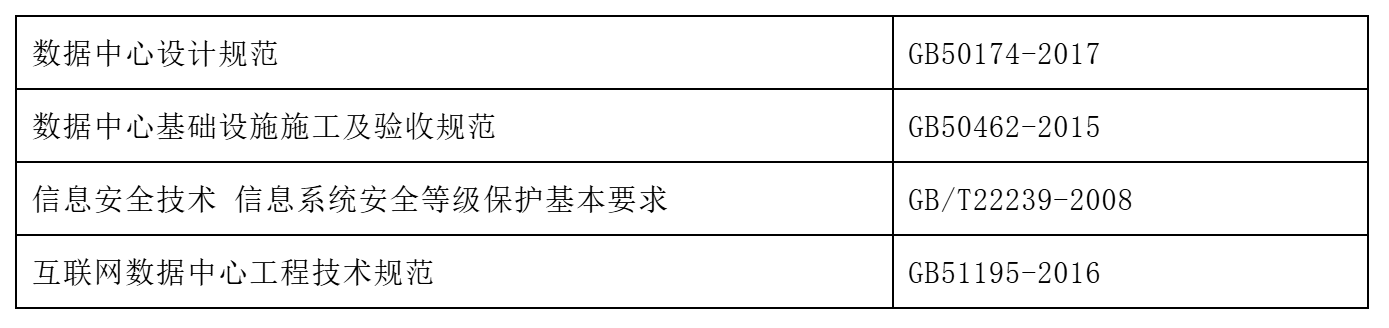

2.1数据中心参照标准

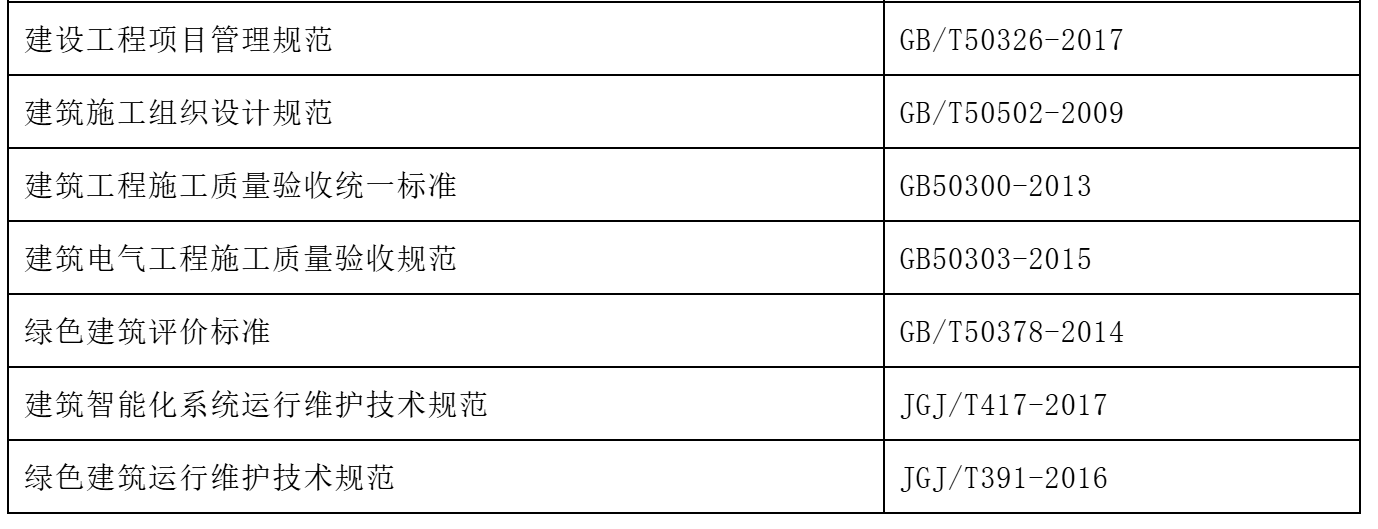

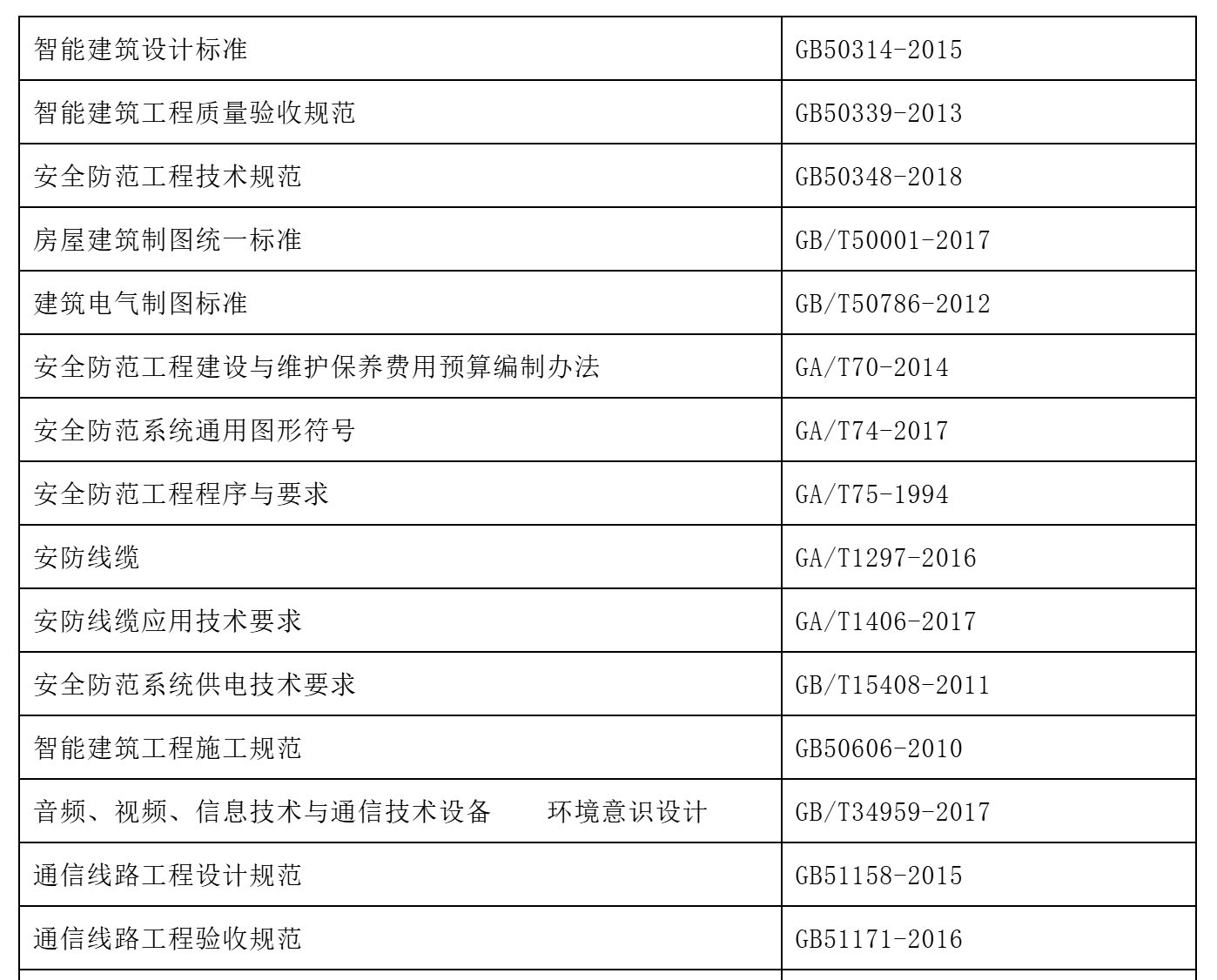

2.2国家标准

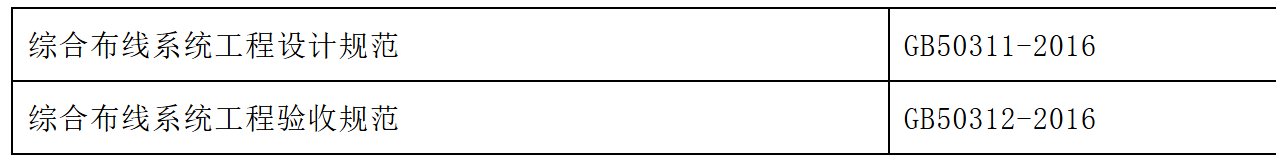

2.3综合布线部分参照标准

三、施工过程

3.1第一阶段： 主机房 、UPS间、设备间等

第一阶段为年11月10日至12月3日，主要施工过程如下：

地面及吊顶做防尘处理——〉地面防雷母排安装——〉地面强、弱电管线桥架安装、电源插座及信息点布置——〉强电井攀爬桥架制作、安装——〉吊顶及灯具安装——〉各种电气设备安装——〉静电地板安装——〉工作位、机柜、配电柜等安装到位——〉供配电系统、综合布线系统、精密空调、消防系统、场地监控调试。

3.2第二阶段 清洁收尾

第三阶段为年12月3日至12月5日，安排专业保洁公司对机房进行彻底打扫清洗。

四、系统内容

4.1综合布线

综合布线采用超六类标准，多模OM4光纤、1000M铜缆到达每个机柜，光纤、铜缆均采用配线架端接方式，跳线从机柜上走线，以便于对线缆管理。

严格按照相关标准施工，符合未来宽带综合业务数据网的发展要求；线缆及配线架上均留有冗余便于以后扩充；所有信息点插座及配线架端口均有编号贴签，便于维护及管理；所有强电、弱电布线均采用线槽或金属线管敷设，防辐射干扰。

4.2装修

1、机房区地面：机房铺设600×600×35mm5cm硫酸钙无边防静电活动地板。

3、机房区地面进行三防处理，下安装不锈钢踢脚线收底边；

4、机房区安装不锈钢防火门。

4.3供配电

1、供电：

操作间综合配电柜为向主机设备等提供市电及UPS电源。

本机房供电按一类负荷设计，供电方式采用市电经UPS方式供电，采用TN-S三相五线制、单相三线制的供电制式。

2、配电：

主配电柜设有电压、电流、频率检测指示，空开安装系列产品。

计算机电源插座由活动地板下敷设到位，安装6孔标准插座、三孔标准插座，所有电源插座均电源线穿钢管敷设到位。

4.4场地监控

在机房主安装漏水报警系统具有电话报警功能。

4.5机房接地

在机房区防静电地板下面沿敷设40X4mm的铜排，作为机房各种接地汇流之用。

100*0.4mm接地铜箔

五、系统性能特点

本中心机房建成后，具有如下点：

5.1实用性和先进性

采用先进成熟的技术和设备，满足了当前技术监督局的业务需求，能适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，能适应未来业务的发展和技术升级的需要。

5.2安全可靠性

能保证各项业务应用，系统具有高可靠性，不会出现单点故障。对中心机房的布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的选型和建设。在关键设备上采用了硬件备份、冗余等可靠性技术，相关的软件技术可以提供较强的管理机制、控制手段和事故监控与安全保密等技术措施，提高了机房的安全可靠性。

5.3灵活性与可扩展性

建成后中心机房具有良好的灵活性与可扩展性，能够根据业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。

5.4标准化

中心机房系统整体实施时，均基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。

5.5经济性/投资保护

能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益，达到建设方的预期投资目标。

5.6可管理性

中心机房为无人值守机站，建成后的机房具有一套全面、完善的机房管理系统。所选用的设备具有智能化，可管理的功能，如语音报警，实时事件记录，可以迅速确定故障，提高的运行性能、可靠性，简化了机房管理人员的维护工作真正实现了无人值守机房的要求。

六、系统测试

主要包括： 1、低压配电系统；2、UPS系统；3、防雷接地系统；4、精密空调系统；6、环境监控系统；7、气体消防工程，测试结果符合要求。

七、工程自我评价

本工程严格参照国家有关计算机机房规范进行施工，工程材料严格按照国家B级机房建设标准及建设方的招标需求进行系统建设，在建设方预定的投资范围及要求的工期内，我司积极配合建设方完成了整个机房建设工程，我司自评本工程质量为合格。
