北京综合布线系统工程如何进行算量？凯源恒润北京监控安装工程公司分享项目工程经验！

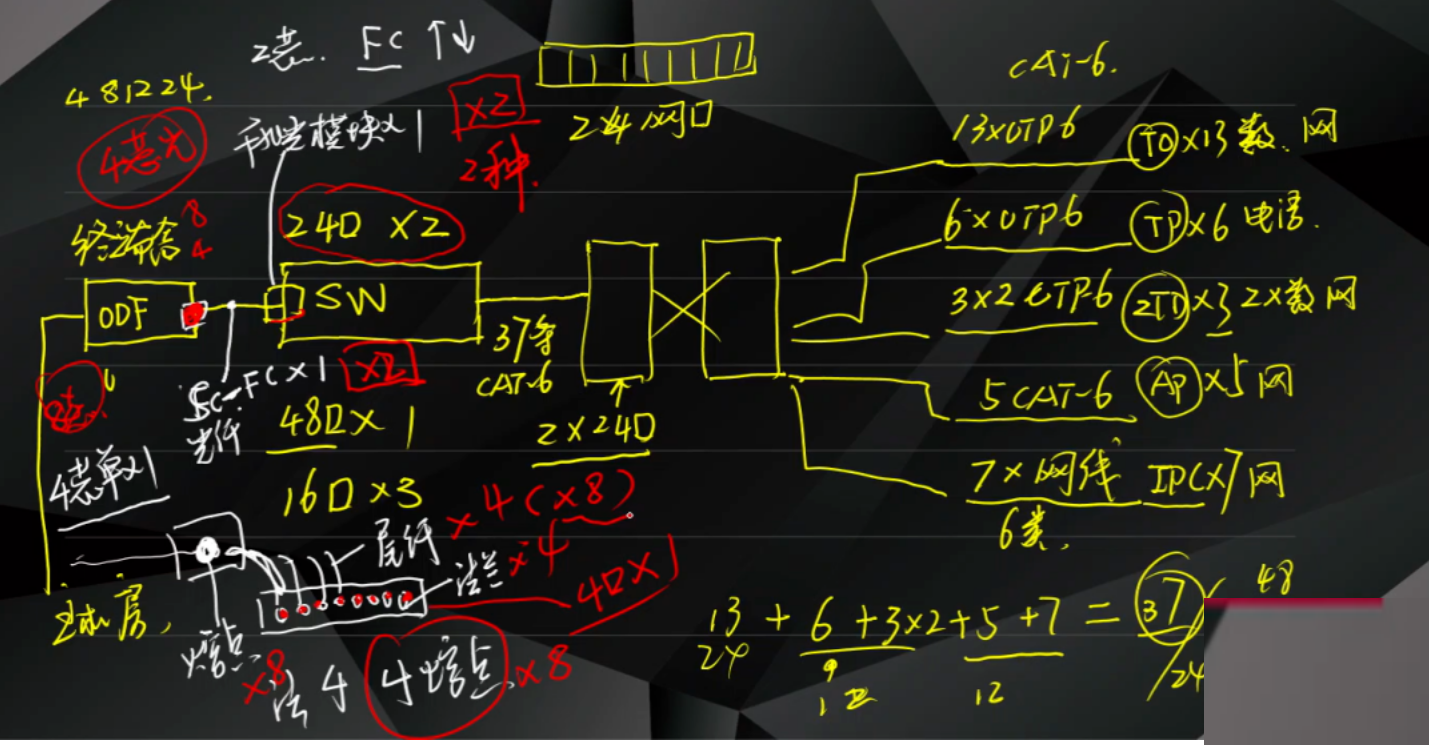

一、综合布线前端设备标识与数量计算

设备类型定义

TP（Telephone Point）：语音数据点

TD（Data Point）：网络数据点（部分标注2表示双网口）

AP：无线接入点（需独立网络连接）

摄像机：网络监控设备

前端设备点位按照实际数量计算，关键是区分清楚设备图例符号和所表示的设备类型一致。

1. 数量统计规则

• 每个独立设备占用1条链路（如13个TP需13条UTP网线）

• 双网口设备按2倍计算（如3个TD×2=6条链路）

• 特殊设备（如AP、摄像机）单独统计（例：5个AP需5条Cat6网线）

二、主干系统配置方法

1. 配线架计算

• 公式：（总前端点数）/24口=所需配线架数量（向上取整）

• 示例：37个点需2个24口配线架（48口容量）

2. 交换机端口

• 端口需求≥前端总点数

• 光模块数量=交换机数量×每交换机光口数（如2台24口交换机各配1光模块则需2个）

• 需要注意的是，如果网络结构采用了双链路，那么光模块的数量就要翻倍。这个要看图纸里面的网络拓扑图。

• 一般情况下，网络交换机的端口数量按照2/3配比，但是现在的项目中也有满配的情况。一个原则设备需要的端口数量不能大于交换机可用端口数量。

• 有些交换机是28口的或者52口的，后面有4~2个口，属于光口和电口复用，不应计算在内。

•

三、光纤系统设计要点

1. 终端盒配置

• 法兰数量=光缆芯数（例：4芯光缆需4个法兰）

• 熔接点数=光缆芯数（4芯需4个熔接点）

2. 光缆冗余要求

• 单模光缆至少预留4芯（建议8芯以上）

• 跳线数量=设备间连接数（1条SC-SC跳线对应1个连接）

四、特殊场景处理

1. 无线AP集中供电

• 需额外配置PoE交换机或注入器

2. 双交换机冗余方案

• 方案A：双光模块+双跳线（需8芯光缆）

• 方案B：单光模块+聚合网线（常规4芯光缆即可）
