北京室外监控系统出现故障，怕的不是设备崩了，而是光缆断了。设备崩了还能重启，光缆一断，整条链路上的业务全部瘫痪——基站退服、调度电话中断、信号系统失联，运营压力瞬间拉满。尤其在铁路通信场景中，一条骨干光缆承载着GSM-R无线通信、信号联锁、调度数据网等多套关键系统，根据UIC EIRENE SRS 15.3.0规范的要求，GSM-R网络必须具备极高的可靠性，任何超过300ms的中断都可能导致行车调度受到影响。

光缆故障排查，说白了就是在一根比头发丝还细的玻璃丝上，找到断裂位置、确定故障类型、制定修复方案。这项工作听起来简单，真干起来却让无数通信人头疼——一条几十公里长的光缆，故障点可能藏在人井里、挂在杆路上、埋在冻土层下，没有系统性的排查方法，就只能靠"盲修"。本文从基础概念讲起，梳理三种核心故障（断纤、损耗超标、接头不良）的排查逻辑，重点解析OTDR（光时域反射仪）的使用技巧和曲线判读方法，后分享一线维护中的实战案例和避坑指南。

图片：铁路通信光缆干线现场实拍

? 关键章：光缆故障的基础认知——知己知彼

1.1 光缆到底有多脆弱？

光缆的核心是光纤，主要成分是二氧化硅，直径仅125微米（约一根头发丝的粗细），光信号就在这细如发丝的纤芯中全反射传输。根据ITU-T G.652.D标准的规定，单模光纤在1310nm窗口的衰减系数应不超过0.36dB/km，在1550nm窗口应不超过0.22dB/km（依据IEC 60793-1-40规定的测试方法）。这意味着一段100公里的干线光缆，从发端到收端的光功率损耗多也就20多dB——这点损耗，相当于一只LED手电筒的光穿过一堵砖墙后的剩余亮度。

但光纤的机械强度并不高。标准要求G.652.D光纤的筛选应力不低于0.69GPa（对应约1%应变，依据ITU-T G.652），在施工中如果弯曲半径小于30mm，就会产生明显的附加损耗。实际工程中，光缆故障的三大元凶是：外力施工挖断（占比高，超过60%）、光纤自然老化衰减（年均约0.01-0.02dB/km的劣化）、以及接头盒进水或鼠咬导致的隐性故障。

小贴士1：经验之谈——铁路线路两侧的直埋光缆，容易被大型机械施工"误伤"。建议在缆线径路上方每隔50米埋设一处光缆警示标石，标识内容包括"下有光缆、禁止挖掘"以及维护单位联系电话。这项工作做得好，能减少至少一半的外力破坏事故。

1.2 故障类型分类

光缆故障按表现形式可大致分为三类：

关键类是完全断纤——光纤物理断裂，光路完全中断。这是直观的故障，OTDR曲线上会看到一个明显的反射峰后接大幅下降的迹线末端。断纤原因包括挖掘机一铲下去、老鼠咬断接头盒内的余纤、或者长距离光缆在接头盒处因应力集中而断裂。

第二类是损耗超标——光纤未断但衰减剧增，导致接收端光功率不足。这类故障更隐蔽，排查难度也更大。常见原因包括光纤弯曲半径过小（如接头盒内盘纤不当）、光纤微弯导致的宏弯损耗、以及接头盒进水后光纤受潮引起OH-吸收峰加剧。依据YD/T 988-2007的规定，接头盒内光纤的盘留弯曲半径应不小于37.5mm，否则将引入额外损耗。

第三类是连接器污染——这是容易忽视的软故障。光纤端面的灰尘、油污或划痕会导致插入损耗增大和回波损耗降低。根据IEC 61300-3-35标准的要求，单模光纤连接器端面在清洁后，其污染等级应达到A级标准（即24倍显微镜下无明显污染点）。

1.3 为什么铁路通信对光缆可靠性要求更高？

铁路通信系统（GSM-R）承载着列车调度、无线列调、紧急通信等安全关键业务。根据UIC EIRENE FRS 7.3.0的功能需求规范，GSM-R系统必须满足99.999%的可用性要求——这意味着每年允许的不可用时间不超过5.26分钟。而3GPP TS 38.401（NG-RAN架构描述）中对5G-R前传网络的同步要求更高，时间同步精度需达到±1.5μs（对应3GPP TS 38.133），任何光纤链路的光路质量波动都会直接影响时钟同步和业务质量。

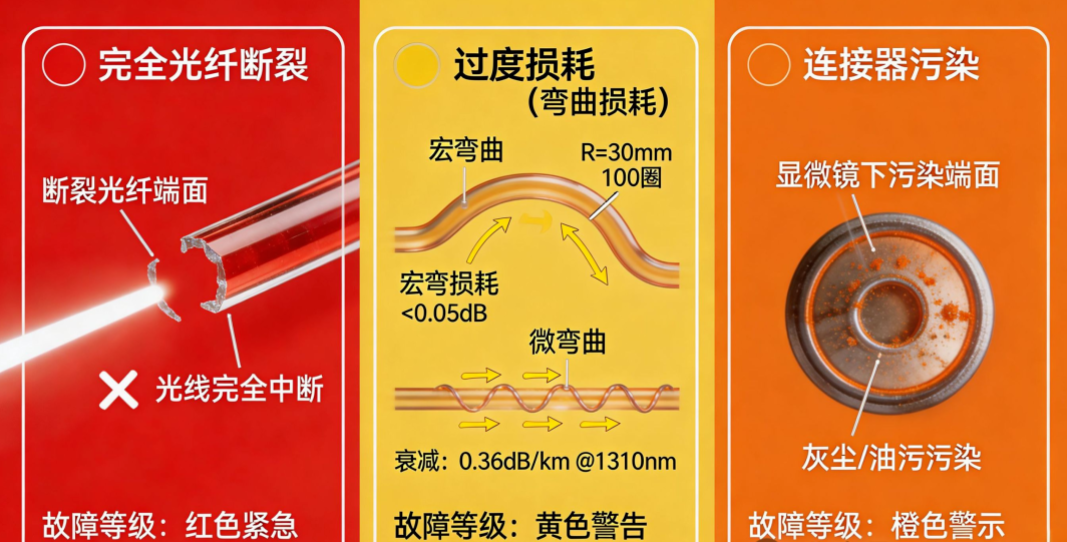

图片：光缆常见故障类型对比图

小贴士2：注意事项——在铁路干线光缆维护中，建议建立"一缆一档"制度。每根光缆建立独立档案，记录安装日期、每公里衰减基线值、接头位置和接头损耗（单接头≤0.08dB，依据YD/T 1343-2004）、历次测试曲线。没有基线数据，排查故障时就像没有地图找路。

⚡ 第二章：OTDR——光缆故障排查的"透视眼"

2.1 OTDR的工作原理——从回波看全程

OTDR是光缆故障排查中核心的仪器。它的工作原理并不复杂：向光纤中注入一个高功率光脉冲，然后接收由光纤中返回的背向散射光（瑞利散射）和反射光（菲涅尔反射），通过计算发射和接收之间的时间差，结合光在光纤中的传播速度，来确定事件点的距离。

计算公式为：距离 = (光速 × 时间) / (2 × 光纤折射率)。G.652.D单模光纤在1550nm窗口的群折射率典型值为1.468（依据ITU-T G.652建议书附录），利用这个值可以将飞行时间精确换算为距离。现代OTDR的测距精度可达±0.5m（取决于脉冲宽度和采样分辨率设置）。

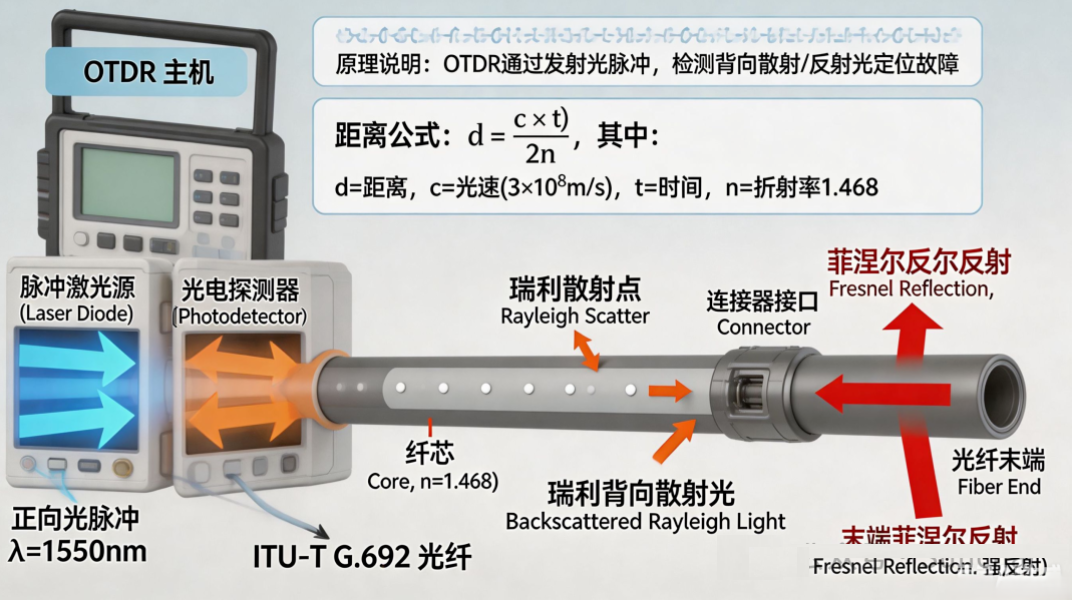

图片：OTDR工作原理示意图

OTDR的几个关键指标决定了其排查能力：

动态范围——指OTDR能测量的大光纤损耗，通常以dB为单位。动态范围越大，能测量的光纤越长。根据经验公式，实际可用动态范围应比被测链路总损耗高5-8dB（依据EXFO ANote 142）。例如动态范围35dB的OTDR，在1550nm窗口（光纤衰减0.20dB/km）下可精确测量约120km的光缆。

盲区——分为事件盲区和衰减盲区。事件盲区指能区分两个相邻反射事件的小距离，优质OTDR的事件盲区可做到≤0.8m；衰减盲区指反射事件后OTDR能准确测量损耗的小距离，一般约3-10m（依据TIA/EIA-455-226）。

采样分辨率——两个连续采样点之间的小距离，高端OTDR可做到4cm，影响故障定位的终精度。

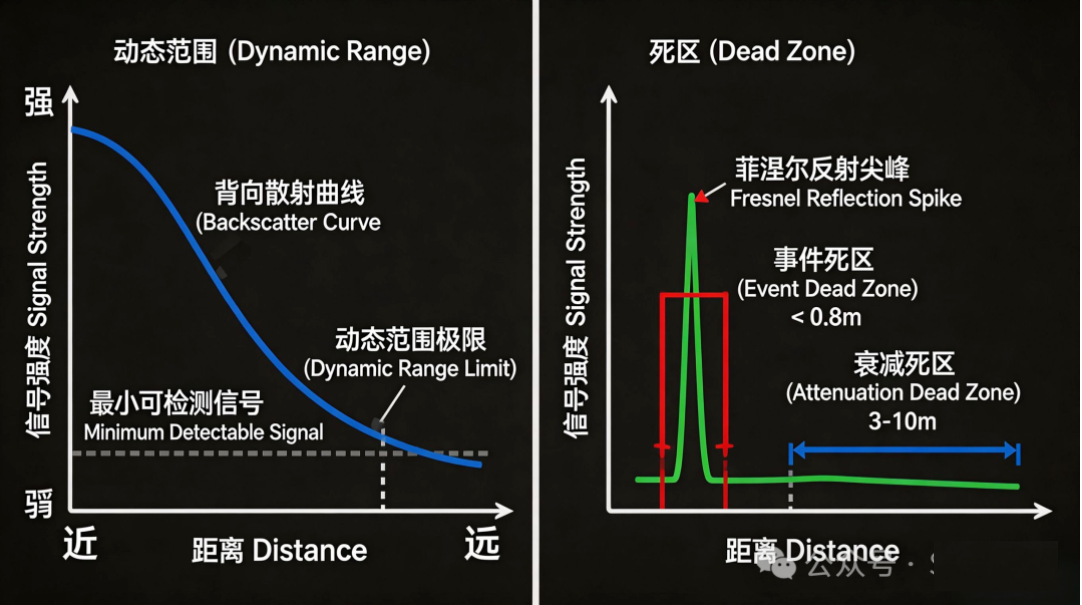

图片：OTDR动态范围与盲区概念示意图

2.2 三步定位法——从查到定

在实际排查中，我总结出"三步定位法"：

关键步：自动扫描，获取全貌。先用OTDR的自动模式对整个链路进行概览测试。自动模式会快速生成整条链路的光功率衰减曲线。这一步的目标是确定故障的大致区域——是在近端（前2-3km）、中段还是远端。自动模式虽然精度不够高，但胜在速度快，能在一分钟内给出全局判断。

第二步：手动精扫，缩小范围。根据自动扫描的结果，将OTDR的测量范围缩小到故障点附近区域，同时调整脉冲宽度——短脉冲（如10ns或30ns）能提供更高的空间分辨率；长脉冲（如1μs或10μs）动态范围大，适合长距离概览。经验值：10km以内的链路使用100ns及以下脉宽，10km以上使用100ns及以上脉宽。

第三步：现场复核，确认位置。将OTDR读出的距离数据换算为实际地理坐标。利用OTDR测得的故障距离对标实际标石位置，反向推算出故障点所在地面位置。必要时使用VFL（可视故障定位仪，输出650nm红光）在近端辅助确认。

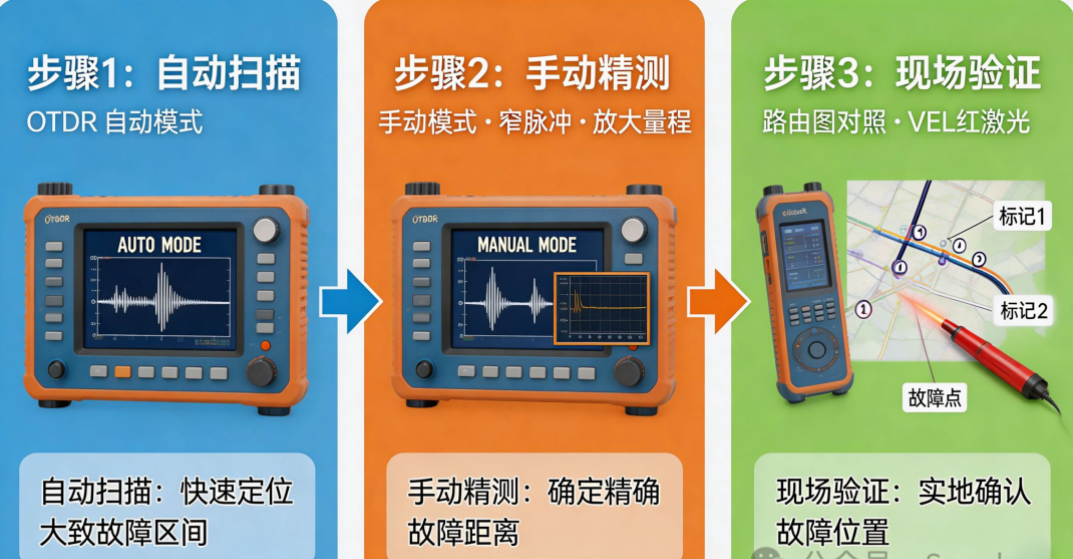

图片：光缆故障三步定位法流程图

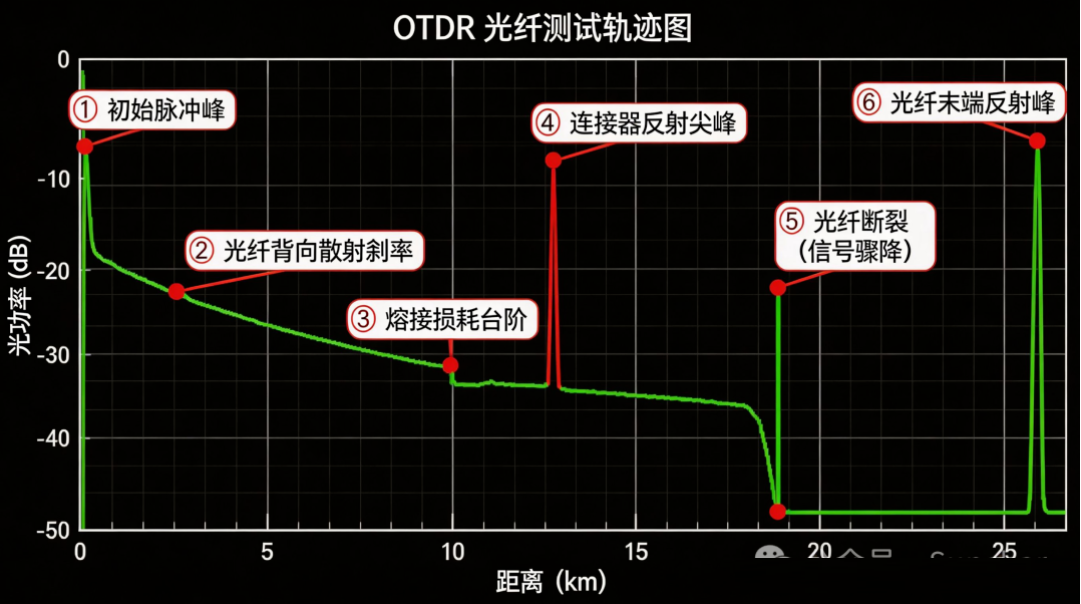

图片：OTDR测试曲线判读示例

小贴士3：经验分享——判读OTDR曲线有个"三看"口诀：一看斜率——斜率是否均匀，如果某段突然变陡说明有额外损耗；二看台阶——接头处是否有阶梯状下降，正常接头损耗≤0.08dB（依据YD/T 1343-2004），超过0.2dB就需要整改；三看反射——连接器反射峰是否过高，正常回波损耗应在-45dB至-55dB之间，过高说明端面脏污。

2.3 OTDR使用的避坑指南

OTDR虽然强大，但不注意方法也会踩坑。

坑1：测试前不清洁——OTDR端口和待测光纤端面如果有灰尘，会产生额外反射和损耗。规范操作是：每次连接前用无水酒精和无尘擦拭纸清洁端面，并用200倍以上的光纤显微镜检查。

坑2：脉冲宽度与距离不匹配——用长脉宽测短距离，盲区大、分辨率低；用短脉宽测长距离，信号太弱。建议：先自动再手动。

坑3：不接发射光纤——OTDR端口直接连接被测光纤时，近端连接器的反射会产生巨大盲区，掩盖近端2-3km范围内的故障。正确做法是在OTDR输出端加接一根500m-1km的发射光纤。

小贴士4：注意事项——OTDR工作时会发射大功率激光（峰值功率可达数十mW），千万不要用眼睛直视OTDR的激光输出端口，这会对视网膜造成不可逆伤害。所有操作前必须确保光纤另一端无人，并佩戴激光防护眼镜。

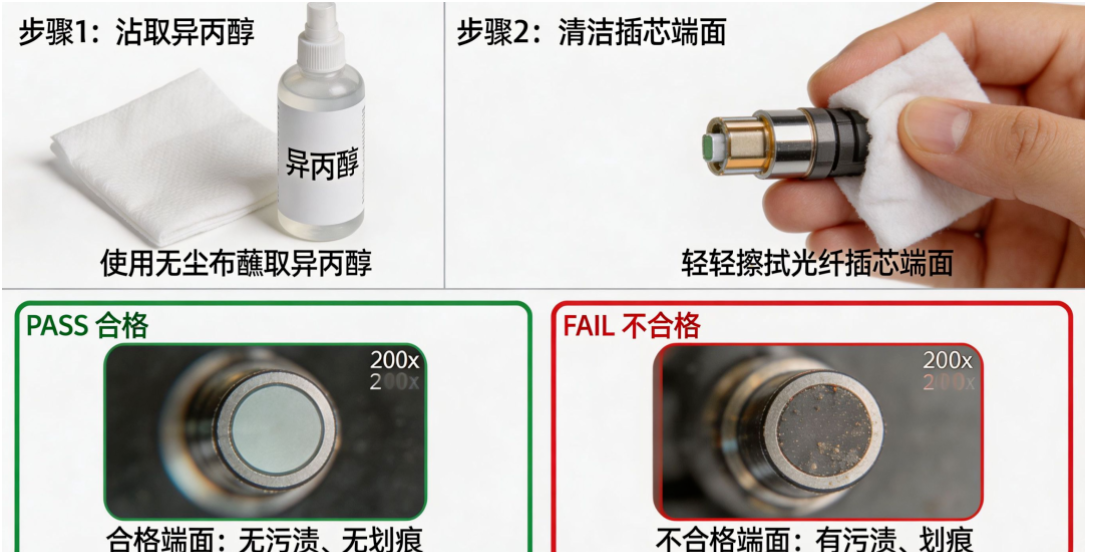

图片：OTDR端口清洁操作示意图

小贴士5：实战案例——京沪高铁某段GSM-R基站突发大面积退服，OTDR自动扫描发现距离中继站23.47km处有明显断裂。对照路由图，故障点位于高速公路施工区附近——施工队挖掘机夜间作业时挖断了光缆。从接到告警到锁定精确位置，用时不到15分钟。

?️ 第三章：维护体系与实战案例

3.1 光缆维护的系统组成

一套完整的光缆维护系统包括：

测试仪表层——OTDR（核心）、光源+光功率计（链路总损耗测试）、VFL（650nm红光定位）、光纤显微镜（端面检测）。根据TB/T 3282-2012，铁路通信维护单位应至少配备手持式OTDR一台、光源光功率计一套、VFL一只。

数据分析层——每次测试的OTDR曲线需要存档建库，建立光纤指纹档案。通过对比历史曲线和当前测试曲线，可以在故障发生前发现纤芯衰减的缓慢劣化趋势。如某段光纤的年均衰减增量超过0.02dB/km，应安排预防性检修。

资源管理层——光缆路由图、标石位置表、接头盒位置台账、纤芯分配表。没有准确的路由图，OTDR测出的距离就是一组没有意义的数字。

参考3GPP TS 38.401中对5G前传网络的要求（CU-DU-RU三级架构），光纤链路作为前传承载介质，在25Gbps及以上速率下对光信噪比和色散容限的要求更为严苛。G.652.D光纤在1550nm窗口的色散系数约17ps/(nm·km)，在25Gbps NRZ调制下，色散受限距离约40km。

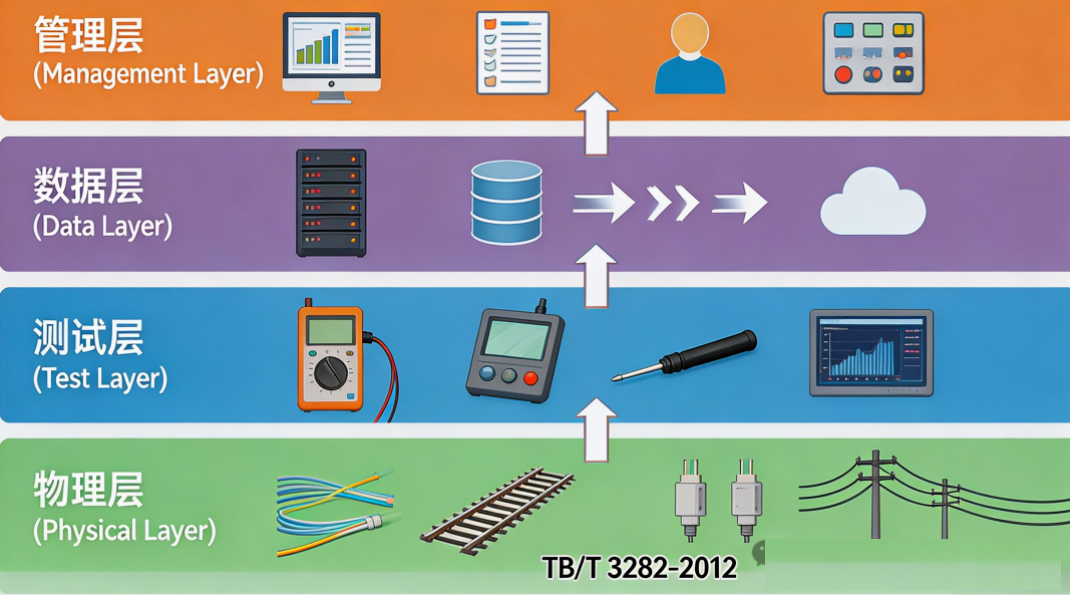

图片：铁路光缆维护体系架构

与地埋光缆的不同排查策略

架空光缆（挂设在电杆或钢绞线上）：常见故障是外力挂断和自然老化——光纤在长期风振和温度变化下疲劳。排查时重点检查跨越道路、施工区域和风口地段的电杆。架空光缆在接头盒处需留够不少于8-10m的余纤盘留（依据YD/T 988-2007）。

地埋光缆（直埋或穿管）：常见问题是第三方施工挖断，还有鼠咬、白蚁啃噬、土壤沉降。地埋光缆的敷设深度，依据TB/T 3282-2012，一般地区不小于1.2m，石质地区不小于0.8m。

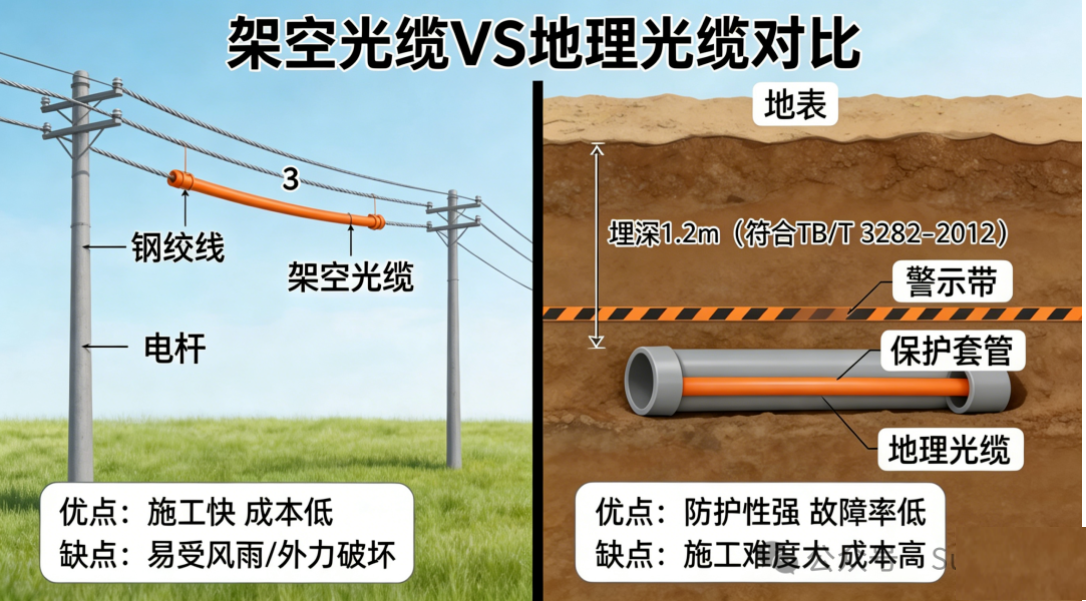

图片：架空光缆与地埋光缆对比示意图

小贴士6：经验分享——在高寒地区（如青藏铁路沿线），冬季冻土膨胀可能导致直埋光缆被挤压变形，产生微弯损耗。OTDR曲线表现为整段均匀衰减增大，且呈季节性规律——冬季恶化、夏季恢复。解决方案是深埋+回填细沙+保护板的敷设方式。

3.3 典型实战案例两则

案例一：高铁GSM-R基站全阻，OTDR精确定位

某日凌晨3:17，京广高铁某区间3个GSM-R基站同时退服。OTDR自动测试显示距测试点21.68km处存在菲涅尔反射峰后跟阶跃性跌落，判断为光纤断裂。切换手动模式精确读出距离21.678km。对照路由图，该位置恰好位于公路与铁路交叉口——凌晨一辆水泥泵车因车身超高挂断了横跨公路的光缆。从告警到锁定位置，全过程约18分钟。

案例二：列车调度数据链路易闪断

某铁路局调度数据网频繁出现链路闪断（每2-3小时一次，每次不到1秒），常规OTDR曲线无明显异常。采用OTDR实时监测模式（每5分钟自动扫描一次，持续24小时），终于捕捉到一个短暂出现的反射峰。定位到人井内的接头盒——密封圈老化渗水，光纤端面受潮后瞬时产生反射，水分蒸发后恢复正常。修复方案：更换密封圈、重新盘纤、填充干燥剂，并抬高接头盒位置。

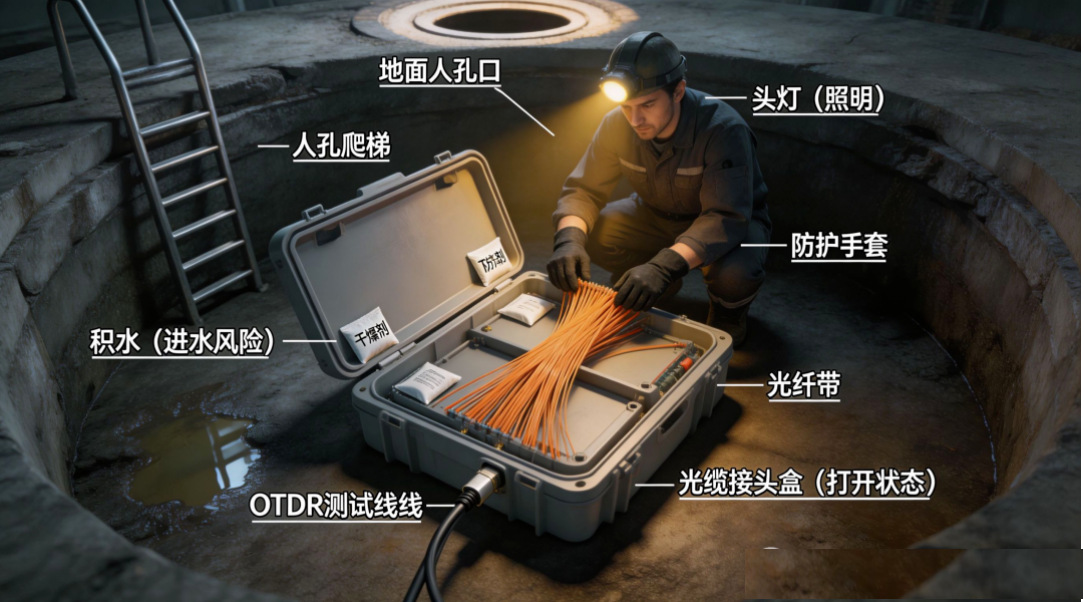

图片：人井内光缆接头盒维护

小贴士7：注意事项——人井作业是通信维护的高风险场景。进入前必须进行气体检测（氧气≥19.5%，硫化氢<10ppm，一氧化碳<25ppm），并注意防坠落和防积水。严禁单独进入人井作业，必须两人以上配合。

? 结语

光缆故障排查，说到底是一门"经验+工具"的活。OTDR是核心武器，但武器再好也要会用——要懂原理才能正确设置参数，要会判图才能从曲线里读出真相，要有路由图才能把电子的距离变成地上的位置。一套完善的光缆维护体系包含三层：素质过硬的一线人员、性能可靠的测试仪表、准确完整的路由台账，三者缺一不可。

随着铁路通信向5G-R演进（参考3GPP Release 17/18中NG-RAN架构），承载网带宽从10Gbps向100Gbps迈进，光缆网的可靠性要求只会越来越高。G.654.E光纤（超低损耗大有效面积光纤）已开始在干线中部署，其衰减系数可低至0.17dB/km以下（1550nm窗口），但故障排查的底层逻辑不会变——找断点、测损耗、修复验证，这三步走通了，什么光缆都不怕。

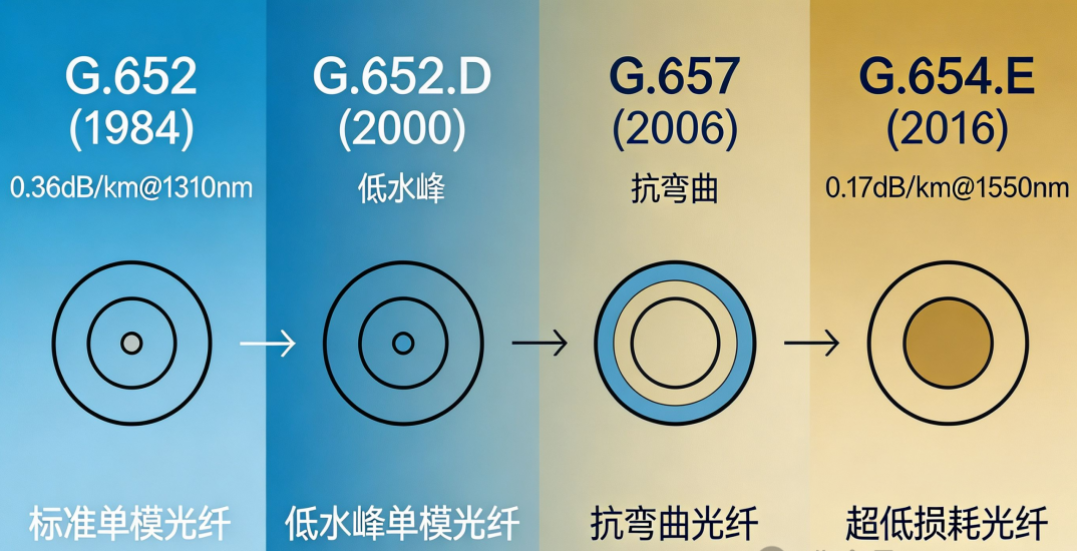

图片：光缆技术演进路线图

? 如果这篇文章对你有帮助，请点赞、收藏、转发，让更多一线通信人看到。我是川哥，铁路通信人，每天为大家分享通信行业、专业干货。有什么话题需要交流请评论区留言！

参考文献

ITU-T G.652 (06/2005) - Characteristics of a single-mode optical fibre and cable

IEC 60793-1-40 - Optical fibres - Part 1-40: Attenuation measurement methods

3GPP TS 38.401 V18.7.0 - NG-RAN Architecture description

YD/T 988-2007 - 通信光缆交接箱技术要求

YD/T 1343-2004 - 光缆接头盒技术要求

TB/T 3282-2012 - 铁路通信光缆线路维护规程
