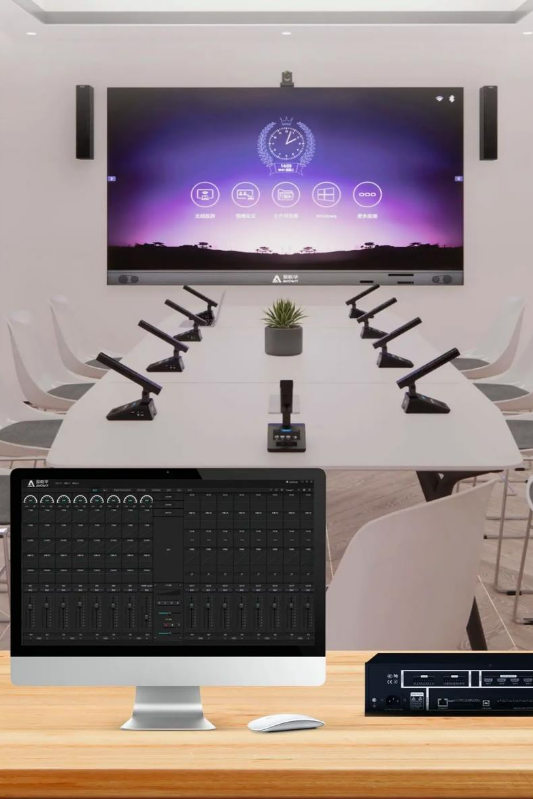

北京大中小学校多媒体会议系统解决方案-凯源恒润北京监控安装工程公司

扩音系统对装修的基本要求

1、建筑声学的特点

为满足语言清晰度的要求和扩声系统的需求，应尽量采用混响的声学处理方法，但选用短混响，特别在低频段，将会大大增加投资，而且也难以实施。因而，合理的最佳混响时间的选择，应根据容积大小而定。这样，既能满足语言的良好听闻，而又能节省投资。关于最佳混响时间，根据国内外提供的推荐值和经过声学调查进行统计分析，提出随容积变化的混响时间建议值0.8s~~1.2s（500hz）。

2、装修中扩散结构与吸声结构的选择和音质缺陷的控制

装修材料类型、表面形状和结构的选择都具有控制混响时间和音质缺陷的双重功效，除了配置美观又合理的扩散结构外，还应采用可行的低频强吸声结构。通常采用以下几种类型：

利用装修外表面的型体制作扩散结构，例如：圆柱面、球面、锥面等凸面，来作为控制音质缺陷的措施。扩散结构同时也具有良好的吸声特性，选择不同尺寸的扩散接口就能控制不同频段的声音。

多孔吸声材料和外饰表面或透声屏障后设置多孔吸声材料

多孔吸声材料内部有大量的互相贯通的微孔或空隙，具有适当的透气性，微孔不应是密闭的，单独的气泡和密闭间隙不起吸声作用，且微孔应向外敞开，是声波易于进入微孔内，仅有小凹凸表面的材料不会有好的吸声性能。

微穿孔板共振吸声结构

微穿孔板吸声结构式在一般穿孔板的基础上发展起来的。由于穿孔板声阻较小，背后不填多孔料时吸声频带较窄。为克服上述缺点，用板厚、孔径均在1mm一下，穿孔率为1-3%的薄金属板与背后空气层组成微穿孔板吸声结构。由于穿孔细而密，因而比穿孔板的声阻大得多，而声质量要小得多。这样它在吸声系数及吸声频带方面比穿孔板好，工程上采用两层不同穿孔率的微孔板和两个不同深度的空气层来展宽吸声频带。

3、装修设计、施工与扩声系统设计、安装、调试配合

音箱的安装位置和声辐射方向，应保证会议席中各处有合适的响度

均匀度、清晰度和丰满度，避免出现回声、颤动回声和声聚焦等缺陷。

会议室的后墙，应适当的吸声处理，减少后部反射声；在天花和侧墙则不用太强的中、高频吸声，通常可作为放射面处理，用配置扩散结构进行声折射和扩散，以增强早期反射声，提高语言清晰度、使声场分布均匀；同时利用天花顶和侧墙后的空间设置低频吸声接口，减少低频混响时间。在这，特别应注意反射声和直射声的相位问题，避免引起有害的声干扰。

玻璃应挂皱褶较厚的窗帘，并与玻璃窗有一定的距离（约15-30cm），

利用其空腔吸音。

因此，音响效果的成败，关键在于会议扩声和装修得设计、配合方面。

扬声器系统的安装

1）安装方法、安装位置、施工通道等施工前必须认真研讨，便于扬声器系统的维护和检修。不得使用吊顶龙骨吊挂的安装方法，应当从结构体上向下用钢丝绳吊挂或用钢筋吊挂，应当在结构上与天花板断绝接触。使用钢丝绳和钢筋吊挂时，也要考虑检修人员的体重，保证安全，必须保证有足够的安全系数。

2）在扬声器系统前不要有空腔。

3）在扬声器系统与孔穴之间存在缝隙时，宜填充吸音材料。为了防止振动应当加上减振橡胶垫。为防止扬声器系统横向振动移位，宜在横向加入张紧钢丝。

4）扬声器系统前面的装饰不能影响扬声器的特性，遮挡物必须低于正面投影面积的1／4以下。一般设置装饰网和格栅的情况较多。这种情况下，要求每根格栅的粗细低于扬声器口径的1／10以下、开口率75％以上。

5）台口扬声器系统按曲面的方式配置时，配置曲线应当与天花板的形状相吻合。

6）扬声器系统本体(除了吊挂件外)的安装尽量在工程后期进行。

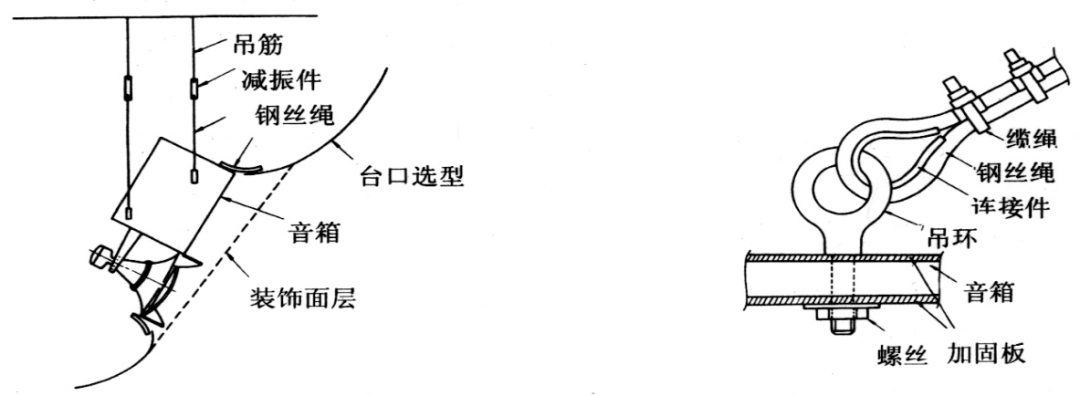

7）大型扬声器系统的安装由于要求十分坚固，可以利用吊件，有时也使用固定吊环，见图8。

图8  台口扬声器系统的安装

建声条件

1）室内噪声要求NR-30以下。透声损失要求不小于40dB，其他的墙壁、地板、天花等的与其他相邻房间之间的隔声要求使室内的噪声在NR-30以下，宜采用性能高的隔声构造。

2）室内的平均吸声系数在0.25以上，在墙壁、吊顶等处设置吸声材料。一般采用吸音吊顶板(定型产品)，墙面用2～3种吸音材料和反声材料交错配置，要求从250Hz～2000Hz频段的吸声特性平坦。

扩声系统调试要点

1.检查连接线

设备全部安装连接完成之后，对输入(传声器回路)、输出(扬声器回路)设备之间(调音台——功率放大器等)的各种连接和设备的极性进行检查。

2.输入极性

固定设备中，对传声器接口盒、综合接线箱到调音台、前置放大器的连接线，进行断路、短路和极性的检查。

3.输出极性

从功率放大器到扬声器系统的连线，在功率放大器的输出端子处(或端子板)，将高端(HIGH)

线从功率放大器上断开进行检查。

扬声器回路的阻抗不能使用普通的万用表的电阻档进行测试，必须使用专门用于测量扬声器内阻的仪表。

扬声器回路相对于地线必须有很好的绝缘性能。

4.设备间的极性

检查调音台和声处理设备(效果器、延时器、均衡器)，功率放大器等的连接。

本导则推荐使用扩声工程专用相位仪进行调试。

5.工作状态的确认

检查完连线之后，给设备进行通电，检查工作状态。如果有扬声器系统保护装置，同时将输入和功率放大器的音量调到最小，然后把整个系统通电检查。

6.输入信号

1)  将功率放大器的音量开到最小，监听扬声器的声音可以听到即可；

2)  顺序打开各输入信号源电源，确认没有噪声混入：

3)  播放各音源的信号，在监听扬声器中监听音质。如果有电平表的设备，确认电平指示正常。接通扬声器系统进行检查。

如果有异常现象，如发生断路、短路、绝缘不良等问题，再次检查和确认。

7.扬声器系统输出

扬声器系统播放声音，在收听的范围内检查声音。

1)根据扬声器系统的工作状态，打开功率放大器的音量；

2)打开扬声器系统的保护电路，正常地接通扬声器系统。此时如果有传声器接入系统，必须注意可能产生的回授。

8.输出信号线的接地

为了防止接地产生噪声，切断接地环路，信号线的屏蔽线只准许一端接地，另一端空浮。同时，各单元的接地集中在扩声系统专用接地点接地。也可以在设备上专门设置接地开关。

9.系统调试

如果输入、输出正常，调整各功率放大器的音量平衡，调整图示均衡器。
