某监控指挥室大屏升级改造（DLP屏升级为LED屏）安装设计解决方案-凯源恒润北京监控安装工程公司

1. 概况

1.1. 现场勘察

某监控指挥室的Barco大屏（8*3）及后台控制主机和驱动单元现已投入使用约8年左右，其中大屏灯泡运行时长为4000小时左右，现场大屏多数显示画面不正常，有花屏、闪屏现象，屏幕偏色色差大、亮度不一致、屏幕间有多拼缝，缝隙大；大屏主机单元设备空气过滤器长时间已经基本堵实，主机投影单元镜头上有大量陈年积尘；主机控制单元软件控制不了B4、C4开关机（IP相同），机房大屏控制器扩展箱供电电源工作不正常；大屏驱动单元主机设备半数故障无法维修。目前大屏投影显示单元箱体内的光学引擎、高清镜头、主信号处理单元、风扇和箱体内部空间附着有大量尘土，致使灰尘直接落在机器外壳与内部,从而极易造成大屏幕投影设备的损坏与工作不正常。

1.2. 检测问题

目前现场检测出的主要问题如下：

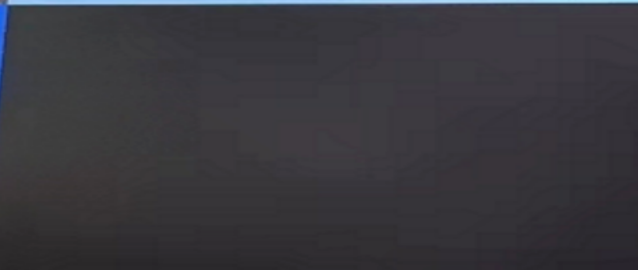

(1)开机C2、C8大屏通电正常，但点不亮大屏，现场状况图如下：

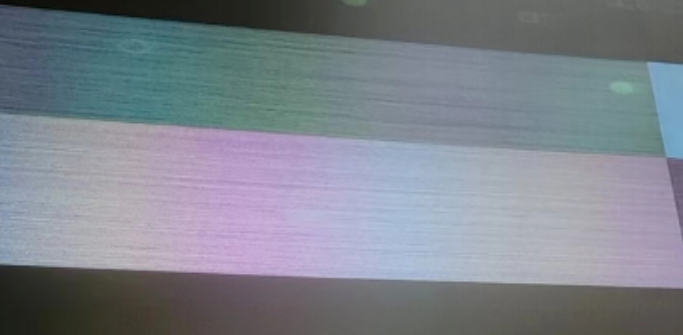

(2)大屏多数显示画面不正常，有花屏、闪屏现象，屏幕偏色色差大、亮度不一致、屏幕间有多拼缝，缝隙大，现场状况图如下：

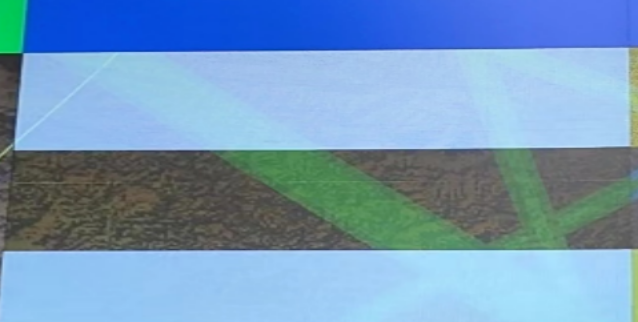

花屏、闪屏现象

(3)单机全屏RGB模式下，只有A3、A4、A5、A6、A8、B4、B5、B6、B7、C5能正常显示，其它屏均无法正常显示。

(5)用笔记本电脑直连模式下，显示正常的单元有：A3、A4、A5、A6、A8、B1、B2、B4、B5、B6、B7、C5能正常显示，有花屏、横屏显示的单元有：A1、A2、A7、B3、B8、C1、C2、C3、C4、C6、C7、C8。

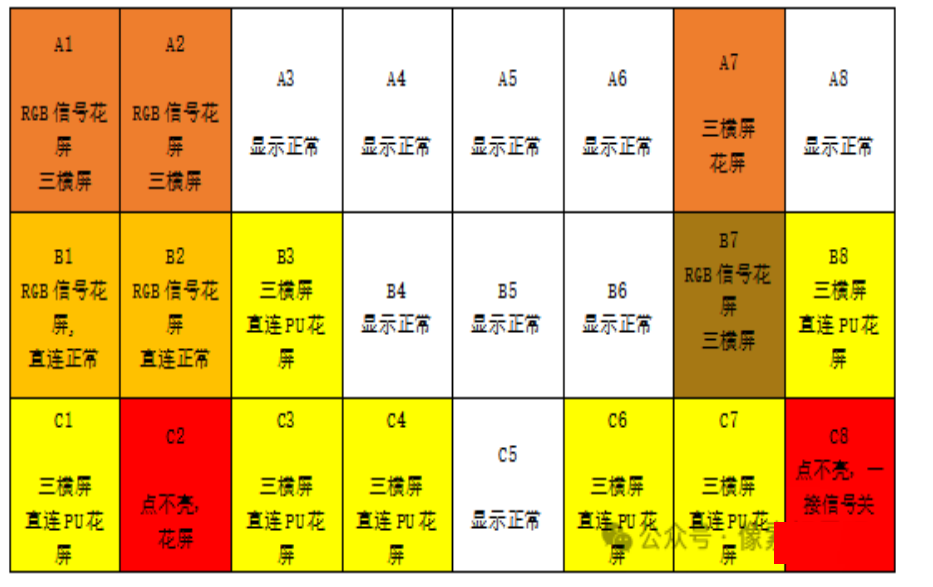

具体故障分布示意图如下：

故障分布示意图

(6)26台大屏驱动单元中0、3、4、5、7、9、10、11、12、13、15、16、19、20共计14台主机需要进行维护及维修，1、2、6、8、14、17、18、21、22、23、备机1、备机2共计12台主机需要进行更换。

1.3. 评估结论

经勘查了解，我司综合分析，不建议对原Barco大屏幕系统进行维保或升级更代，理由如下：

1.3

1.3.1 数字显示墙产品市场快速发展，DLP背投墙逐渐被LED显示屏替代市场效应显现

2016年前，数字显示墙以DLP背投墙、LCD液晶显示以成本低和分辨高的优势，占领市场较大份额。近年来，随着LED显示屏技术的突破，价格下降，其优异性能成为了左右数字显示墙产业三大技术竞争格局发展方向的重要支点。

1.3.2 组件老化程度不一，故障点及频发故障概率大

大屏幕投影机内部光学部件有灰尘和灯泡散热性能衰减程度不一，引起图像颜色均匀性不好、亮度较暗使显示效果不佳。部分维保，后期显示画面一致性问题仍较突出，且故障点及频发故障概率大。

1.3.3 接近使用寿命限值，维保升级成本高

监控指挥室的Barco大屏（8*3）及后台控制主机和驱动单元现已投入使用约8年左右，其中大屏灯泡运行时长为4000小时左右。距离理论寿命值还有相当时间，但根据实际使用寿命判断，其基本接近其“短寿命”特点的限值。如全新升级改造，更换为LED光源，其成本近乎新建，全部零配件均需要更换。

2. 升级改造原则

随着LED大屏幕点间距不断缩小、分辨率的不断提高，以优于DLP背投和LCD液晶拼接的显示效果、使用寿命，低于DLP背投和LCD液晶拼接的后期维护成本等, 已经完全可替代传统大屏幕显示墙，同时LED大屏幕图像完整没有拼缝(严格说是肉眼几乎看不见拼缝)，尺寸大小不受限制，各部分亮度高度一致性，图像层次丰富，色彩均匀，无论分屏显示还是组合成一块大屏显示都极尽完美，显示效果明显高于传统显示方式。综上分析，我司建议新建一套LED显示屏，具体优势表现如下：

2.1. 观感

2.1.1 显示屏具有视角无拼缝特点

LED显示屏拼缝一般小于0.1mm，肉眼视角无拼缝，显示画面整体连贯性好。

LCD液晶拼接屏由于自身技术的限制，它在屏幕的四周都会有一个不同程度大小的边框，用来包裹面板内的液晶分子，多屏拼接后就会形成一些横、竖的黑边，这在行业内就称其为拼缝，因而图像显示呈现存在网格状黑线，画面缺乏连贯性。

说明：目前市场LCD液晶拼接屏最小拼缝面板为双边0.88mm，至于0拼缝拼接屏实质不是真的无缝（0mm无缝拼接屏是在LCD拼接屏的基础之上，通过1ed的边缘融合技术研发出来的一款独有的可以实现0mm无拼缝显示的高技术产品，其技术原理是把原来液晶面板的边框去除，并在上面添加了一层1ed，从而实现亮度上的接近统一，图像还原）。

2.1.2 LED显示屏对比度高，亮度可调、低衰减，适合各种高端应用

LED显示屏高亮度，可调，可根据环境需要进行合理调节，且屏体可呈现纯正的黑色，对比度优势明显。

LCD液晶拼接屏通过折射光线来发光，亮度比较柔和，但在强光下很难看清屏幕。

2.1.3 LED显示屏色彩绚丽，层次感强

全彩色LED显示屏背光颜色更鲜艳，饱和度更高，画面层次感强特点。

LCD拼接屏亮度和灰度低且固定，画面明亮度低。

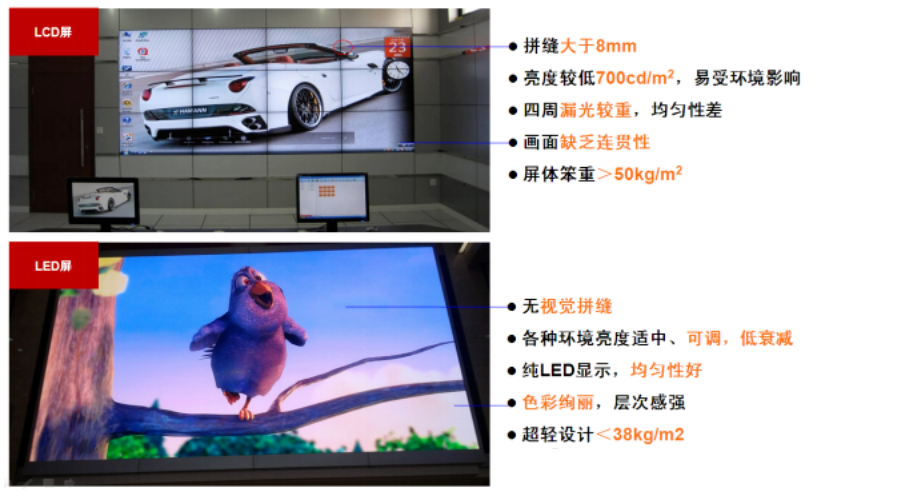

LCD屏拼接和LED屏拼接对比示意图

除以上几点外，LED显示屏拥有宽视角和更高的刷新速度，在视频方面有更好的性能表现。

2.2  系统稳定性

2.2.1 温度和环境适应性

LED 显示屏对温度和环境的适应性相对较强，可以在较宽的温度范围内工作，并且相对不容易受到湿度和灰尘等环境因素的影响。

LCD 液晶拼接屏可能对温度和环境更为敏感，需要在适宜的环境条件下运行。

2.2.2 抗干扰能力

LED 显示屏在抗电磁干扰方面可能具有一定的优势，较少受到周围电子设备的干扰。

LCD 液晶拼接屏可能对电磁干扰较为敏感，需要注意信号传输的稳定性。

除此之外，LED显示屏一是支持双路信号热备份和电源的双备份功能，显示控制模块自动检测，故障自动切换，确保大屏显示“不黑屏”；二是支持加密输出，避免信号恶意切断及输入，确保显示的安全性。

2.3  系统操作性

LED 显示屏通常可以通过电脑、控制器或专用软件进行控制和操作，支持多种格式信号输入，并支持通过软件逻辑开窗实现多画面无物理接缝限制。

LCD 液晶拼接屏也可以通过类似的方式进行控制，但在信号输入、功能和画面连贯性上存在差异。

2.4  系统维护性

2.4.1 模块化设计优点

LED 显示屏通常采用模块化设计，每个模块可以独立更换。这使得在故障发生时，只需更换故障模块，而无需更换整个显示屏。

LCD 液晶拼接屏通常维修以整个显示单元为单位，损坏时需要更换整台显示单元。

2.4.2 故障检测和诊断难度

LED 显示屏的故障可以通过观察单个模块的状态来确定故障点，相对容易检测和定位。

LCD 液晶拼接屏的故障需要专业检测工具的诊断，例如检测电路、信号传输等方面。

2.4.3 专业技术要求

一般来说，LED 显示屏的维护相对简单，一些基本的操作和维护可以由用户自己完成。

LCD 液晶拼接屏的维护需要一定的技术知识和经验。

2.5  功耗

LED与LCD的功耗比大约为1:10，因为LCD的开关意味着整个背光层全开或全关；与之不同的是，LED可以只点亮显示屏中的部分像素点，在省电方面更胜一筹。

2.6  寿命和耐用性

LED 灯管的寿命通常较长，一般可达到数万小时。这使得 LED 显示屏在长时间使用后仍能保持良好的显示效果，且不易出现灯管老化等问题。

LCD 液晶拼接屏的寿命受到液晶面板寿命和背光源寿命的限制。

2.7  综合成本

LED 显示屏相对采购和安装成本稍高，后期故障率维护仅需更换维修灯珠，更换模组、接收卡和电源等，维修快，费用低。

LCD 液晶拼接屏的维护相对简单，但长期使用后可能需要更换背光源或液晶面板，维护难度大，成本也相对较高。

综合考虑整个项目的使用需求和长期运营成本，LED显示屏更具优势。

3. 设计指导思想

本方案在系统设计时遵循“先进、实用、安全、稳定、可靠性、开放、标准性、经济性、可扩展、兼容性、易操作、易维护性”的基本原则和建设思路。

以需求为第一出发点: 系统的设计核心就是提供满足监控指挥视频显示控制的需要。

高起点: 即先进性，系统采用的硬件设备应是目前国内较为先进的设备，能够满足业务和应用的发展需要。软件设计上应着眼于超前打算，综合利用，有较长的使用周期。

高度集成：将计算机处理、全彩色LED显示屏通信、视像显示以及所有信息处理集成在统一的平台上同步、集中控制，各功能子系统可实现同步联动。并可通过强大的通用接口，将原有显示屏系统挂接进来，实现同步控制，提供了一个高度集成、同步控制的户外显示应用系统。

系统化的设计：突破传统设计惯式，运用LED显示技术的科技内涵，结合行业特色，对系统进行完善的细部设计，使之与各项户外多媒体信息发布服务紧密配合，营造户外显示系统和谐统一的整体形象。

实用性与先进性相结合：系统的各种设备及软件系统应讲求实用，满足现有的应用需求，并对未来需求提供良好的扩展能力。

安全性：充分考虑系统对信息安全的需求，保证各类信息安全可靠运行。设计时各部分关键线路、设备、数据均采用相应的技术措施。屏体控制软件能实时监控LED显示屏的各种运行状态，控制软件自主研发且能够在麒麟、Windows操作系统下运行；与显示屏为同一品牌产品，避免后期维护的多头麻烦。

易用性：充分满足用户的功能要求，易于操作，保证系统信息处理、传递安全，可靠，准确。

前瞻性：即系统具有可扩展性并适度超前。采用的硬件设备和软件系统应具有足够的扩展接口、支持相应的协议和升级能力。同时，由于当前显示技术和计算机技术发展十分迅速，而随着应用的不断增长，对计算机系统资源（包括速度、容量、网络）的要求会越来越大。因此，本系统在保证技术先进性的基础上，适度超前。

4. 建设内容

4.1  拆旧

监控指挥室现有DLP屏28块，拟拆除，要求按利旧保管的方式进行施工，含包装。

4.2  墙面恢复

墙面扩大及恢复，要求与现有装饰材料、装修方式一致。

4.3  新建LED显控系统

计划新建LED显控系统1套，显示系统包括LED显示单元、视频控制器、控制主机（维修和新购相结合）、智能配电箱及LED显示屏配套设备等。

5. 方案设计

计划新建LED显控系统1套，显示系统包括LED显示单元、视频控制器、控制主机（维修和新购相结合）、智能配电箱及LED显示屏配套设备等。

LED显示大屏幕可通过划分视窗方式，实现多显示区域集中呈现视频资源的功能。可根据集控显示的需求，实现视频图像、多媒体信息发布的图像按需显示，达到指挥控制的目的。

5.1  系统部署

通过现场勘察和初步了解，原安装背投墙宽约12.8米，高约3.6米。根据使用需求，我司建议：大厅LED显示屏推荐采用SMD表贴三合一封装，点间距1.25mm的小间距产品，我司提供两种规格尺寸供选择，可任选其中之一。

⑴尺寸规格一（推荐）：.新建LED显示屏净显示尺寸宽13.2米，高3.7125米，标准32：9显示比例，大屏分辨率10560*2970像素，实现单位面积高密集像素点阵列显示。

大厅LED显示屏屏体排布示意图1（22*11）

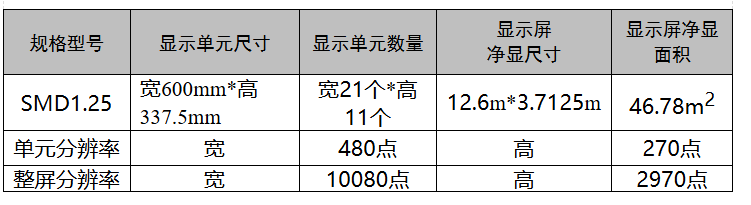

⑵尺寸规格二：新建LED显示屏为了接近原大屏尺寸，净显示尺寸宽12.6米，高3.7125米，近似32：9显示比例，大屏分辨率10080*2970像素，实现单位面积高密集像素点阵列显示。

显示屏示意图如下所示：

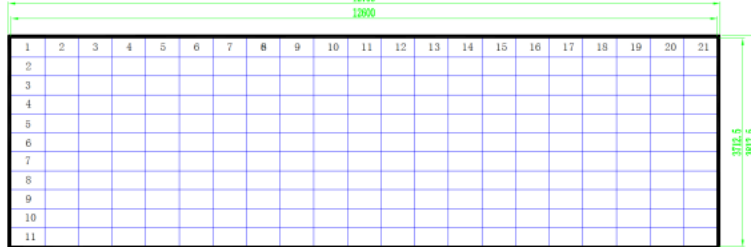

大厅LED显示屏屏体排布示意图1（21*11）

5.2  常用几种显示模式

LED显示屏可以根据需要任意开窗，进行多画面显示，以下以规格尺寸一为例（规格尺寸二类似，但非标准显示比例），列出几种常用显示模式。

⑴全屏模式

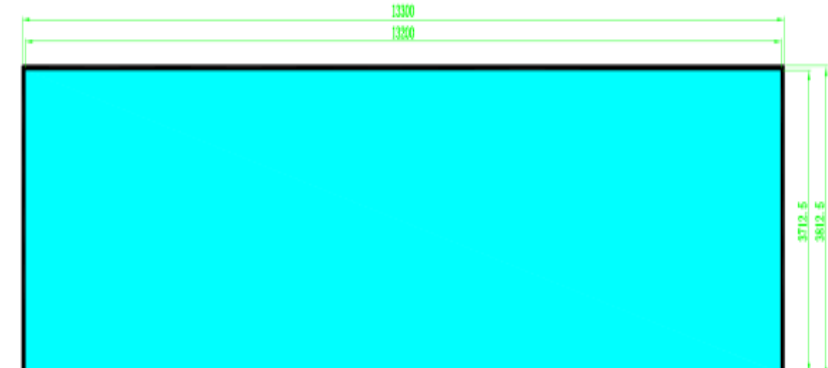

进行汇报、教育培训等时，一般采用全画面超4K高清显示，分辨率为10560*2970，标准32：9显示画面，如图所示。

分屏模式示意图1

⑵两窗口超4K高清显示模式

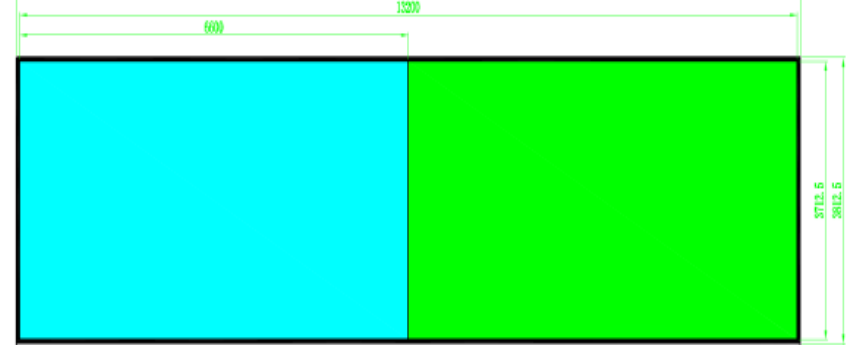

进行视频会议、汇报及指挥调度等时，通常采用双窗口展示，用于视频信源超4K高清显示，分辨率均为5280*2970，标准16：9显示画面，如图所示。

分屏模式示意图2

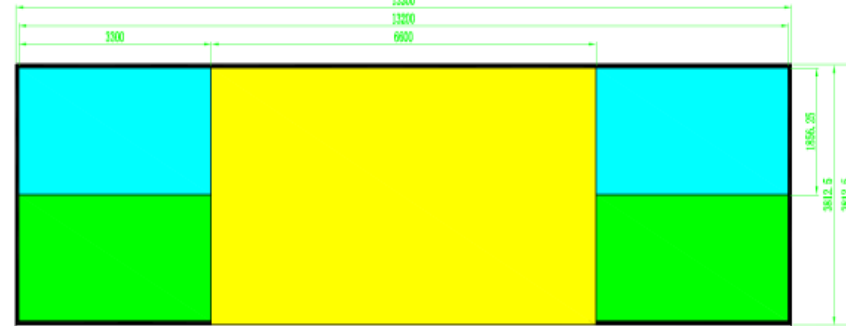

⑶五窗口超高清显示模式

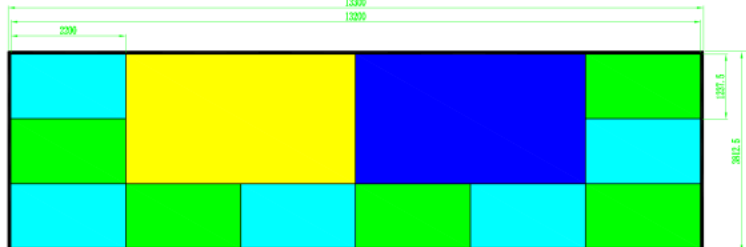

进行视频会议、监控及指挥调度等时，通常也可以采用五窗口展示，窗口一用于主画面视频信源超4K高清显示，标准16：9显示画面，分辨率5280*2970；其余窗口用于超2K高清显示，标准16：9显示画面，分辨率均为2640*1488，如图所示。

分屏模式示意图3

⑷其余多窗口超高清显示模式

大厅LED显示屏主要是用于指挥控制，根据需要也可以采用多窗口显示，如8分屏、12分屏、18分屏等超高清窗口，最大可以划分32个高清显示窗口。分屏模式示意图如下：

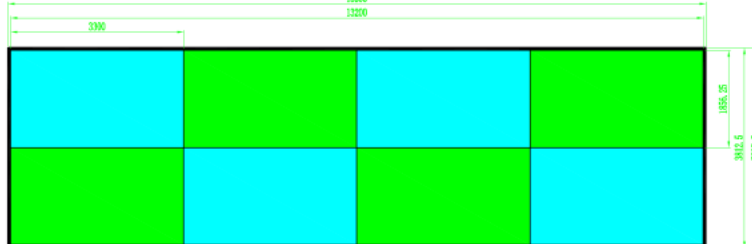

8分屏模式示意图4（显示比例16:9）

12分屏模式示意图5（显示比例16:9）

18分屏模式示意图6（显示比例16:9）

5.3  系统拓扑图

本项目相关视频信号如计算机、监控等视频信号，接入视频拼接控制器，操作人员可根据业务需要将视频进行切换输出到主画面LED大屏幕进行显示。

LED显示屏配置视频控制器1台，规格尺寸一机柜至大屏需要铺设超5类网线70根，4条备用；规格尺寸二机柜至大屏需要铺设超5类网线67根，4条备用。

大厅LED显示屏系统拓扑图

5.4  视角分析

⑴水平视角分析:根据人体工程学正常人双眼水平视线重合可视视域大约在0°-120°，单眼观看视角0°-60°，舒适观看视角0°-30°；

⑵垂直视角分析:根据人体工程学正常人的最大垂直可视角度约0°-60°，较好垂直视角上下0°-30°，最佳垂直视角上下0°-15°；正常人坐姿视线高度为1.2m。

由于暂无坐席布局图，视角分析图略。

5.5  视频控制器

LED显示屏视频控制器带载4550万像素，8路HDMI2.0 4K输入，32路DVI@2K输入，70路千兆网口输出。

主要功能包括各场所视频信号的切换上屏、画面推送、图像拼接、信号预监预览等，支持信号源开窗、拼接、漫游、窗口叠加、缩放等功能。通过控制电脑可视化管控端可调度接入到分布式导调系统的任意信号在大屏幕以不同布局呈现。

⑴大屏采用规格尺寸一时，视频信源通过HDMI/DVI高清线缆接入，通过66根超5类网线连接至LED大屏，备用4根。

⑵大屏采用规格尺寸二时，视频信源通过HDMI/DVI高清线缆接入，通过63根超5类网线连接至LED大屏，备用4根。

5.6  配电系统设计

LED显示屏设计采用50KW智能配电箱，具备自动控制功能，可实现对显示屏分步上电，并且可监测电力运行情况和故障信息，方便发现故障并及时处理。

显示屏的配电系统采用三相五线制即TN-S供电方式，配电柜输入电压为交流380V±10%，工频50HZ。配电柜由配电模块控制分步延时起动和断电，以减小显示屏停、送电时对电网的冲击。配电柜门上还配有各支路的手动开关和各支路电源通断状态指示灯。

电缆选型：LED显示屏智能配电柜进箱线缆：YJV5×16mm2。

安装位置：LED显示屏智能配电柜安装在LED显示屏后侧。

可以实现如下功能：

1.对显示屏进行远程开关操作；

2.对各分支回路电源通断状态进行远程监视。

3.在显示屏顶部安装有烟感和温感，对显示屏工作环境进行火灾报警监控，环境温度远程监视，超过极限温度自动断电，并把报警信息及时传送到计算机，提醒操作员注意。

4.选定“启用定时计划”后，经过用户预先设定，即可以对显示屏进行定时自动开关控制，无需人工值守。

5.7  钢结构

结构采用国标方钢，制作LED 显示屏安装支架使用。

5.8  系统功能

通过对LED显示屏显示方式的灵活调度和控制，可满足对多维综合图像应用的高清精细化展示，其主要功能有：

⑴LED显示屏技术先进，无缝拼接，亮度可调节，不受环境光影像，后期维护成本低；

⑵屏幕要具备高亮度、高清晰度、亮度一致，输入输出端口容量大，接口全面等功能，满足信息化、高清化设备接入的要求；

⑶屏幕显示面积和分辨率能满足各业务图像展示所需的幅面大小和分辨率要求；

⑷能够按照输入数量同时清晰显示输入的各类视频信号、图表数据、地理信息等；

⑸能够满足不同环境下亮度调节需求，可以在室内灯光全开或白天清晰显示各类视频图像；

⑹可以在室内常温下或空调环境下正常稳定运行，能够7×24小时连续运行；

⑺能够实现供电电路的远程控制，温度、烟感的监测和报警；

⑻全彩会标屏：支持文字、图像等信息显示，支持文字编辑、叠加显示、滚动字幕显示等，支持时钟等控件显示。
