1、LED显示屏系统方案

分析关键性工艺的特点与难点，并对本项目质量、进度、造价等具有控制性影响的工程(工作)内容进行必要的、简要的描述（工艺流程、品质保证、系统安全性等）

1.1项目总体概况

项目名称：LED显示屏显控系统采购项目

项目地点：****

项目范围：本次项目共三套LED 显示屏及配套材料设备，分布在C 区多功能厅、C 区四层党委办公室、F 栋五层咖啡厅。

凯源恒润北京监控安装工程公司秉承“科技造福人类”的使命，以“产学研”一体化的发展模式引领科技的创新发展，与产业链各方建立广泛的合作，将前沿的多组学科研成果应用于医学健康、资源保存、司法服务等领域。同时，为关系国计民生的实际需求提供自主可控的先进设备、技术保障和解决方案。坚持走“自我实践、民生切入、科研拓展、产业放大、人才成长”的新型发展道路，做到五环联动、循序递进，切实推动科技成果转化，实现科技造福人类。

1.2项目需求分析

根据要求，我司委派专业人员前往项目地进行项目实地勘察。经现场勘查了解，本次项目为新建大楼项目，计划在主楼C区多功能厅建设点间距1.91mm以下的LED显示屏及配套设备，在C 区四层党委办公室建设165±3寸标准2K的LED一体机产品，在F 栋五层咖啡厅建设点间距2.5mm的户外LED显示屏及配套设备。

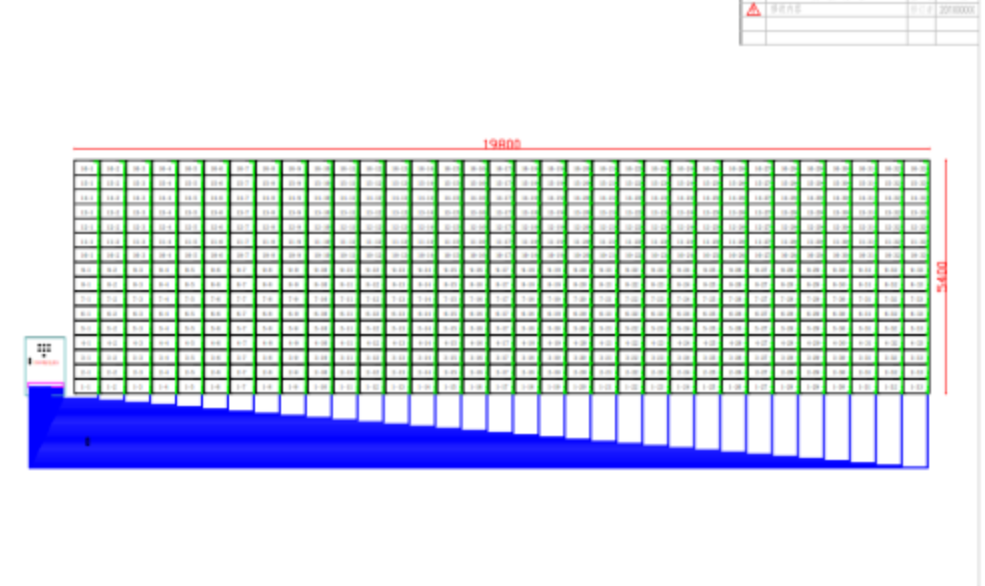

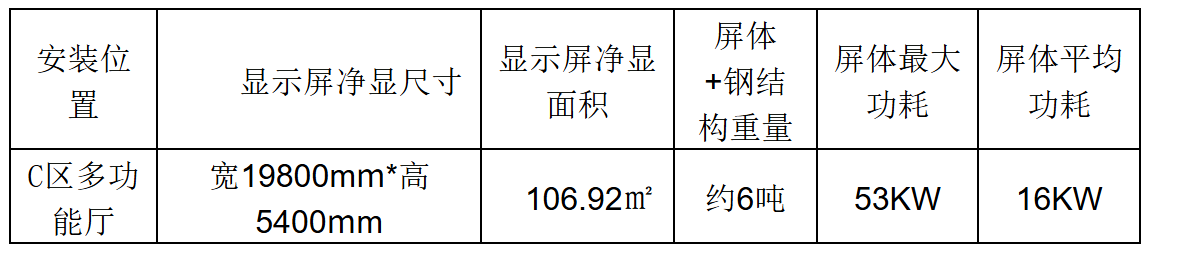

1.2.1 C区多功能厅需求分析

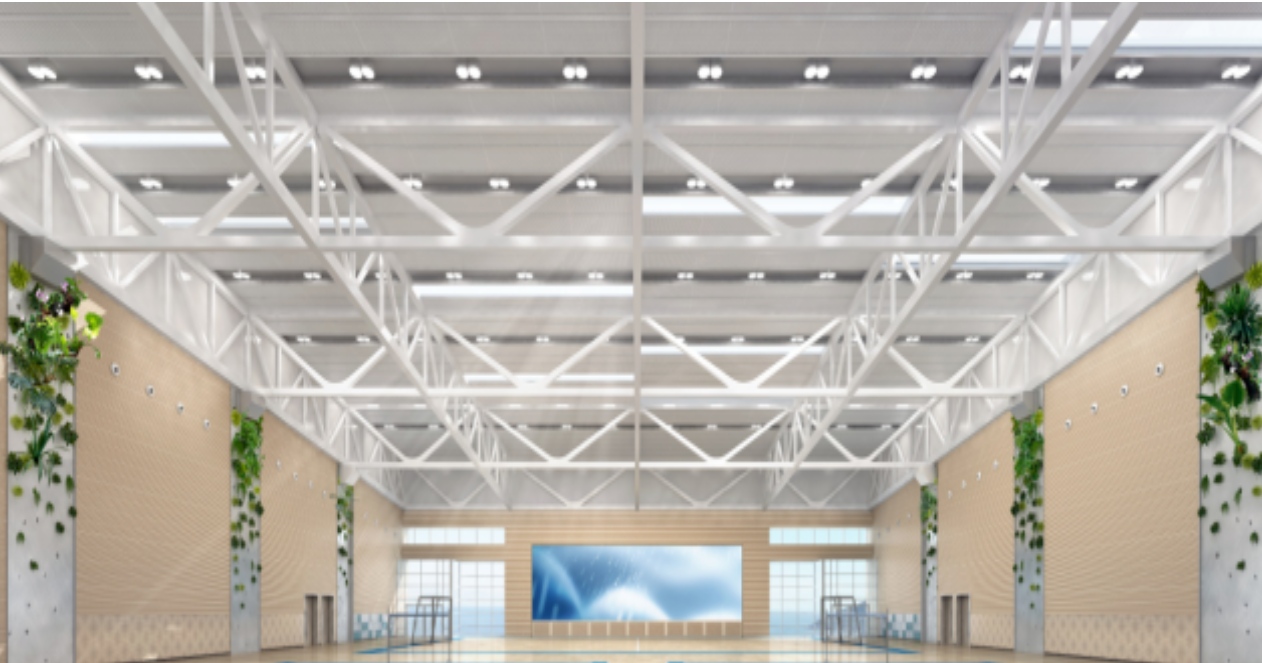

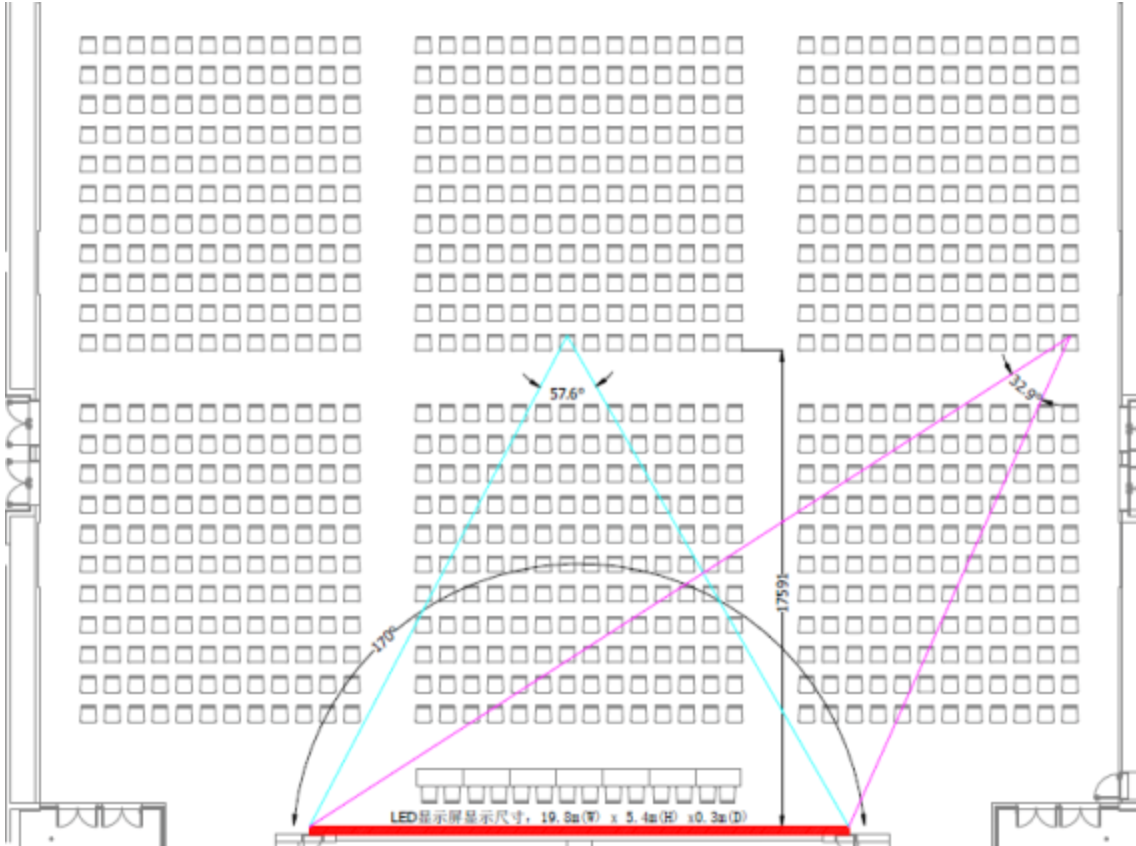

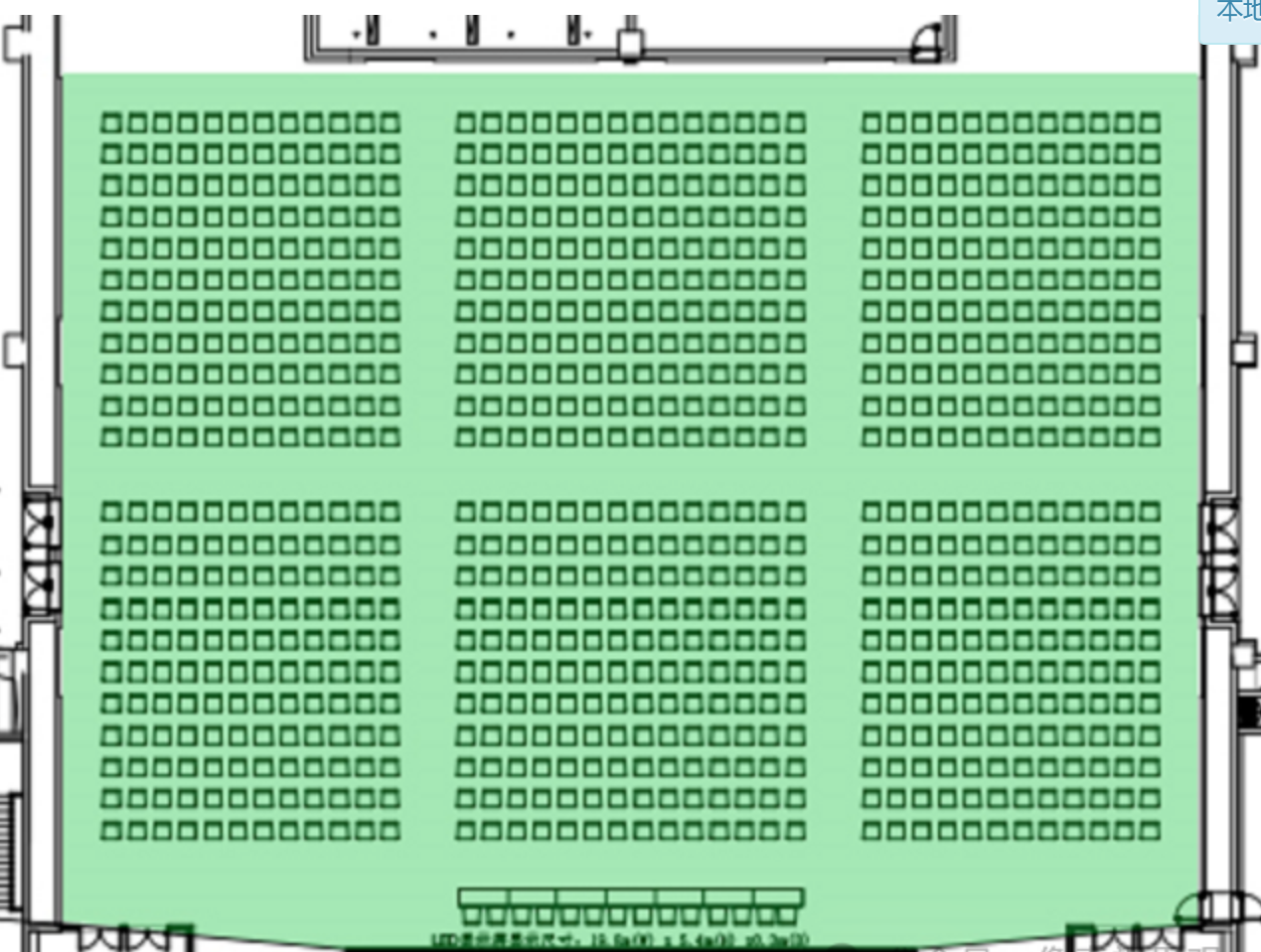

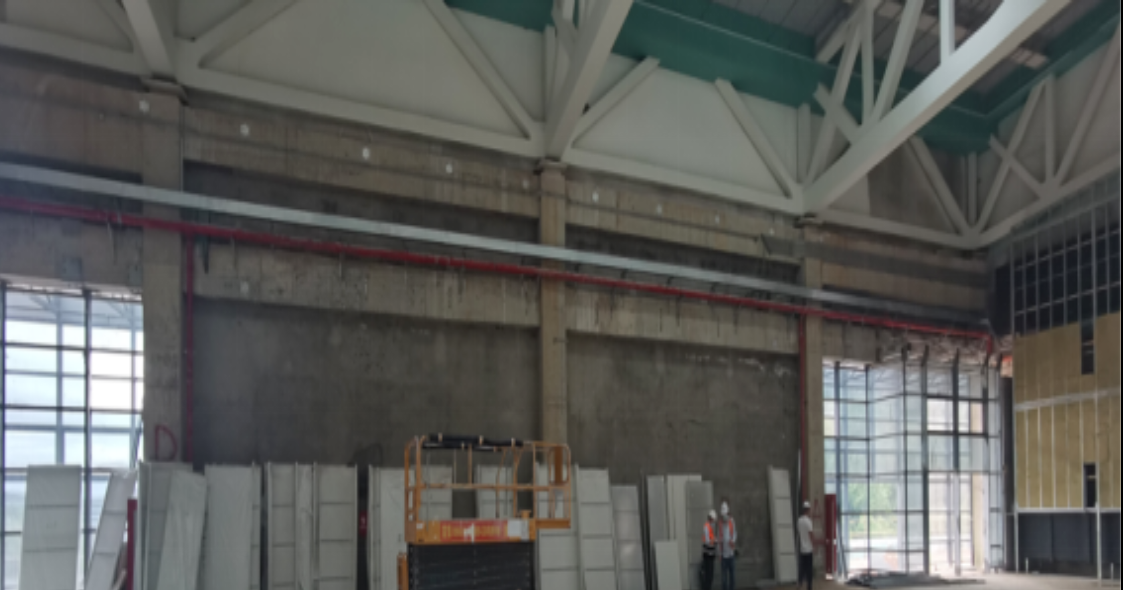

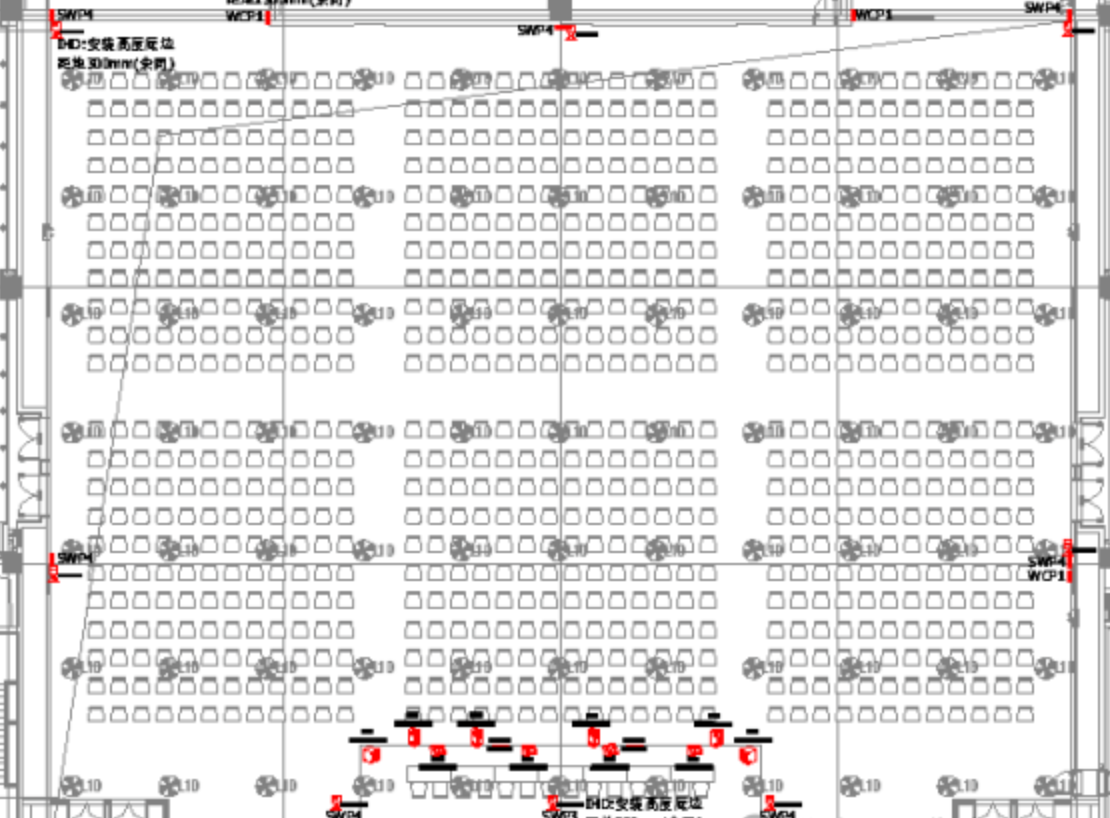

科技中心主楼为回型楼建筑，C区多功能厅，为宽约40米，长约32.2米的矩形空间，可同时容纳800人落座，为大型会议、报告的主要应用场地。现场空间大，观看距离远、观看人员多，需要考虑各角度能清晰观看到大屏内容。配套外设应能满足大屏控制和显示需求，符合人体工学和使用习惯。

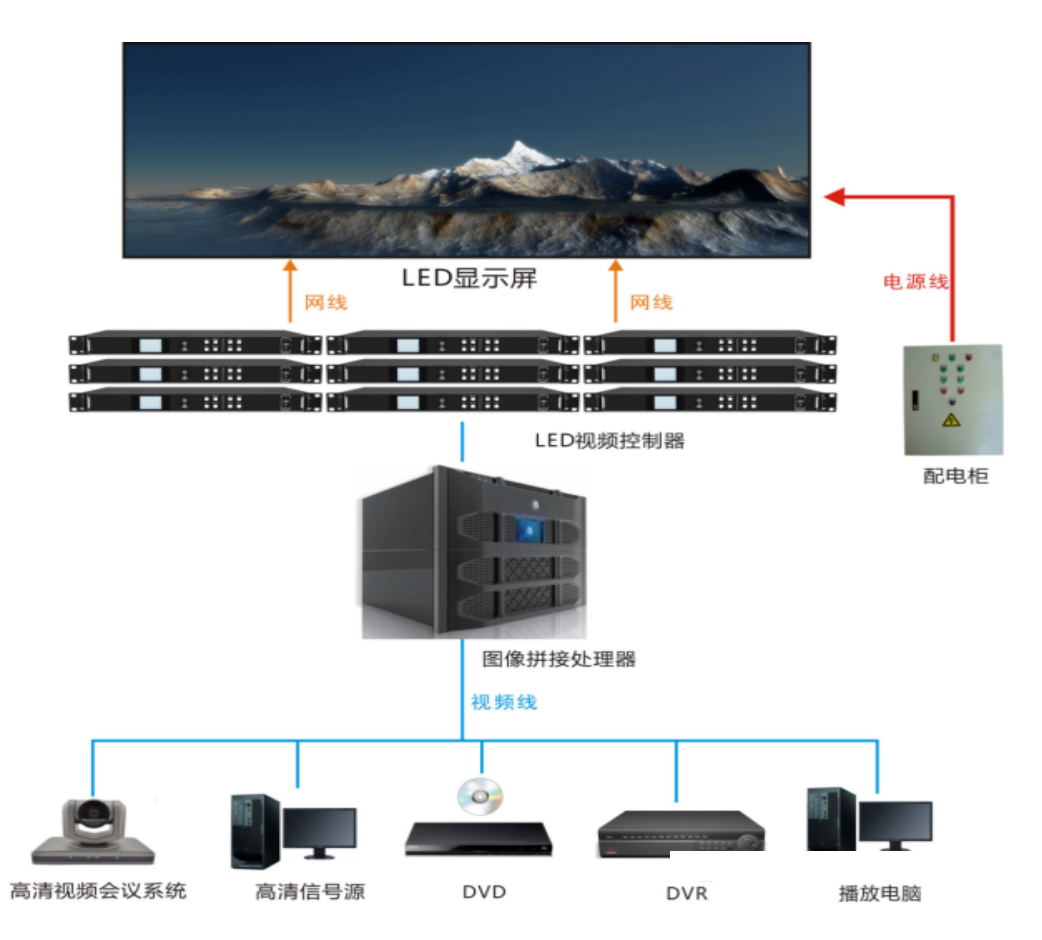

控制室设置在报告厅对面二楼，考虑光纤布线到大屏，LED显示屏控制信号考虑通过光纤传输显示。

1.2.2 C区四层党委办公室需求分析

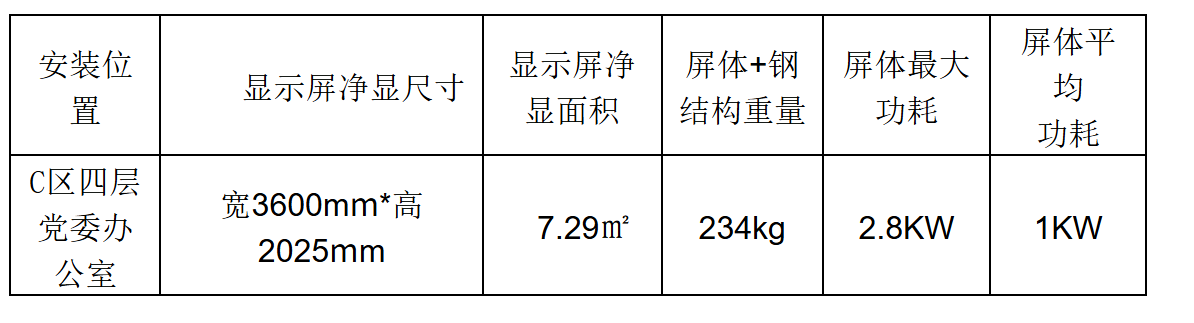

科技中心主楼C区四层党委办公室由于无承重墙体，需要考虑具备落地支架的自带控制系统的LED一体机产品，一体机可在供电范围内任意移动显示。

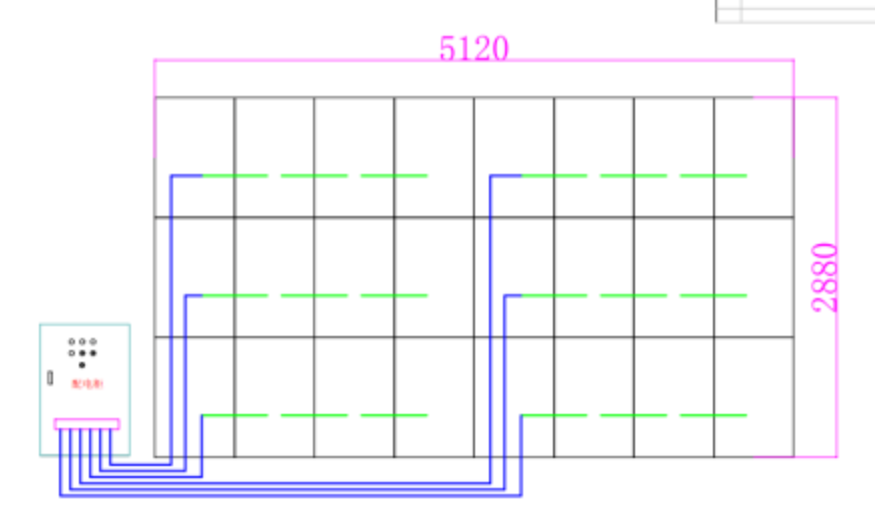

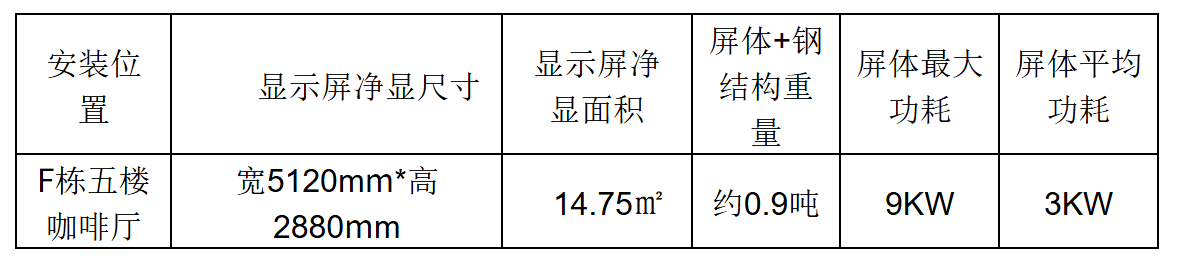

1.2.3 F 栋五层咖啡厅需求分析

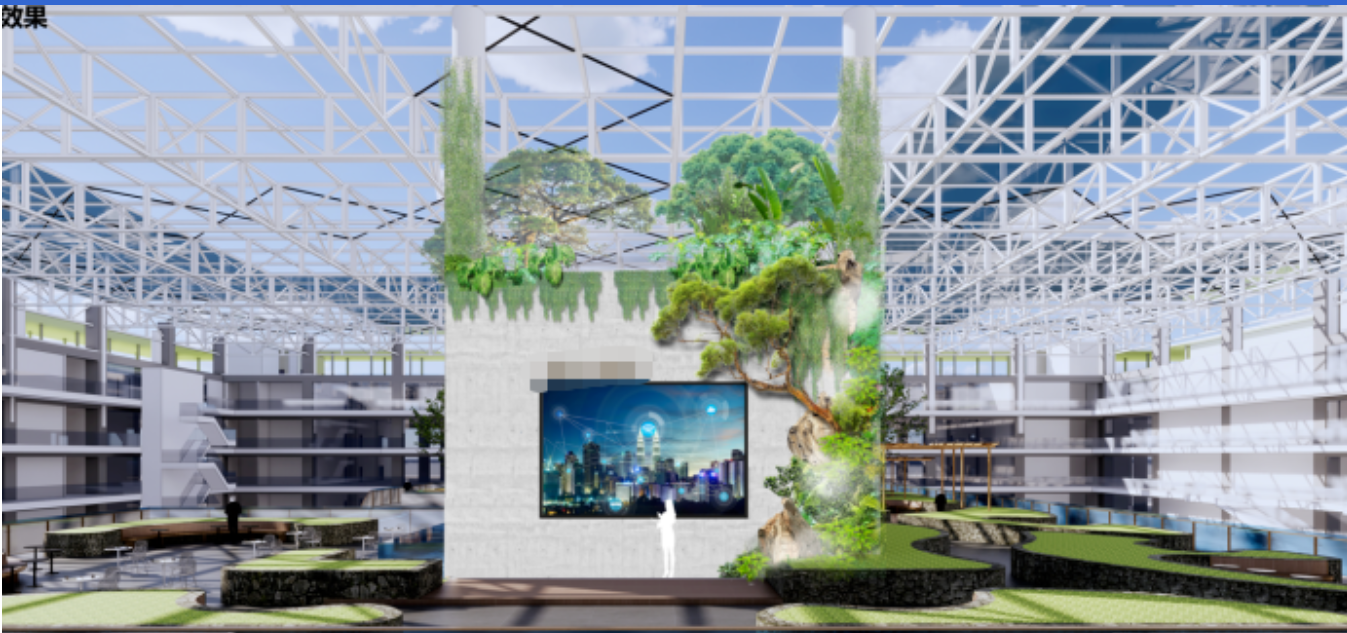

科技中心主楼F栋五层咖啡厅LED显示屏安装区域为露天环境，屏体前空间较小，观看距离仅有4-5米，需要具备间距小、分辨率佳、亮度高、可防水、抗UV、可前维护节省空间的LED显示屏产品。并且根据应用需求，配置无线投屏器产品，满足多路投屏显示。

1.2项目建设目标及原则

1.2.1 建设目标

建设C 区多功能厅LED显示屏满足报告厅会议、报告、宣讲、展示的需求。建设C 区四层党委办公室LED一体机满足会议内容播放，宣传宣讲资料播放等。F 栋五层咖啡厅LED显示屏满足户外广告展示，图片、视频播放，通知投放，无线投屏显示等。

1.2.1 建设原则

在符合国家规范的前提下，最大限度的满足使用需求。本着技术先进、高效便利、投资合理的精神在系统设计中所坚持的原则。

Ø先进性

系统采用先进、实用的技术和功能完善的智能会议产品，一流的设备，在技术上适度超前，整个系统体现当今智能会议系统技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。

Ø成熟性与实用性

各子系统应采用先进的，已使用过并成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。本系统可充分满足使用要求，操作方便，维护简单，便于管理。

Ø灵活性与开放性

在满足当前的基础上，适应今后的发展，系统应具有开放性和兼容性，与未来扩展的设备具有良好互联性及互操作性。

Ø集成性与可扩展性

系统设计中充分考虑各系统的集成性，确保系统总体结构的先进性、合理性、可扩展性和兼容性，使用不同厂商，不同各类型的先进产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。

Ø标准化与模块化

严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今的先进技术。

Ø安全性与可靠性

深刻理解运作的设备和系统安全可靠的重要性，因此在设备选择和系统设计中安全性和可靠性始终是放在第一位的。

Ø服务性与便利性

为适应信息发布的各种功能需要，所采用的系统应能充分体现对管理者和使用者各个方面的安全、先进、可靠、方便和高效等。

Ø经济型

在保证系统先进、可靠和高性价比的前提下，通过优化设计达到最经济性的目标。

1.2.3 设计依据

本项目建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：

l《LED显示屏通用规范》　SJ/T 11141-2025

l SJ/T 11281-2025 LED显示屏测试方法

lGY/T 155-2000高清晰度电视节目制作及交换用视频参数值

l符合最新版中国电磁兼容性（EMC）标准要求

lGY/T155-2000高清清晰电视节目制作及交换用视频参数值

l《UTP电缆芯线定义》　　 ANSI/TIA-568-E

l《电磁兼容》　　GB/T 17626.30-2023

l《远动设备及系统第2 部分：工作条件第 1 篇：电源和电磁兼容性》　　 GB/T 15153.1-2024

l《计算机信息系统安全保护等级划分准则》　GB17859-1999

l国际电工学会标准　　IEC

l国际标准化组织标准　　ISO

l国家标准《建筑物防雷设计规范》　　GB50057-2010

l《民用建筑电气设计规范》

l《民用建筑电气设计规范》　　JGJ16-2008

l《建筑设计防火规范》　　GB50016-2014

l《电气装置安装工程接地装置施工及验收规范》　GB50169-2016

l《计算机机房设计规范》　　 GB50174-2017

l《低压配电设计规范》　　 GB50054-2011

1.3项目重难点分析

1、本次项目显示屏面积大，交期紧，施工组织和工期安排直接影响项目进度要求。为保证本次项目可按时保质保量完成，材料、设备、人员等计划和安排，为本次项目重点之一。

2、保证此次项目的安全管理和文明施工，使本次项目成为科技公司亮点工程，为本次项目的重点之一。

3、科技中心位于海滨区域，受盐雾湿气影响较大，如何做好产品的防护，提升产品的可靠性，为此次项目的重难点之一。

4、本次项目C区多功能厅LED显示屏面积较大，F栋五楼咖啡厅LED显示屏为户外高温高湿环境，如何保证屏体工作的可持续性，为此次项目的重难点之一。

5、本次项目C区多功能厅LED显示屏面积较大，屏幕高度较高，如何保证屏幕的检修维护，为此次项目的重难点之一。

1.3.1 C区多功能厅重难点分析及合理化建议

1、C区多功能厅LED显示屏，作为本次项目面积最大的LED显示屏，生产和安装施工周期最长，如何保证屏幕的按时交付，为本次项目多功能厅LED显示屏重点之一。

本次C区多功能厅LED显示屏采用我公司大量出货的成熟标准产品，公司常备有物理周期较长的PCB、箱体等物料，只需根据项目需求采购指定品牌的灯珠IC等物料，可缩短产品备料周期；并且成熟标准产品工艺流程成熟规范，正常生产周期短，无需打样、小批量试产等环节；安装施工部分，现场LED屏幕结构制作可在屏幕生产阶段提前进场实施，屏幕到场后直接按照，也可以缩短整体项目周期，从而实现客户要求30日历日内完工的需求。

2、C区多功能厅LED显示屏的安全管理和文明施工，为本次项目的多功能厅LED显示屏重点之一。

本次项目我公司将委派具备10年项目管理经验的高素质项目经理进行项目管理，人员做好三级安全教育，并严格遵照国家标准规范，以及业主方的管理要求，确保项目的安全管理和文明施工。

3、科技中心位于海滨区域，受盐雾湿气影响较大，如何做好产品的防护，提升产品的可靠性，为此次项目多功能厅LED显示屏的重难点之一。

本次C区多功能厅LED显示屏采用我司自开发产品，通过生产MES系统管控，流程追溯，品质管控。针对显示面板的灯珠及IC面，增加真空纳米镀膜工艺，保证显示面板达到防水防潮防盐雾标准。

4、本次项目C区多功能厅LED显示屏面积较大，如何保证屏体工作的可持续性，为此次项目多功能厅LED显示屏的重难点之一。

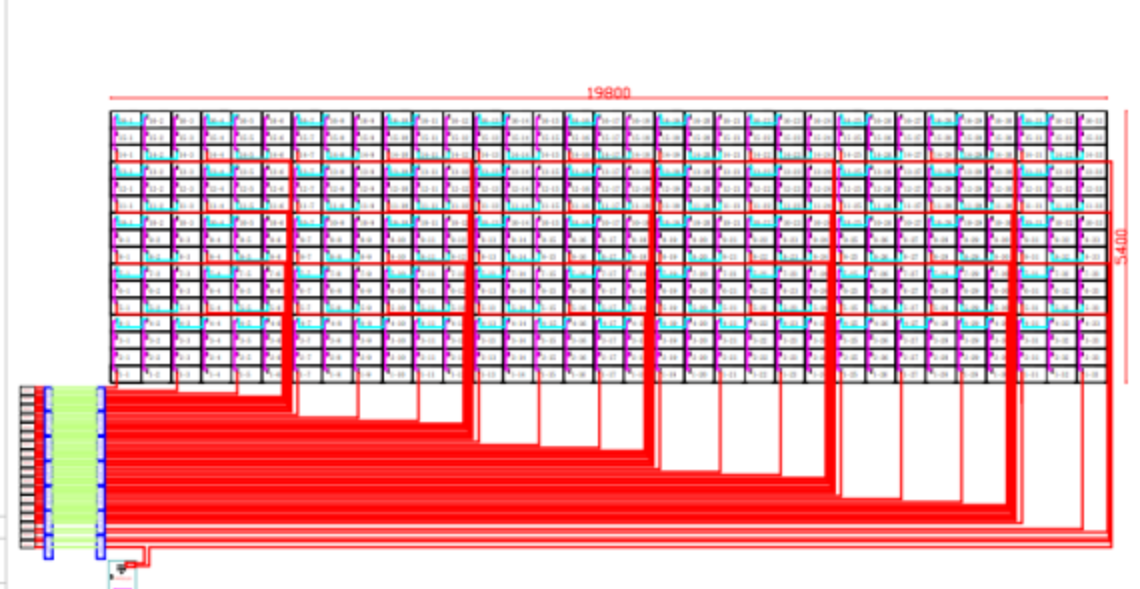

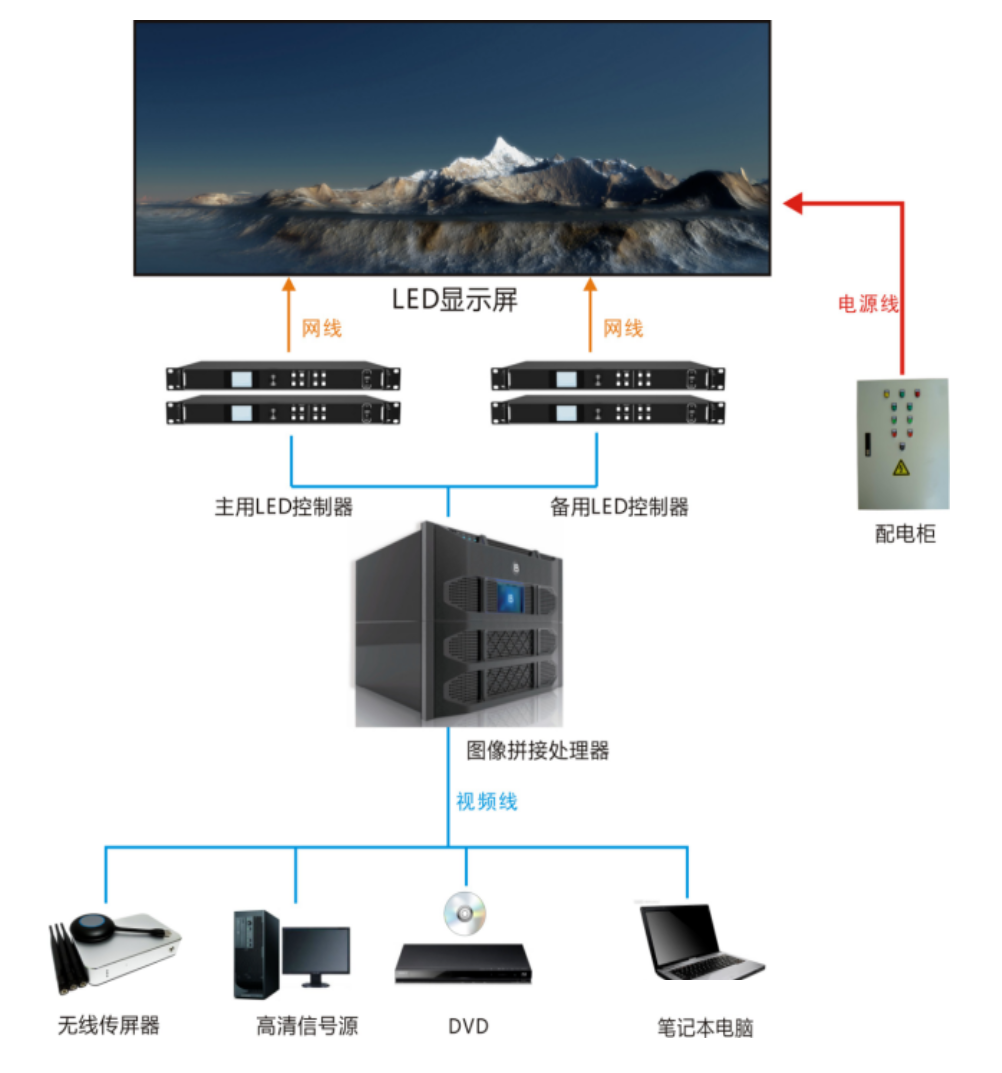

本次C区多功能厅LED显示屏设备、数据线数量多，为保证屏体工作稳定，我公司计划免费提供备用LED控制器、备用光电转换器设备，并加设光纤和网线作为备用，保证设备或线路故障时有备用可换，增加屏体工作的可持续性。

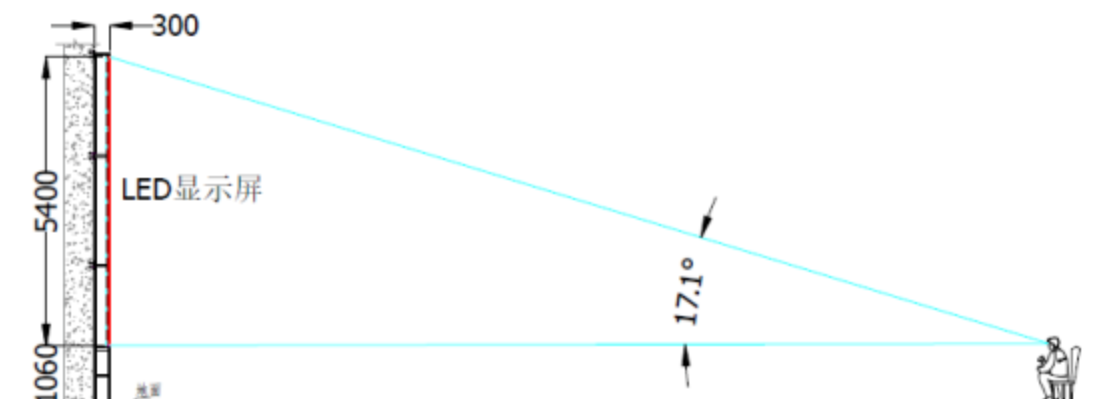

5、本次项目C区多功能厅LED显示屏面积较大，屏幕本身高度5.4米，离地高度约1米，整体高度约6.4米，如何保证屏幕的检修维护，为此次项目多功能厅LED显示屏的重难点之一。

本次项目如我公司中标，我公司将免费提供1套脚手架，便于检修使用。

1.3.2 C区四层党委办公室重难点分析及合理化建议

1、C区四层党委办公室墙面无法承重，无法挂墙和靠墙安装LED显示屏，而且常规LED显示屏无法移动，需在控制室进行控制操作。如何满足现场使用为此次项目党委办公室一体机的重难点之一。

本次项目C区四层党委办公室计划采用165寸LED一体机产品，产品采用移动支架，可移动致任意位置接电显示。LED一体机产品内置Android和Windows操作系统和控制系统，可通过遥控器开关屏使用。

2、科技中心位于海滨区域，受盐雾湿气影响较大，如何做好产品的防护，提升产品的可靠性，为此次项目党委办公室一体机的重难点之一。

本次C区四层党委办公室165寸一体机采用我司自开发产品，通过生产MES系统管控，流程追溯，品质管控。针对显示面板的灯珠及IC面，增加真空纳米镀膜工艺，保证显示面板达到防水防潮防盐雾标准。

3、165寸LED一体机产品内置RAM和ROM会随着应用程序的增多而逐渐不再满足使用，如何让一体机使用不卡顿，满足大量数据存储，为此次项目党委办公室一体机的重难点之一。

本次C区四层党委办公室165寸一体机内置自研主控板，会做不定期升级，可在质保期内为客户免费升级主控板，提升主控板RAM和ROM容量，满足客户使用。

1.3.3 F栋五楼咖啡厅重难点分析及合理化建议

1、F栋五楼咖啡厅位于楼顶室外环境，需经历日晒雨淋，且受海边盐雾湿气影响较大，如何做好显示屏的防护，为本次项目F栋五楼咖啡厅的重难点之一。

本次F栋五楼咖啡厅户外LED显示屏采用我司自开发产品，通过生产MES系统管控，流程追溯，品质管控。针对显示面板的灯珠及IC面，增加真空纳米镀膜工艺，保证显示面板达到防水防潮防盐雾标准，显示面板灯珠选用防水抗UV的户外专用灯珠，面板正面采用防水胶灌封，面板背面由套件和防水胶圈覆盖，电源控制盒为全防水设计，保证户外显示屏的前后全IP65防护。

2、本次项目F栋五楼咖啡厅户外LED显示屏运行环境严苛，如何保证屏体工作的可靠性，为此次项目多功能厅LED显示屏的重难点之一。

本次F栋五楼咖啡厅户外LED显示屏运行环境严苛，为保证屏体工作稳定，我公司计划采用LED控制器热备份设计，增加备用LED控制器和数据线，主备LED控制器同时工作，确保某台设备故障或某根网线、接口故障时，LED显示屏不黑屏，仍可保证正常工作。

3、本次项目F栋五楼咖啡厅户外LED显示屏位置空间有限，观看距离较近，选用目前户外最小的P2.5间距产品，如何减少屏体厚度，增加屏前空间，为此次项目多功能厅LED显示屏的重难点之一。

本次项目F栋五楼咖啡厅户外P2.5产品由于间距较小，工具较难操作，前维护设计难度较大。我公司采用专用前维护工具，屏体正面缩进固定螺丝，保证模组和箱体间的胶圈紧实不漏水，避免出现磁吸方式的漏水消磁等不良现象。更加符合本次客户应用环境。
