第一章 方案概述（投标核心适配）

1.1 方案背景

随着智能化安防行业的快速发展，门禁管理系统已成为写字楼、园区、机房、政府机关等各类建筑安全防控的核心组成部分，其稳定性、安全性、便捷性直接决定了安防体系的管控效能。据行业相关数据显示，当前智慧门禁市场年增速保持在18%以上，智能化、集成化、安全化已成为核心发展趋势。针对本次投标项目的实际管控需求，我方结合行业技术发展现状及自身多年门禁系统安装调试经验，特制定本门禁管理系统安装调试技术方案，确保系统安装规范、调试到位、运行稳定，全面满足项目对人员出入管控、区域安全防护、数据可追溯及多系统联动的核心要求，为项目提供全生命周期的专业技术支撑。

1.2 方案目标（贴合投标指标）

1. 技术达标：严格遵循国家及行业相关标准，完成全设备安装调试，核心指标（人脸识别≤0.5s、识别准确率≥99.9%，设备平均无故障运行时间MTBF＞50000h）全部达标，全面契合招标文件各项技术要求。

2. 安全可靠：构建分级防护体系（A级核心区/B级重要通道/C级普通区），实现人员精准授权、异常情况即时报警，严格符合《个人信息保护法》及等保2.0相关合规要求，保障生物特征数据安全。

3. 高效便捷：优化施工调试流程，合理规划施工节点，最大限度减少对项目现场正常运营的干扰；系统操作简洁易懂、运维便捷高效，支持批量授权、数据统计、远程管控等核心功能，提升管理效能。

4. 兼容扩展：采用模块化架构与标准化接口，可与现场监控、消防、考勤、访客等系统无缝联动，预留充足的后期扩容接口，支持设备新增、功能升级，满足项目长期发展需求。

5. 合规验收：施工调试全流程严格遵循安全生产、工程质量等相关规范，所有施工、调试资料齐全可追溯，确保顺利通过甲方及监理单位的全面验收。

1.3 适用范围

本方案适用于本次投标项目门禁管理系统的现场勘查、基础准备、安装施工、接线调试、系统联调、试运行、验收交付及后期技术培训、售后保障等全流程工作，涵盖室内木门、玻璃门、通道闸机、重型防火门等各类应用场景，适配办公区、机房、核心禁区、园区出入口等不同安全等级区域的管控需求。

1.4 编制依据（投标必含）

1. 本次项目招标文件、投标文件及现场勘查资料；

2. 《安全防范工程技术标准》（GB 50348-2018）；

3. 《出入口控制系统工程设计规范》（GB 50396-2007）；

4. 《智能建筑工程质量验收规范》（GB 50339-2013）；

5. 《建筑电气工程施工质量验收规范》（GB 50303-2015）；

6. 《信息技术 安全技术 信息系统安全等级保护基本要求》（GB/T 22239-2019）；

7. 国家及地方相关法律法规、行业规范；

8. 我方门禁设备技术参数手册、安装说明书及调试规范；

9. 《个人信息保护法》及生物特征数据安全相关规范。

第二章 系统总体架构与核心设备说明（核心模块关键要点梳理）

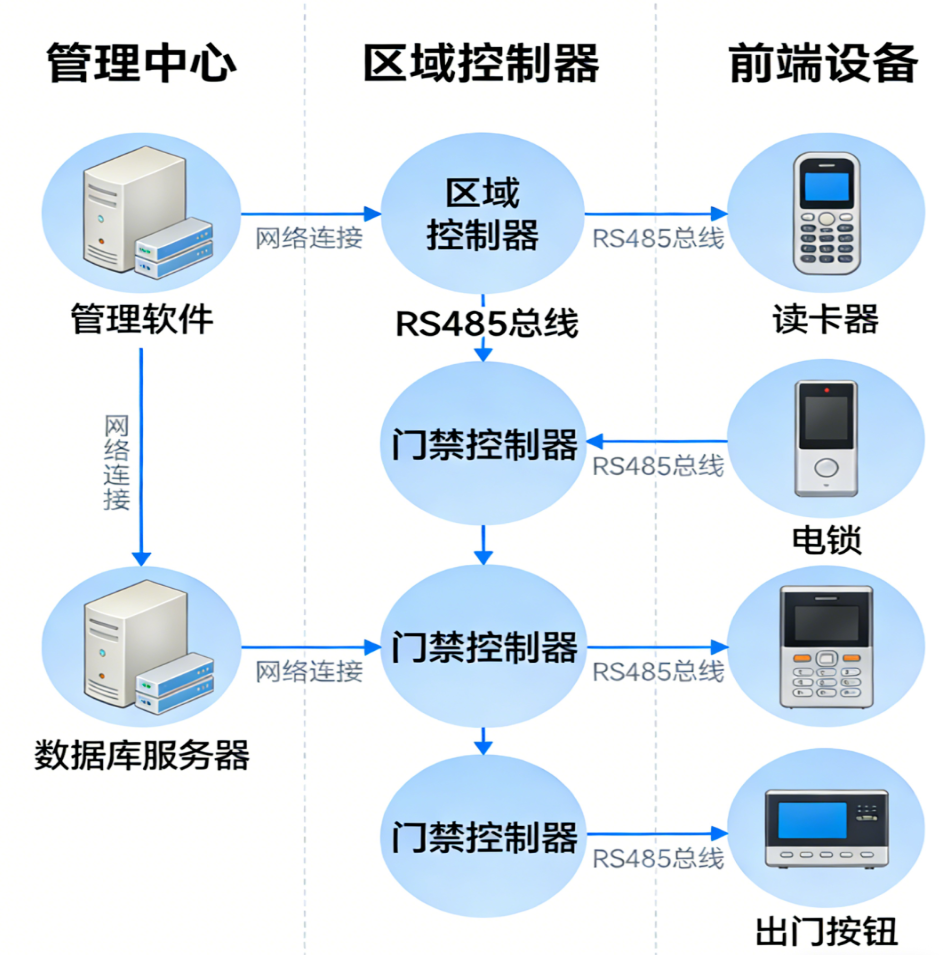

2.1 系统总体架构（投标亮点突出）

核心架构：分层架构+集中管控+分布式部署，分为4层，独立运行、无缝联动，兼顾稳定性、灵活性与扩展性（投标核心亮点）：

1. 前端设备层：识别单元（读卡器/指纹/人脸识别机）、执行单元（电插锁/电磁锁/门磁）、辅助设备（出门按钮/声光报警器），负责数据采集与指令执行，适配不同安全等级场景。

2. 传输层：有线+无线双重传输（HTTPS/TLS加密），有线保障核心点位稳定，无线适配老旧建筑改造，无布线困扰。

3. 控制层：核心门禁控制器，支持权限验证、记录存储、离线运行（断网正常工作），联动消防系统，核心点位N+1备份。

4. 管理层：管理软件+服务器+发卡器，实现集中配置、分级授权、远程管控、多系统联动，操作便捷。

架构优势：模块化设计，可独立升级扩容，无需重构系统，降低后期成本，适配项目长期发展。

2.2 核心设备技术参数与选型说明（投标核心竞争力）

选型原则：行业一线品牌，全设备具备认证资料，参数贴合招标文件，分安全等级选型，兼顾合规性与稳定性：

2.2.1 门禁控制器（核心核心）

• 核心参数：工业级ARM处理器（≥1GHz），存储≥10万条记录（断电保留≥10年），TCP/IP+RS485双重通讯，DC12V宽电压，IP54防护。

• 核心功能：反潜回、多门互锁、首卡开门、胁迫报警、消防联动、离线运行，核心点位N+1备份。

2.2.2 前端识别设备（分安全等级）

• C级（普通区）：IC/ID读卡器（感应3-10cm，读卡≤0.3s），适配办公区；

• B级（重要区）：指纹+刷卡双识别（精度≥508DPI，识别≤0.5s，活体检测），适配机房；

• A级（核心区）：人脸识别（双目活体，识别≤0.5s，准确率≥99.9%，IP65），适配核心禁区。

2.2.3 执行设备（贴合消防规范）

• 电锁：按门体选型（木门电插锁≥280kg，防火门电磁锁≥1000磅），断电开锁（消防必达要求）；

• 门磁：永磁式，间距≤5mm，无误报漏报；出门按钮：防水型，按动寿命≥100万次。

2.2.4 后端及辅助设备（保障稳定运行）

• 管理软件：支持Windows系统，批量授权、报表生成、远程管控；

• 服务器：工业级（CPU≥Xeon E3，内存≥8GB），24小时运行，自动备份；

• UPS：≥1000VA，断电续航≥4小时，保障突发断电正常运行。

第三章 安装施工方案（规范可落地，投标加分）

3.1 施工准备

3.1.1 技术准备

1. 组织施工技术人员熟悉本次项目招标文件、投标文件、系统架构及本安装调试方案，明确施工流程、技术要求、质量标准及安全规范；

2. 开展现场全面勘查，详细记录现场点位分布、门体类型、墙面材质、电源位置、网络部署情况，绘制详细的施工点位图、布线路径图，结合现场实际情况优化施工方案；

3. 组织技术交底会议，明确各施工人员的岗位职责、施工任务，重点强调布线规范、设备安装精度、安全注意事项，确保施工人员熟练掌握施工技术要点；

4. 准备施工所需的技术资料、图纸及检测工具（万用表、测线仪、水平仪、卷尺等），确保施工过程中技术支撑到位、检测及时。

3.1.2 设备与材料准备

1. 根据项目需求，逐一清点所有门禁设备、辅助材料，核对设备型号、数量、规格，确保与招标文件、投标文件完全一致，所有设备均具备产品合格证、检测报告、认证证书等相关资料；

2. 对所有设备进行提前通电检测，排查设备故障，确保所有设备合格后再统一运至施工现场，避免不合格设备影响施工进度与质量；

3. 准备施工所需的各类工具（电钻、螺丝刀、剥线钳、压线钳、网线钳、绝缘胶带等），检查工具的完好性，确保施工顺利开展。

3.1.3 现场准备

1. 与项目甲方、现场监理单位充分沟通，确认施工进场时间、施工区域，清理施工区域的障碍物，确保施工场地平整、畅通；

2. 确认现场电源、网络接口的具体位置，测试电源电压是否稳定（确保符合DC12V要求），网络是否通畅，确保满足施工及后期系统运行需求；

3. 做好施工现场的安全防护措施，设置明显警示标识，划分专属施工区域，避免影响现场正常运营及人员安全；

4. 搭建临时施工办公区域，有序摆放施工资料、工具及设备，便于施工人员开展工作。

3.2 施工流程（标准化，可追溯）

现场勘查复核→布线施工→设备安装→接线测试→现场清理→施工验收

结合项目常规点位数量（假设50-80个门禁点位），规划总工期25天，其中布线施工8天、设备安装8天、接线测试4天，其余环节合理分配工期，严格适配投标工期要求，确保按时完工、质量达标。

3.3 核心施工环节要求（投标必查）

3.3.1 布线施工要求

1. 布线路径：选择最短、最安全的路径，避开强电（220V及以上）、强磁场、潮湿区域，避免线缆被挤压、磨损，若需穿越墙体、地面，需使用线管保护，做好密封处理；

2. 线缆分离：电源线（DC12V）与信号线、网线分开布线，间距≥30cm，避免信号干扰，信号线采用屏蔽线，屏蔽层单端接地，接地电阻≤4Ω；

3. 线缆固定：线缆采用线卡、线槽固定，固定间距≤50cm，墙面布线需平整、美观，线管、线槽连接紧密，无松动，出线口做好防护，避免线缆磨损；

4. 线径适配：根据供电距离、设备功耗选择合适线径，确保供电压降≤10%，避免因电压不足影响设备运行；

5. 无线点位：安装前测试点位Wi-Fi/蜂窝信号，确保RSSI > -65dBm，根据信号情况调整设备安装位置，确保无线传输稳定。

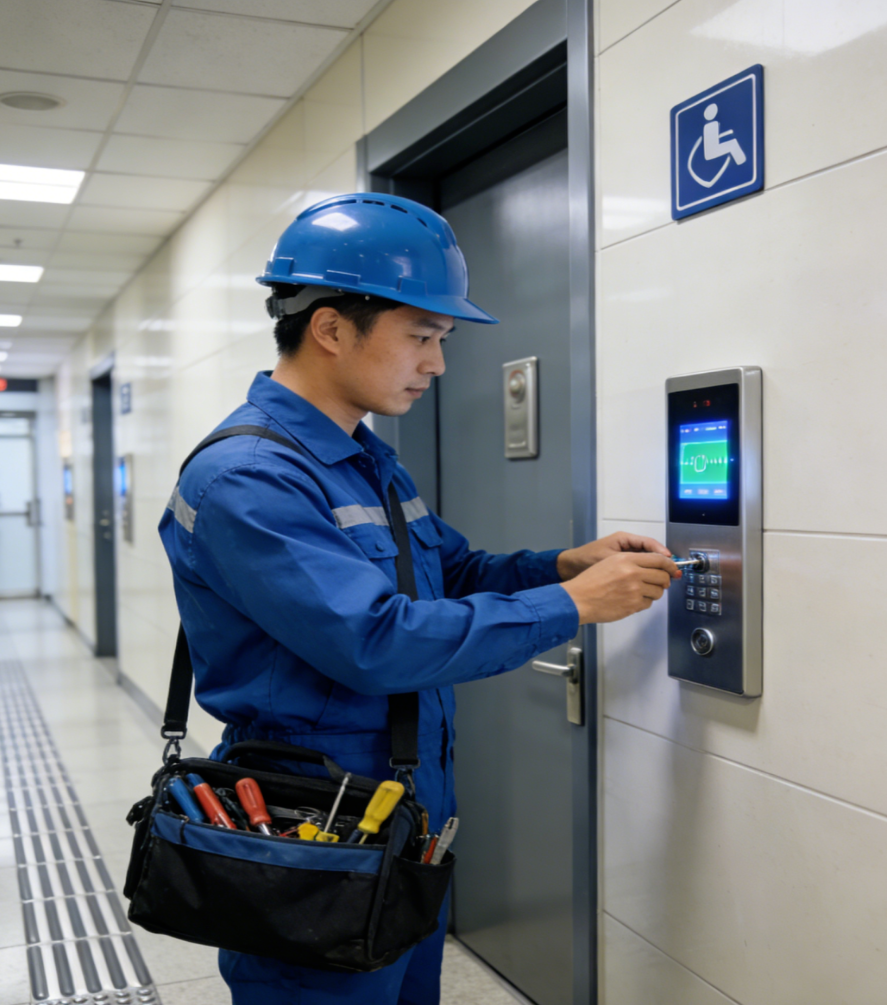

3.3.2 设备安装要求

• 控制器：安装在弱电井、设备间等干燥通风区域，距地面≥1.2米，采用膨胀螺丝固定在墙面或机柜上，安装牢固，无松动、晃动，控制器与墙面、机柜贴合紧密，布线整理整齐；

• 识别设备：安装在门禁门外侧，距地面1.2-1.4米，符合人体工程学，无遮挡、无反光，确保识别效果，人脸识别终端安装时，调整倾角至0°~15°，确保镜头精准对准人脸区域；

• 电锁与门磁：锁体与锁扣精准对齐，无偏移，门磁安装间距≤5mm，AB门严格实现互锁逻辑，所有电锁均采用断电开锁模式，符合消防应急规范；

• 辅助设备：电源、UPS安装在弱电井、设备间，距地面≥1.2米，固定牢固，服务器安装在机柜内，机柜通风、散热良好，确保设备长期稳定运行。

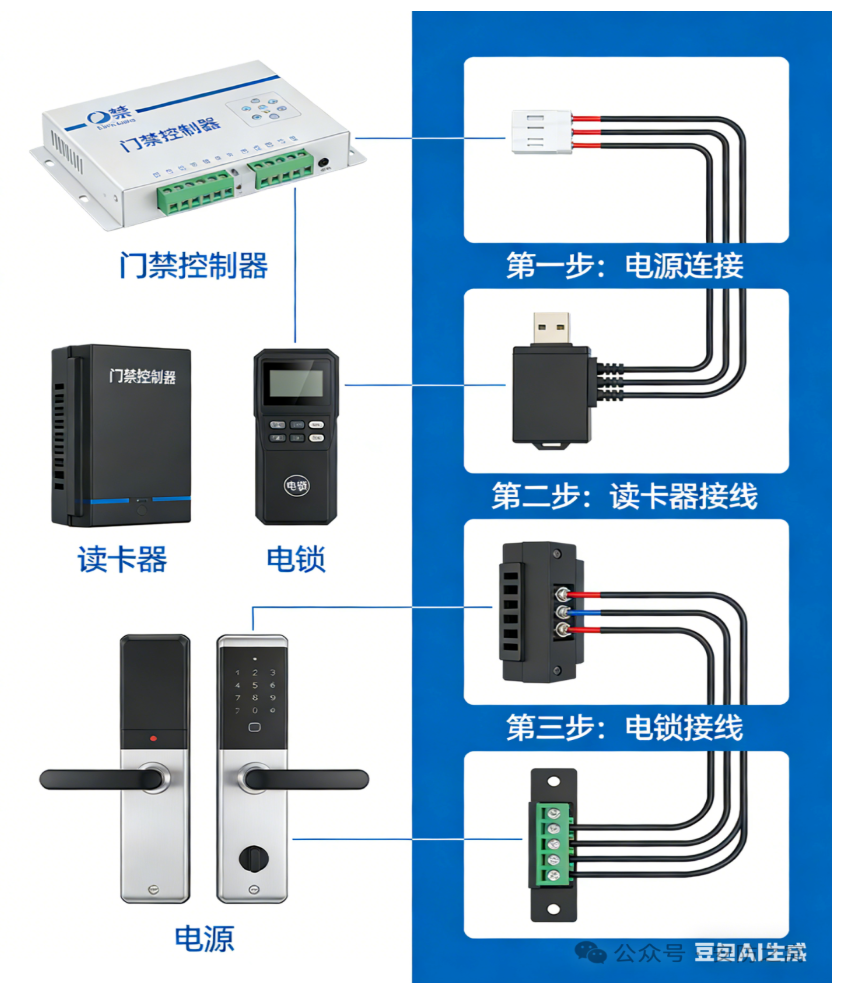

3.3.3 接线要求

1. 接线前，再次核对线缆标识、设备接线端子，确认接线正确，避免接反、接错；

2. 线缆剥线长度控制在≤10mm，露出铜芯无毛刺，接线时，铜芯完全插入端子，拧紧螺丝，确保接触良好，无松动；

3. 电源线、信号线、网线分开接线，避免缠绕、短路，接线完成后，用绝缘胶带紧密缠绕，做好绝缘处理，无裸露铜芯；

4. 控制器接线严格按照接线说明书操作，电源正负极（VCC/+接红色，GND/-接黑色）严禁接反，读卡器、电锁、门磁、出门按钮的信号线对应接入控制器的相应端子；

5. 网线按T568B标准制作水晶头，线序为“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”，接线完成后，用测线仪测试网线连通性，确保无断路、短路。

3.4 施工质量与安全管控（投标重点，关键要点梳理）

核心定位：质量与安全是施工核心考核项，直接影响验收及投标评分，重点突出管控流程、责任落实，关键要点如下：

3.4.1 质量控制（投标必查，确保工程达标）

1. 核心制度：实行“三检制”（自检→互检→专检），每完成一个施工环节（布线、安装、接线），先由施工人员自检，再由施工组长互检，合格后方可进入下一环节，全程可追溯。

2. 源头管控：严禁不合格设备、材料入场，进场前核对型号、规格及认证资料，确保贴合招标文件要求。

3. 重点检查：聚焦布线规范、设备安装精度、接线正确性三大核心，做好质量记录，留存检查凭证。

4. 验收配合：主动配合甲方、监理单位的质量检查，对提出的不合格项及时整改，确保施工质量全面达标。

3.4.2 安全保障（杜绝事故，彰显履约能力）

1. 责任落实：建立健全施工安全责任制，明确各岗位安全职责，开展岗前安全培训，提升施工人员安全意识。

2. 防护要求：施工人员必须佩戴安全帽、绝缘手套等防护用品，高空作业（≥2米）强制系安全带，规范操作。

3. 用电安全：严格遵守用电规范，接线、通电测试前必须关闭电源，做好绝缘防护，严禁私拉乱接电线。

4. 现场管控：施工现场设置明显警示标识，配备消防器材，严禁吸烟，排查各类安全隐患，发现隐患立即停工整改。

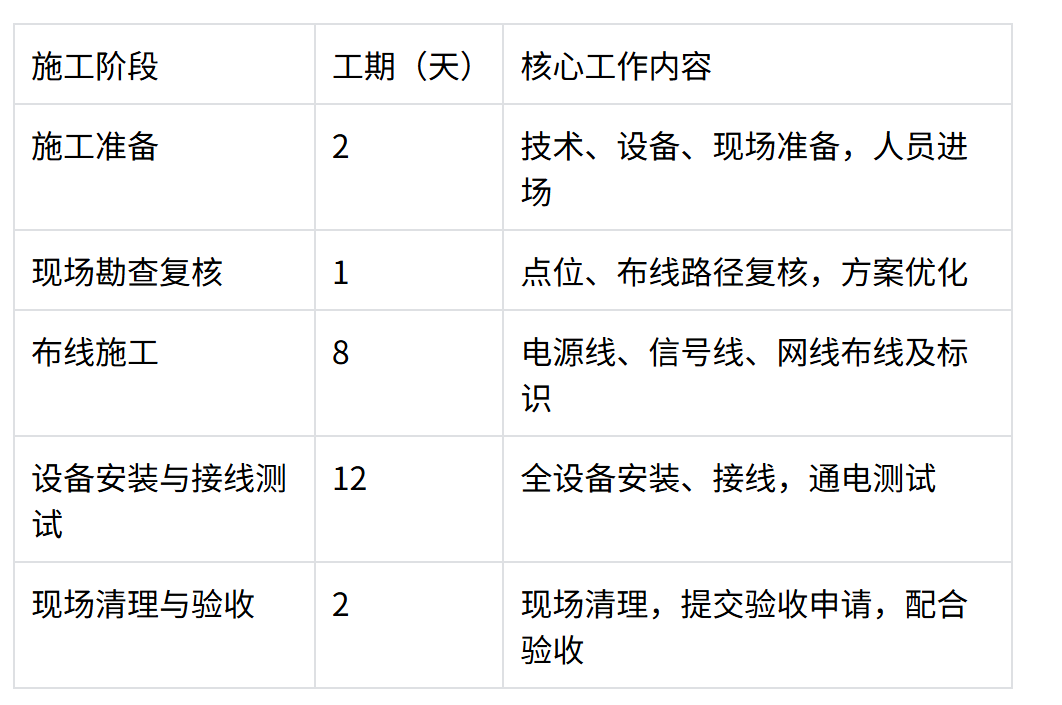

3.5 施工进度计划（适配投标工期）

注：可根据项目实际规模、点位数量调整工期，若出现现场变更、不可抗力等情况，及时与甲方、监理单位沟通，办理进度变更手续，确保不延误项目整体进度。

第四章 调试方案（核心环节，确保达标，关键要点梳理）

核心定位：调试是确保系统达标、顺利验收的关键，贴合投标技术要求，重点突出标准化流程、核心调试要点及快速故障处置能力，关键要点如下：

4.1 调试准备（筑牢调试基础，避免返工）

1. 技术准备：明确调试目标、质量标准，调试人员熟练掌握系统架构、设备参数及软件操作，明确各环节责任人；

2. 现场准备：确认电源、网络稳定，排查设备安装、接线无松动、接错，消除断电、短路隐患；

3. 设备与软件准备：通电预检所有设备，完成管理软件配置，准备测试用卡片、指纹、人脸样本，确保测试就绪。

4.2 调试流程（标准化可追溯，投标必查）

核心流程（不可逆，确保调试全面）：设备单机调试→系统联动调试→功能优化调试→72小时不间断试运行→验收调试

4.3 核心调试环节说明（投标技术考核重点）

4.3.1 设备单机调试（逐个达标，杜绝单点故障）

1. 控制器：测试通电、通讯、输入输出、记录存储及离线运行功能，确保断网后可正常工作；

2. 识别设备：测试识别速度、准确率及活体检测功能，无识别失败、误识别情况；

3. 执行设备：测试电锁吸合/解锁、门磁反馈、AB门互锁，确保符合消防及管控要求；

4. 辅助设备：测试出门按钮、UPS断电切换及续航，确保辅助设备正常发挥作用。

4.3.2 系统联动调试（确保协同运行，贴合一体化管控需求）

测试前端设备、控制器、服务器、管理软件的联动性，确保数据传输及时、指令执行无误，多门、跨区域联动无延迟、无失败。

4.3.3 功能优化调试（贴合投标核心需求）

1. 权限管理：测试人员信息录入、分级授权、胁迫报警等功能，确保权限管控严格便捷；

2. 出入记录：测试记录存储、查询、报表生成，确保每一条记录可追溯；

3. 报警联动：模拟异常场景，测试报警及时性、准确性，消防联动（火警自动解锁）达标；

4. 远程管控：测试远程查看、控制、配置功能，确保运维便捷高效。

4.3.4 试运行与验收调试（确保顺利通过验收）

1. 试运行：72小时不间断运行，24小时值守，排查潜在故障、优化参数；

2. 验收调试：配合甲方、监理单位，按招标文件测试核心指标，现场演示，及时整改问题，确保顺利验收。

4.4 调试故障排查与处理（投标加分项，彰显运维能力）

建立快速排查机制，减少工期延误，重点覆盖5类常见故障，明确排查处置方法（简洁好记，贴合投标演示需求）：

• 设备无法通电：排查电源、线缆接线，更换损坏设备；

• 控制器与软件无法通讯：核对通讯参数、检查线缆及网络；

• 无法开门：排查权限、识别设备、电锁及控制器指令；

• 门磁误报漏报：调整安装位置、排查设备及环境干扰；

• 电锁无法解锁：排查电源压降、线缆接线及电锁机械结构。

第五章 投标补充模块（提升竞争力，必含）

5.1 技术培训方案（投标加分，关键要点梳理）

核心定位：贴合投标培训要求，突出培训针对性、可操作性，确保甲方人员熟练运维，彰显我方服务专业性，关键要点如下：

1. 培训对象（精准适配）：明确覆盖甲方运维人员+管理人员，兼顾操作与管理需求，贴合项目实际使用场景。

2. 培训时长与分配（清晰可落地）：总时长8小时，理论4小时+实操4小时，避免形式化，确保培训效果。

3. 培训内容（贴合需求，重点突出）：                   ① 理论培训：系统架构、操作规范、安全注意事项；                   ② 实操培训：设备操作、日常运维、常见故障排查（衔接前期调试故障要点，前后呼应）。

4. 培训方式（灵活高效）：现场集中培训+一对一指导结合，适配不同人员接受能力，降低学习成本。

5. 培训保障（投标加分）：培训后进行考核，确保掌握程度；同步提供培训手册、操作视频，方便后期查阅复习。

5.2 售后保障方案（投标核心加分，关键要点梳理）

核心定位：以快速响应、长期稳定、全程无忧为核心，彰显我方履约能力，贴合投标评分要点，关键服务承诺如下：

1. 响应时效（投标重点评分项）：承诺2小时内远程响应故障咨询，24小时内现场上门处置，重大故障4小时内抵达现场，最大限度缩短系统停运时间。

2. 质保承诺（核心竞争力）：设备质保3年、系统运维2年，质保期内全免费（人工、备件、技术支持无额外费用），无隐形消费。

3. 长期运维：每3个月1次现场巡检（排查隐患、优化参数），提供终身系统升级、技术咨询、备件供应服务，保障系统长期稳定运行。

4. 应急保障（差异化亮点）：建立专业应急备件库，储备核心设备及常用备件，突发重大故障可快速调配备件更换，不影响项目安全管控。

5.3 投标承诺（贴合招标要求）

1. 质量承诺：严格按照本方案及国家、行业相关规范施工调试，选用合格设备与材料，确保工程质量达标，顺利通过甲方及监理单位验收；

2. 工期承诺：严格按照施工进度计划推进施工调试工作，合理调配人力、物力，确保按时完工，不延误项目整体进度，若因我方原因延误工期，承担相应责任；

3. 安全承诺：施工调试全流程严格遵守安全生产相关规范，建立健全安全管控机制，杜绝人身、设备安全事故发生；

4. 服务承诺：严格履行技术培训及售后保障义务，组建专业服务团队，为项目提供全生命周期技术支撑，确保甲方使用无忧；

5. 合规承诺：所有设备、施工、调试环节符合国家相关法律法规及行业规范，所有资料齐全、规范、可追溯，确保项目合规达标。

5.4 资料交付清单（投标必含，关键要点梳理）

核心定位：资料交付是验收合规、投标达标的关键，确保资料齐全、规范、可追溯，贴合招标验收要求，关键要点如下（按类别梳理，清晰好记）：

1. 技术资料（核心必备）：本安装调试技术方案、系统架构图、施工点位图、布线路径图（全流程技术支撑，验收必查）；

2. 设备资料（合规佐证）：产品合格证、检测报告、认证证书（贴合招标文件要求）、设备说明书、安装手册；

3. 施工调试资料（过程可追溯）：施工记录、质量检测记录、调试记录、72小时试运行报告（体现施工调试规范性）；

4. 验收资料（顺利验收关键）：验收申请、验收报告、技术培训记录、售后保障协议；

5. 其他辅助资料（补充完善）：人员授权文件、核心设备备件清单、管理软件安装包及授权文件；

6. 合规补充资料（投标加分，新增）：生物特征数据安全备案资料、等保2.0相关检测报告（贴合系统合规要求，适配招标合规评分点）；

7. 运维补充资料（新增）：常见故障排查手册、设备运维台账模板（方便甲方后期运维，彰显服务专业性）；

8. 验收补充资料（新增）：隐蔽工程验收记录（布线、暗装设备等，验收必查，确保施工全流程可追溯）。

补充说明：所有交付资料均按规范整理归档，一式多份（适配甲方、监理单位留存），确保齐全可查，助力顺利通过验收。

第六章 投标核心要点核对清单（汇总版·优化格式，便于快速核对）

核心用途：投标前快速核对各模块关键要点，重点标注“投标必含”“投标加分”项，逐条勾选核对，确保无遗漏、全达标，助力提升投标竞争力。

核对说明：□ 表示未核对 □ 表示已核对（核对完成后勾选），标注规则：▲ 投标必含项（底线）、★ 投标加分项（竞争力）、● 验收必查项，重点内容浅背景高亮，一目了然。

一、基础核心模块（投标必含，缺一不可）

1. □ ▲ 【投标必含】【方案概述】：编制依据齐全（含招标文件、行业规范），方案目标贴合投标指标（技术、安全、合规等）；

2. □ ▲ 【投标必含】【系统架构与设备】：分层架构清晰（4层），核心设备参数达标、分安全等级选型，具备合规认证资料；

3. □ ▲ 【投标必含】【施工方案】：施工流程标准化，布线/安装/接线符合规范，落实“三检制”，安全防护措施到位，工期适配投标要求；

4. □ ▲ 【投标必含】【调试方案】：遵循标准调试流程，核心调试环节全覆盖，具备常见故障快速排查能力，72小时试运行达标；

二、服务保障模块（提升竞争力，重点评分）

5. □ ★ 【投标加分】【技术培训】：覆盖运维+管理人员，时长/内容贴合需求，具备培训考核与资料保障；

6. □ ★ 【投标加分】【售后保障】：响应时效、质保承诺明确，具备长期运维与应急备件保障，贴合投标评分；

7. □ ▲ 【投标必含】【投标承诺】：涵盖质量、工期、安全、服务、合规5类承诺，贴合招标要求；

三、合规验收模块（验收必查，★投标加分）

8. □ ▲ ★ 【投标必含+加分】【资料交付】：5类核心资料齐全，新增合规、运维、隐蔽工程验收相关补充资料，可追溯、合规，适配验收及投标合规评分需求；

四、核对总结（投标前必填）

□ 已完成全部要点核对，无遗漏、无偏差，完全贴合投标需求；

□ 存在未达标/遗漏项，具体说明：___________________________
