一、项目概况

1.1 项目背景

凯源恒润北京监控安装工程公司针对北京某温泉景点全域场景，打造一套全天候稳定运行、高清全覆盖、防水防潮抗腐蚀、应急联动的智能化监控网络。覆盖露天泡池区、室内汤屋/汤池、更衣室、休息区、出入口、停车场、景观步道、后勤办公区、设备机房等全区域，满足游客安全防护、景区秩序管理、财产安全保障、突发事件追溯、日常运营监管需求，同时符合国家安防、文旅场所安全管理相关规范，提升景区智能化管理水平与游客游玩安全感。

1.2 设计依据

- GB 50198-2011《民用闭路监视电视系统工程技术规范》
- GB/T 28181-2016《公共安全视频监控联网系统信息传输、交换、控制技术要求》
- GA/T 367-2021《安防视频监控系统技术要求》
- 文旅部景区安全管理相关规范、景区消防及应急管理要求
- 现场实地勘测的温泉景点平面图、水电管网布局、环境特性参数

1.3 设计原则

1. 场景适配性：针对温泉区高潮湿、多水汽、易腐蚀、户外温差大的特殊环境，核心设备选用防水防潮防雾耐腐蚀款，布线做防水防潮处理，杜绝环境因素影响设备运行。
2. 全域无盲区：重点覆盖游客密集区、危险区域（泡池边缘、深水区、步道陡坡）、私密管控区、财物存放区，消除监控死角，兼顾游客隐私与安全监管。
3. 稳定性与可靠性：采用冗余网络架构，核心设备具备防雷、防潮、耐高温低温特性，保障7×24小时不间断运行，适应温泉景区全天候开放的运营需求。
4. 合规性与隐私性：严格遵守隐私保护规定，更衣室、淋浴间等私密区域仅在出入口部署监控，内部严禁安装摄像头，符合文旅场所隐私管理规范。
5. 可扩展性与易运维性：预留网络接口与存储扩容空间，支持后期新增客流统计、应急报警、智能分析等功能；设备选型标准化，布线规整易排查，降低后期运维难度。

二、景区各区域监控需求分析

结合温泉景点不同区域功能与环境特点，针对性梳理监控需求，具体如下：

监控区域 核心监控需求 环境特点 设备特殊要求 存储时长要求
露天泡池区 游客安全、防溺水预警、秩序维护、突发情况实时监控 高潮湿、水汽重、露天日晒雨淋、温差大 IP68级防水防雾、耐腐蚀、红外夜视、宽动态 30天循环存储
室内汤屋/汤池 汤区秩序、设备安全、游客出入管控、隐私合规监控 密闭潮湿、高温、水汽大 IP67级防水防雾、耐高温、低照度、防眩光 30天循环存储
更衣室/淋浴区出入口 人员进出、财物安全、防止无关人员闯入 潮湿、人流量大 防水、防潮湿、人脸识别/移动侦测 30天循环存储
景区出入口/检票口 客流统计、人员核验、防盗、出入秩序 露天/半露天、光线复杂 宽动态、强光抑制、客流分析、高清抓拍 30天循环存储
停车场 车辆进出、车位监控、车牌识别、防盗刮擦 露天、日晒雨淋、夜间光线差 防水、车牌识别、红外夜视、移动侦测 30天循环存储
景观步道/休闲区 游客行走安全、防滑坡跌倒、设施防护、防盗 露天、蜿蜒曲折、绿植遮挡、夜间昏暗 防水、红外夜视、无死角覆盖、抗干扰 15天循环存储
后勤办公区/设备机房 办公财产、温泉水处理设备、配电房安全、防盗 干燥/潮湿交替、设备密集 高清、防尘、温湿度联动、防破坏 90天循环存储
休息区/餐饮区 游客秩序、财物安全、服务监管 人流量大、半露天 高清、防潮湿、宽动态 15天循环存储



三、监控网络系统总体架构

本方案采用**“前端采集层+网络传输层+中心存储层+平台应用层”**四层架构，实现视频数据采集、传输、存储、管理全流程智能化，各层级协同联动，保障系统稳定高效运行。

1. 前端采集层：由各类防水防潮高清摄像头、辅助设备（红外补光灯、防雷器、拾音器）组成，负责各区域视频画面、音频信号实时采集，是整个系统的感知终端。
2. 网络传输层：采用千兆核心光纤+百兆/千兆接入交换机组网，户外区域采用工业级光纤传输，室内区域用超六类屏蔽网线，搭配POE供电模块，实现数据稳定传输与设备供电一体化，核心网络做冗余备份，避免单点故障。
3. 中心存储层：部署NVR网络硬盘录像机、企业级监控硬盘、磁盘阵列，采用H.265+编码格式，实现视频数据集中存储、循环覆盖、异常录像锁定存储，保障数据安全可追溯。
4. 平台应用层：搭建监控管理平台，搭配监控大屏、管理主机、手机APP端，实现实时预览、录像回放、云台控制、报警联动、客流统计、权限管理、远程监管等功能，满足景区管理人员日常操作与应急处置需求。

四、核心子系统设计

4.1 前端视频采集子系统

前端摄像头严格按照区域环境与需求选型，全部采用400万及以上高清像素，支持H.265+编码，兼顾画质与存储效率，具体选型与部署如下：

1. 露天泡池区：部署400万像素防水防雾半球摄像头/枪机，IP68级防护等级，耐高低温、防腐蚀、红外夜视50米，每2-3个泡池部署1台，安装高度3-4米，俯拍视角覆盖泡池全域，避开水汽直喷镜头，搭配防雾护罩。
2. 室内汤屋/汤池：选用400万像素耐高温防雾半球摄像头，IP67级防护，工作温度-20℃~60℃，低照度红外夜视，安装于汤区角落，避开蒸汽直排口，确保画面无雾霭、无模糊。
3. 更衣室出入口/检票口：部署400万像素宽动态半球摄像头，支持强光抑制、人脸抓拍、移动侦测，兼顾人员进出记录与客流统计，安装高度2.5-3米。
4. 停车场：配置400万像素车牌识别枪机+红外防水枪机，车牌识别准确率≥99%，红外夜视100米，覆盖车道与车位，实现车辆进出自动抓拍、车位监控。
5. 景观步道/户外区域：采用400万像素红外防水枪机，IP68级防护，云台半球摄像头辅助覆盖拐角、绿植遮挡区域，按15-20米间距部署，实现步道无盲区监控。
6. 设备机房/后勤区：部署400万像素高清半球摄像头，搭配温湿度传感器，实时监控设备运行环境，支持异常报警联动。

辅助设备：户外摄像头全部加装防雷器、防水护罩、红外补光灯，室内潮湿区域加装防潮模块，避免设备受潮短路；关键区域加装拾音器，实现音视频同步录制，便于突发事件追溯。

4.2 网络传输子系统

针对温泉景区户外线路易受潮、干扰大的问题，构建稳定抗干扰、防水防潮的传输网络：

1. 核心传输：景区主干网络采用单模铠装光纤，埋地敷设（埋深≥0.8米），穿越道路、泡池区域加装镀锌钢管保护，光纤接头做防水密封处理，保障主干网络传输速率≥1000Mbps，无丢包、无延迟。
2. 接入传输：室内区域采用超六类屏蔽网线，穿PVC防水管敷设；户外摄像头采用POE工业级交换机供电传输一体化，减少布线复杂度，交换机选用防水防尘款，安装于防水箱内。
3. 网络设备选型：核心机房部署24口千兆核心交换机，双机热备；各区域分点位部署16口百兆/千兆POE接入交换机，工业级设计，抗干扰、耐潮湿、耐高温低温，适应景区环境。
4. 带宽规划：单路400万像素摄像头带宽占用4-6Mbps，按摄像头总数×1.3倍预留冗余带宽，确保多摄像头同时传输无卡顿、无延迟。

4.3 中心存储子系统

1. 存储设备选型：根据摄像头数量与存储时长，选用32路/64路NVR网络硬盘录像机，搭配4TB/8TB企业级监控硬盘，关键区域（泡池区、出入口、机房）采用RAID5磁盘阵列冗余存储，避免硬盘损坏导致数据丢失。
2. 存储策略：
- 核心区域（露天泡池、室内汤区、出入口、机房）：视频存储30天，异常事件（跌倒、纠纷、设备故障）自动锁定存储，留存90天。
- 普通区域（步道、休息区）：视频存储15天，循环覆盖。
- 采用H.265+高性能编码，节省50%以上存储空间，降低硬件成本。
3. 数据安全：存储设备部署于景区监控中心机房，做好防潮、防雷、防静电处理，设置访问权限，禁止非授权人员操作，重要录像支持导出备份。

4.4 监控管理与应急联动子系统

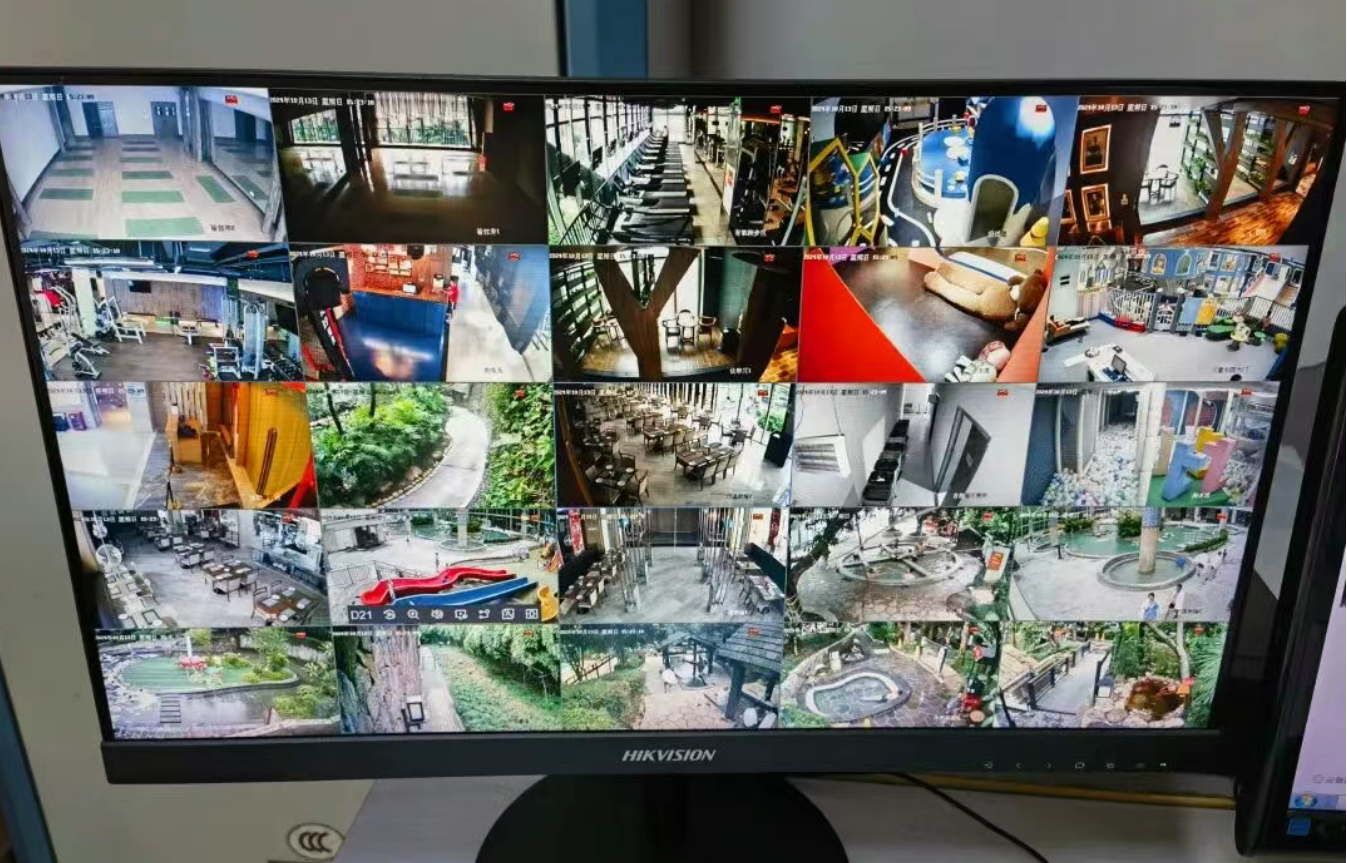

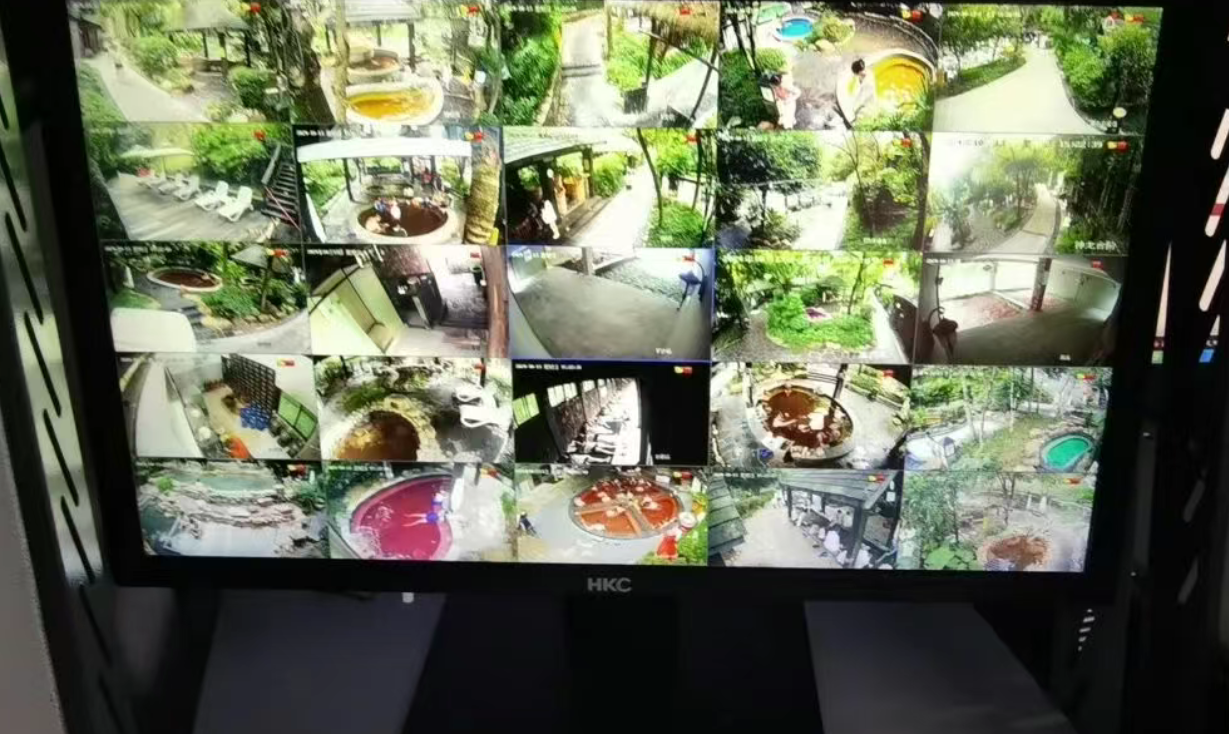

1. 本地管理：监控中心部署46/55英寸拼接大屏（2×2规格），实时轮询各区域监控画面；配置管理主机，支持画面分割、云台控制、录像回放、报警弹窗、客流数据统计等功能，管理人员可实时掌控景区全域动态。
2. 远程管理：搭建云管理平台，支持景区负责人、安保人员通过手机APP、电脑远程端访问监控系统，随时随地查看实时画面、接收报警通知，实现远程监管。
3. 应急联动：系统支持与景区应急广播、安保对讲系统联动，监控发现游客跌倒、拥挤、危险行为等情况时，立即触发弹窗报警，管理人员可通过广播实时喊话，安保人员快速到场处置；关键区域摄像头支持移动侦测、越界报警，非法闯入时自动声光告警并推送通知。
4. 权限管理：按岗位分配操作权限，安保人员负责实时监控与应急处置，管理人员负责数据查看与运营分析，不同权限层级隔离，保障系统数据安全。

五、施工方案

5.1 施工总体流程

遵循**“先规划勘测→管线施工→设备安装→系统调试→试运行→验收交付”**的流程，全程做好防水、防潮、防雷处理，避免施工影响景区正常运营，具体步骤如下：

1. 施工准备阶段
- 实地复测景区平面图，确定摄像头点位、管线走向、机房位置，出具深化施工图纸。
- 技术交底：对施工人员进行现场培训，明确温泉景区特殊施工要求（防水、防潮、防腐蚀）。
- 设备与材料进场验收：检查摄像头、交换机、硬盘、线材等设备的3C认证、检测报告、防水等级，确保符合项目要求，不合格材料严禁使用。
- 现场准备：划分施工区域，设置警示标识，避开游客游玩高峰时段施工，做好现场防护。
2. 管线敷设施工
- 户外主干管线：铠装光纤埋地敷设，深度≥0.8米，穿越泡池、步道、车道时加装镀锌钢管，管线接口做防水密封，回填后做好标识。
- 室内/泡池区管线：采用PVC防水穿线管或镀锌桥架，沿墙面、天花板隐蔽敷设，远离温泉热水管道、蒸汽管道，避免高温影响线路寿命；线路接头全部做防水绝缘处理，防止水汽渗入。
- 强弱电分离：强电线路与监控弱电线路间距≥30cm，分桥架/穿管敷设，避免电磁干扰，所有线路做好标识，便于后期运维。
3. 设备安装施工
- 前端摄像头安装：户外摄像头采用不锈钢支架固定，加装防水护罩与防雷器，调整拍摄角度，确保无遮挡、无盲区；室内汤区摄像头避开蒸汽口，安装高度适中，做好防潮固定；POE交换机安装于专用防水箱内，放置在干燥、通风位置，远离水源。
- 中心机房设备安装：监控中心做好防潮、通风、防静电处理，安装防静电地板；NVR、交换机、服务器等设备上架固定，规整布线，强弱电分离，做好接地处理（接地电阻≤4Ω），配备UPS不间断电源，保障断电后系统持续工作≥2小时。
- 辅助设备安装：红外补光灯、防雷器、拾音器同步安装，与摄像头联动调试，确保功能正常。
4. 系统调试阶段
- 单机调试：逐个测试摄像头画面清晰度、夜视效果、防水防雾性能、移动侦测功能；测试交换机、NVR运行状态，检查线路传输稳定性。
- 联网调试：连通全域网络，测试所有摄像头画面接入监控中心与远程平台，检查传输延迟、丢包率，确保画面流畅无卡顿。
- 功能调试：调试录像存储、回放、报警联动、客流统计、远程访问等功能，模拟突发事件，测试应急联动响应速度，优化摄像头角度与参数。
5. 试运行与优化
系统整体试运行15天，安排专人实时监控系统运行状态，记录设备运行情况、画面质量、存储状态，针对水汽导致画面模糊、线路受潮、网络延迟等问题，及时优化调整，确保系统稳定达标。

5.2 关键施工要点（温泉景区专属）

1. 防水防潮施工：所有户外、泡池、室内汤区设备与线路，必须做双层防水处理，摄像头镜头加装防雾膜，线路接头用防水胶密封，交换机、NVR设备放置在防潮箱内，机房配备除湿机。
2. 防腐蚀处理：户外支架、桥架选用304不锈钢材质，避免温泉水汽、日晒导致生锈腐蚀，设备表面喷涂防腐涂层，延长使用寿命。
3. 防雷接地施工：全域前端摄像头、机房设备全部加装防雷器，做好联合接地，接地电阻≤4Ω，防止雷雨天气雷击损坏设备。
4. 隐私保护施工：更衣室、淋浴间内部严禁安装任何监控设备，仅在出入口部署摄像头，严格遵守游客隐私保护规范。
5. 避开运营高峰：景区营业时段仅进行隐蔽管线施工，闭园后开展设备安装、调试作业，避免影响游客游玩体验。

5.3 施工进度计划（参考）

施工阶段 工期 核心工作内容
施工准备与勘测 3天 图纸深化、材料采购、技术交底
管线敷设施工 7-10天 户外埋管、室内桥架/穿管布线
前端设备安装 5-7天 摄像头、交换机、辅助设备安装
中心机房设备安装 2天 NVR、交换机、大屏、UPS安装
系统调试 3-5天 单机、联网、功能全调试
试运行 15天 系统试运行、问题优化
验收交付 2天 竣工验收、资料移交、培训
总工期 35-40天 可根据景区规模调整

六、质量与安全保障措施

6.1 质量保障

1. 建立三级质量验收体系：设备进场验收、工序过程验收、竣工整体验收，每道工序合格后方可进入下一环节。
2. 所有设备、线材选用国标产品，核心设备提供原厂授权与质保书，防水、防雷性能符合项目要求。
3. 施工过程中安排专人旁站监督，严格按照施工图纸与规范操作，重点管控防水、防雷、管线敷设等关键工序。

6.2 安全保障

1. 施工人员持证上岗，高空作业佩戴安全带、安全帽，搭设安全脚手架；用电作业严格遵守规范，杜绝触电、火灾隐患。
2. 施工现场设置警示标识、隔离护栏，避开游客通道，施工垃圾及时清理，保持景区环境整洁。
3. 泡池区、湿滑区域施工，做好防滑防护，配备防滑垫、安全绳，避免施工人员滑倒受伤；严禁在温泉水域周边违规堆放材料。
4. 做好设备防护，安装完成的设备及时加盖防护套，避免施工过程中碰撞、进水损坏。

七、设备清单（参考）

子系统 设备名称 规格参数 数量 备注
前端采集 400万像素IP68防水防雾枪机 400万像素、H.265+、红外50米、IP68 按需 露天泡池/步道专用
400万像素IP67防雾半球 400万像素、低照度、耐高温、IP67 按需 室内汤区/休息区专用
车牌识别摄像头 400万像素、强光抑制、识别率≥99% 按需 停车场专用
防水拾音器、红外补光灯 防水、降噪、补光距离50米 按需 辅助设备
网络传输 千兆核心交换机 24口千兆、工业级、双机热备 1-2台 监控中心
POE接入交换机 16口千兆、防水、工业级 按需 各区域分点
单模铠装光纤 4芯、室外防水 按需 主干传输
超六类屏蔽网线、防水穿线管 国标、屏蔽、防水 按需 室内/户外布线
防水配电箱、不锈钢支架 304不锈钢、防水防尘 按需 设备安装
中心存储 NVR网络录像机 32/64路、H.265+、支持RAID 1-2台 核心存储
企业级监控硬盘 8TB、监控专用、7×24小时运行 按需 存储录像
管理平台 监控拼接大屏 55英寸、2×2拼接、高清 1套 监控中心显示
管理主机、UPS电源 办公级、断电续航2小时 1套 机房设备
监控管理平台、手机APP 支持远程、联动、客流统计 1套 系统管理
防护设备 防雷器、防水护罩、除湿机 监控专用、防水防雷 按需 设备防护

八、验收标准

1. 画面质量：所有摄像头画面清晰、无模糊、无卡顿、无花屏，夜视效果良好，泡池、汤区画面无雾霭、无水汽干扰，无监控盲区。
2. 网络性能：网络传输延迟≤50ms，无丢包，全域摄像头联网稳定，远程访问流畅，无断连现象。
3. 存储功能：核心区域录像存储≥30天，普通区域≥15天，录像回放流畅、无缺失，异常录像可正常锁定备份。
4. 功能达标：实时监控、录像回放、报警联动、远程访问、客流统计等功能全部正常运行，应急联动响应时间≤3秒。
5. 施工合规：管线敷设规范、防水防潮防雷达标，设备安装牢固，隐私保护符合规范，设备资料、竣工图纸齐全，通过景区与安防部门联合验收。

九、运维与培训

9.1 运维服务

1. 提供1年免费质保，质保期内免费维修、更换故障设备，7×24小时远程技术支持，48小时内上门检修。
2. 每季度开展1次全面巡检，清理摄像头防雾膜、检查线路防水情况、测试设备运行状态、清理存储数据，保障系统长期稳定。
3. 建立运维档案，记录设备运行、维修、巡检情况，为后期运维提供依据。

9.2 培训服务

为景区安保人员、管理人员提供专项培训，内容包括：监控系统日常操作（画面查看、录像回放、云台控制）、设备日常维护（防雾清理、防潮检查）、简单故障排查、应急联动处置流程，确保操作人员可独立完成日常运维与应急处理工作。

十、结语

凯源恒润北京监控安装工程公司充分结合温泉景点高潮湿、多水汽、户外复杂、隐私管控严格的核心特点，量身打造适配性强的监控网络系统，既满足景区安全监管、运营管理的实际需求，又保障设备长期稳定运行、游客隐私合规，实现景区智能化、安全化运营，为游客营造安全、舒适的温泉游玩环境，为景区管理提供高效、便捷的技术支撑。
