北京智慧停车场管理系统现场施工解决方案-凯源恒润北京监控安装工程公司

相较于传统简易停车场系统，新一代智慧停车场管理系统集成车牌智能识别、毫米波雷达防砸、云端数据联动、PoE网络传输、无感通行等智能技术，实现停车管理数字化、无人化升级。智能系统对施工现场抗干扰、设备适配精度、数据传输稳定性、防水防雷及组件匹配度要求更为严苛。智慧停车场施工通用性、复用性极强，标准化施工流程可适配小区、商业综合体、产业园区、市政道路等全场景停车项目。凯源恒润北京监控安装工程公司依托行业最新智慧停车设备技术规范，迭代优化传统粗放施工工艺，结合智能设备架构特点，形成一套适配智能化、数字化升级的标准化施工方案。

第一章 智慧停车场管理系统设备组成

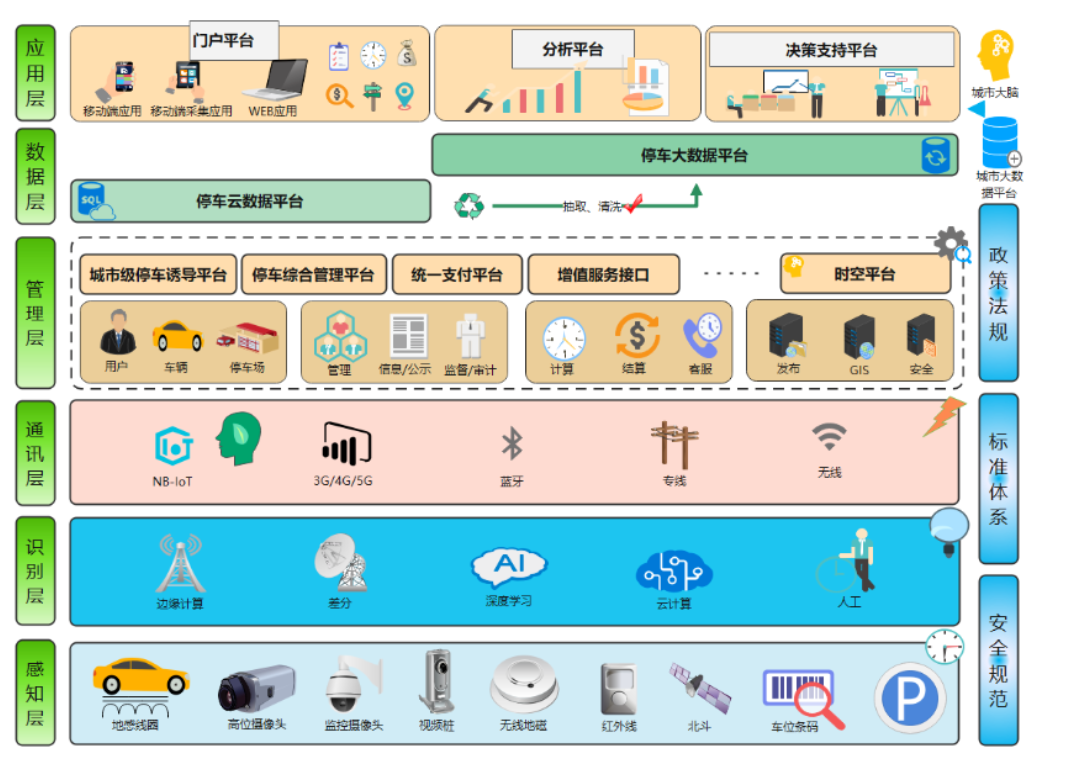

智慧停车场系统为一体化协同作业体系，各设备分工明确、联动运行，可独立完成车辆识别、通行管控、安全防护、数据传输、云端管理全流程工作。整套系统分为前端执行感知、网络供电传输、中心云端管控三大板块、五大设备模块，设备适配行业通用技术标准，兼容性与运行稳定性强，具体组成如下：

1. 前端出入口执行设备

前端设备为系统终端执行载体，主要负责图像采集与车辆通行管控，是智慧停车核心硬件。主要包含智能车牌抓拍一体机、无刷自动挡车器、出入口控制机、智能补光灯、专用立杆、安全岛基础构件等。其中高清抓拍一体机搭载智能算法，可全天候精准识别车牌、车型及车身颜色；无刷道闸适配高频启停工况，响应速度快、运行平稳，可配合防护设备实现安全防砸管控。

2. 智能感应检测设备

感应设备为系统核心感知单元，实时采集车辆通行信号，触发设备联动，保障通行安全，主要包括地感线圈、毫米波雷达防砸探测器。系统采用“线圈+雷达”双感应冗余设计，地感线圈精准识别车辆进出，触发抓拍与道闸启停；毫米波雷达实时监测闸杆区域车辆与障碍物状态，双重防护杜绝误启停、砸车故障，适配全车型通行场景。

3. 网络与供电传输设备

传输供电设备是系统稳定运行的基础，主要承担设备供电、数据传输工作，包含PoE工业交换机、千兆网线、4G/有线传输模块、强弱电线路、防雷器、接地装置、管线防护构件等。系统支持PoE网线一体化供电，布线简洁，搭配屏蔽、防雷、抗干扰设计，可保障设备信号稳定，满足云端实时上传、多设备同步联动的运行需求。

4. 本地中心控制设备

本地控制设备为停车场现场管控核心，统筹调度前端所有硬件设备，主要包括主控服务器、现场控制主机、接线端子、稳压设备、机柜等。核心功能为接收前端抓拍图像与感应信号，完成数据本地存储与逻辑运算，实现道闸自动启停、车辆信息记录、通行权限管控等本地化功能。

5. 云端管理平台设备

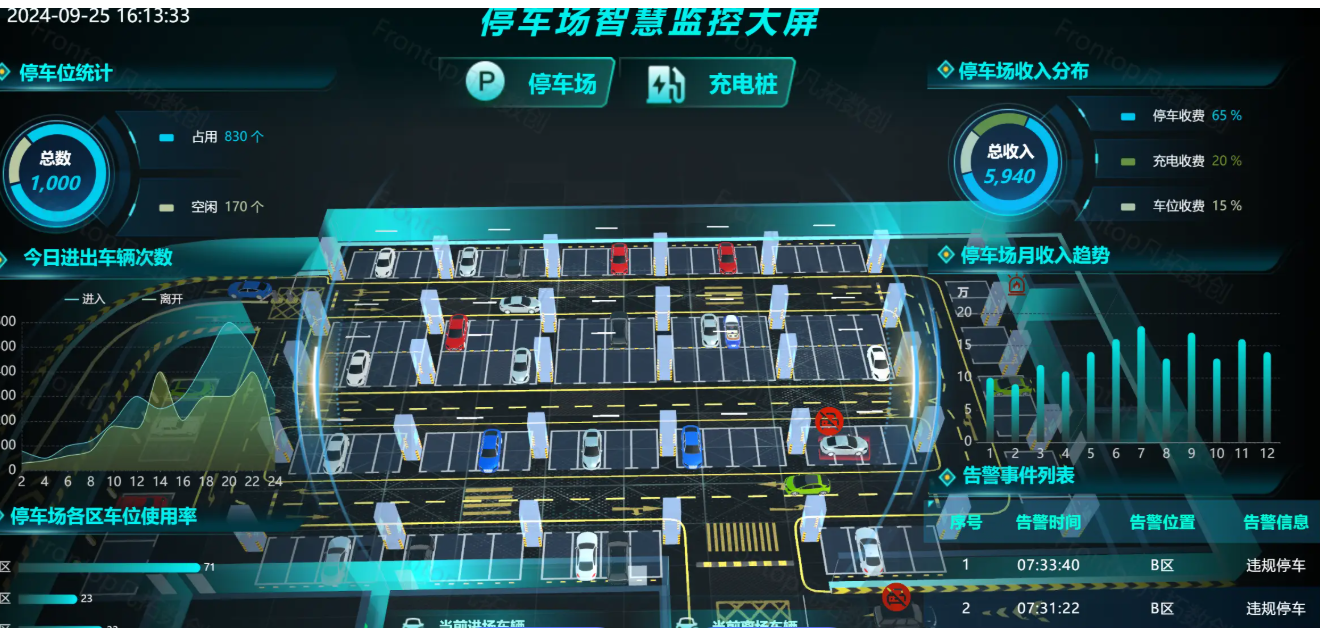

云端平台是系统数字化升级的核心载体，依托本地设备数据实现远程智慧管控，包含云端管理平台、远程运维终端、数据存储终端等。可实现数据云端同步、设备远程调试、故障智能告警、车流统计、线上收费、权限配置等功能，可无缝对接智慧社区、智慧城市平台，实现停车场无人值守、数字化运维。

第二章 施工规范及通用工艺

基于智能设备运行特性，智慧停车场施工需摒弃传统简易模式，以高稳定、高精度、强抗干扰为核心，统一管材选型、布管布线标准，从基础施工层面保障系统识别精度、传输稳定与运行安全，通用标准化施工工艺如下：

2.1 管材选型规范（适配智能设备传输需求）

停车场管材分为PVC阻燃线管与热镀锌防腐铁管两类，常规规格为Φ20、Φ25、Φ32，根据线缆类型与施工场景差异化选型。结合智能设备抗干扰、稳传输需求，核心出入口、户外露天、车辆高频碾压区域统一采用Φ20热镀锌铁管，利用金属材质实现电磁屏蔽与抗压防护；室内及非承重隐蔽区域采用国标阻燃PVC线管，全程禁用薄壁管材，杜绝线路老化、破损、信号干扰问题。

2.2 布管（布槽）核心技术要求（智能化升级优化）

本次工艺在传统规范基础上，新增线路隔离、防碾压、防干扰专项要求，兼顾施工美观、检修便捷与设备传输稳定，核心标准如下：

管路敷设分为明敷、暗敷两种方式。明敷管路横平竖直、排布规整、固定牢固，适配户外设备美观与检修需求；暗敷遵循路径最短、弯头最少、管路畅通原则，降低信号衰减，减少故障点位。施工全程恪守路径最优、不破坏原有强电系统、不破坏防水结构三大原则，规避渗水、漏电、信号干扰隐患。主干线管直线敷设，分支管路规整过渡，杜绝斜拉乱折，便于后期运维扩容。

管路固定间距标准化：热镀锌铁管固定间距≤1.5m，PVC线管≤1.2m，转角、端口增设固定点，防止管线松动。直线管路每10m设置60cm×60cm标准化手井，设备密集区域适当加密，方便故障抢修与设备升级。强弱电线路分管独立敷设、严禁混穿，PVC管间距≥15cm，镀锌铁管间距≥10cm，杜绝电磁干扰设备运行。

埋深执行差异化标准：水泥路面线管埋深≥20cm，绿化带松软路面≥50cm，避免沉降、绿植根系破坏管线。安全岛管线全部预埋内部，顶面开设专用线槽，管线居中布设、贴合点位，杜绝外露。泥沙路、碾压频繁区域全程使用镀锌钢管，禁止采用PVC管。管路弯曲半径≥10cm，拐弯处采用现场弯制工艺，禁用成品直角弯头，保护精密线缆。线路敷设完成后标准化封槽，路面墙面平整复原，保障防水与通行正常。

2.3 布线技术要求（适配智慧停车系统传输标准）

针对智能设备高精度、低干扰传输需求，优化布线工艺，新增抗干扰、稳传输专项规范。车牌识别、雷达控制、千兆网络等精密弱电线路全程整线敷设，中间严禁接头，杜绝信号中断、数据丢包。设备端线缆预留1.5-2.0m余量，机房端预留2m余量，规整固定以适配调试与运维需求。所有线缆全程粘贴中文标识，标注用途、点位与强弱电类型，完工后逐段检测导通性与绝缘性。

线路周边存在强电磁设备时，采用镀锌钢管屏蔽深埋或增设屏蔽护套、接地装置，杜绝信号干扰。弱电线路与220V强电平行、交叉敷设时，常规区域间距≥0.3m，出入口核心区域≥0.5m。布线完工后开展专项测试，线路绝缘电阻≥0.5MΩ，千兆网线8芯全通、线序标准，完全适配PoE供电与云端平台稳定运行。

第三章 分项工程具体施工实施方法

本章依托通用施工工艺，针对停车场核心分项工程，从基础土建、感应设备、智能终端安装、施工细节管控等方面制定精细化施工流程，全面匹配智能设备安装与联动运行要求。

3.1 安全岛、设备基础施工（智能设备承重适配优化）

停车场出入口集成多类智能设备，对基础承重、平整度、预埋管路精度要求较高，需结合路面工况精细化施工。

3.1.1 施工前期路面适配处理

沥青路面需破除表层沥青，深挖至坚实路基，清理垫层杂物并夯实后浇筑；水泥成型路面精准打孔植入膨胀螺栓加固基底，无需大面积破除；砖砌路面掀开表层砖块与砂浆垫层，开挖夯实基底，施工完成后复原路面原貌，从源头规避基础沉降、设备倾斜问题。

3.1.2 标准化支模施工

外模按设计尺寸搭设加固，杜绝变形漏浆，保证成型尺寸精准；内模结合设备预埋点位与管线走向定制，将镀锌钢管、PVC管规整固定，精准定位管线出口，匹配设备接线点位。

3.1.3 混凝土浇筑与养护（升级工艺）

统一采用≥C25标号混凝土，控制合理坍落度，杜绝离析问题。施工采用单向分层、连续不间断浇筑工艺，优先固定预埋管线与内模结构，分层振捣排出气泡，杜绝蜂窝、麻面、空洞缺陷，浇筑完成后及时找平收光。养护实行差异化管控：晴天养护7天，风雨低温天气覆膜保湿养护10天，基础完全固化后方可开展设备安装。

3.2 地感线圈施工（适配雷达+线圈双防砸智能系统）

地感线圈为核心车辆感应单元，与毫米波雷达形成双重防砸体系，施工精度直接决定设备感应灵敏度与通行安全，需严格按标准化参数施工。

3.2.1 标准化线圈尺寸参数

线圈距路面、设备边缘预留0.6-0.8m安全距离，有效宽度2-2.5m，纵向长度0.6-1m，适配全车型感应；相邻线圈间距≥1.3m，杜绝信号串扰；防砸线圈采用3/7布设模式，精准匹配车辆离场防砸逻辑。

3.2.2 施工步骤与精细化工艺

精准放线开槽，槽道转角做15cm×15cm倒角防护，避免磨损线缆；开槽后彻底清理、冲洗、吹干，保证槽内干燥洁净。采用耐高温专用线圈线顺时针绕制5-6圈，线缆贴合槽底、无交叉拉伸、逐匝压紧。引线全程顺时针双绞，密度≥20周/米，引入专用线槽并预留接线端头，做好屏蔽防护。封槽前检测线圈电感量，标准值控制在120uh-300uh，数值异常立即返工。采用耐高温沥青或环氧树脂密封槽道，平整固化后静置24小时方可调试。

3.2.3 专项技术要求

线圈线缆松紧适度、一体成型无接头，引线双绞规整无破损；密封灌注饱满密实，杜绝碾压松动；选用耐高温线缆适配施工工况；线圈周边无大型金属构件与高压线路，规避电磁干扰；线槽埋深均匀、密封严实、无积水，引线全程入岛无裸露，保障感应精准稳定。

3.3 智能设备标准化安装（适配行业主流机型）

基础与管线施工完成后，开展智能设备标准化安装，严控设备平整度、垂直度与安装角度，保障设备联动稳定。

3.3.1 立杆安装施工

优先采用膨胀螺栓固定方式，精准定位打孔、植入螺栓、夯实固定，安放立杆后微调垂直度，锁紧螺帽，确保立杆无晃动倾斜，垂直度偏差≤1°，满足各类设备挂载需求。

3.3.2 车牌抓拍单元安装

抓拍单元由防护罩、万向节、抱箍组成，组装遮阳罩实现全天候防护，通过专用螺丝牢固连接立杆与设备，利用万向节微调俯仰与水平角度，保证识别视野无遮挡、画面居中、识别精准。

3.3.3 智能视频补光灯安装

补光灯采用万向节+抱箍固定模式，可同杆或独立立杆安装，完工后微调灯光角度，保证光线均匀覆盖识别区域，无眩光、无阴影，适配夜间、逆光、弱光抓拍场景。

3.3.4 抓拍一体机安装（吊装/立装双模式）

吊装模式通过吊杆与法兰盘锁紧固定，设备平整牢固；立装模式适配专用立杆，对位插接锁紧固定。安装后校验水平度与垂直度，确保识别视野完整无偏移。

3.3.5 自动挡车器与出入口控制机安装规范

设备机身倾斜度≤1°，建议浇筑专用水泥基础提升稳定性；闸杆垂直行车方向，误差≤1°，起落平稳无卡顿。设备避开低洼积水区域，预留排水坡度，所有螺栓锁紧牢固适配高频启停工况。控制机与中控电脑有线距离≤70m，超距场景采用光纤传输，杜绝数据延迟、丢包，保障无感通行与云端同步稳定。

3.4 智慧停车场出入口施工通用注意事项

施工现场需全程规范细节、严控隐患：设备接线规整，做好绝缘包裹，杜绝短路漏电；严格执行强弱电分离，核心区域间距≥50cm，严禁同管混穿；全线缆、端口粘贴清晰标识，便于运维扩容；所有线缆套管防护，杜绝裸线敷设，防范破损老化；线缆优先整线施工，确需接头时采用专用端子并做好防水防腐处理；严格遵循工序流程，上道工序验收合格后方可施工下道工序；穿线前清理管孔、适度润滑，保护线缆绝缘层；统一出入口设备参数与安装标准，保障系统运行一致；所有网络设备适配PoE供电，完工后完成雷达、地感、抓拍机、道闸联动调试，确保各项智能功能正常运行。

第四章 停车场管理系统发展总结

停车场行业已完成从传统人工管控向智能化、数字化、无人化、云端化的全面迭代。传统停车场设备简陋、功能单一、施工粗放，仅能实现基础进出管控，存在识别精度低、故障频发、运维成本高、通行效率低等诸多弊端。

新一代智慧停车系统构建了“前端感知执行+传输供电+云端智能管控”的完整体系，集成高清车牌识别、双设备防砸、PoE智能供电、云端联动、无感通行等核心功能，大幅提升停车管理精准度与通行效率。设备智能化升级同步推动施工工艺革新，彻底告别粗放式施工模式，形成以强弱电隔离、抗干扰布线、精准设备适配、一体化基础浇筑、多设备联动调试为核心的精细化施工体系，有效解决传统施工信号干扰、识别失灵、设备易损等痛点，显著提升系统稳定性与设备使用寿命。

当前标准化施工方案通用性、扩展性极强，可全面适配住宅、商圈、产业园区、市政道路等多场景，可无缝对接智慧社区、智慧城市综合平台。未来智慧停车行业将持续升级，朝着AI算法优化、全自动无人值守、车位智能引导、新能源充电联动、大数据车流分析方向迭代，逐步实现停车场景全流程智能化、数字化、精细化管控。
