北京车辆防冲撞子系统应用于政府机关、学校、景区，银行等场景，提供道口进出安全防护与管控，保障车辆出入通行秩序。结合视频监控，支持远程一键控制升降柱升起和降下，支持升降柱操作权限控制，满足对道口的安全防护需求。

1. 车辆升降柱系统设计

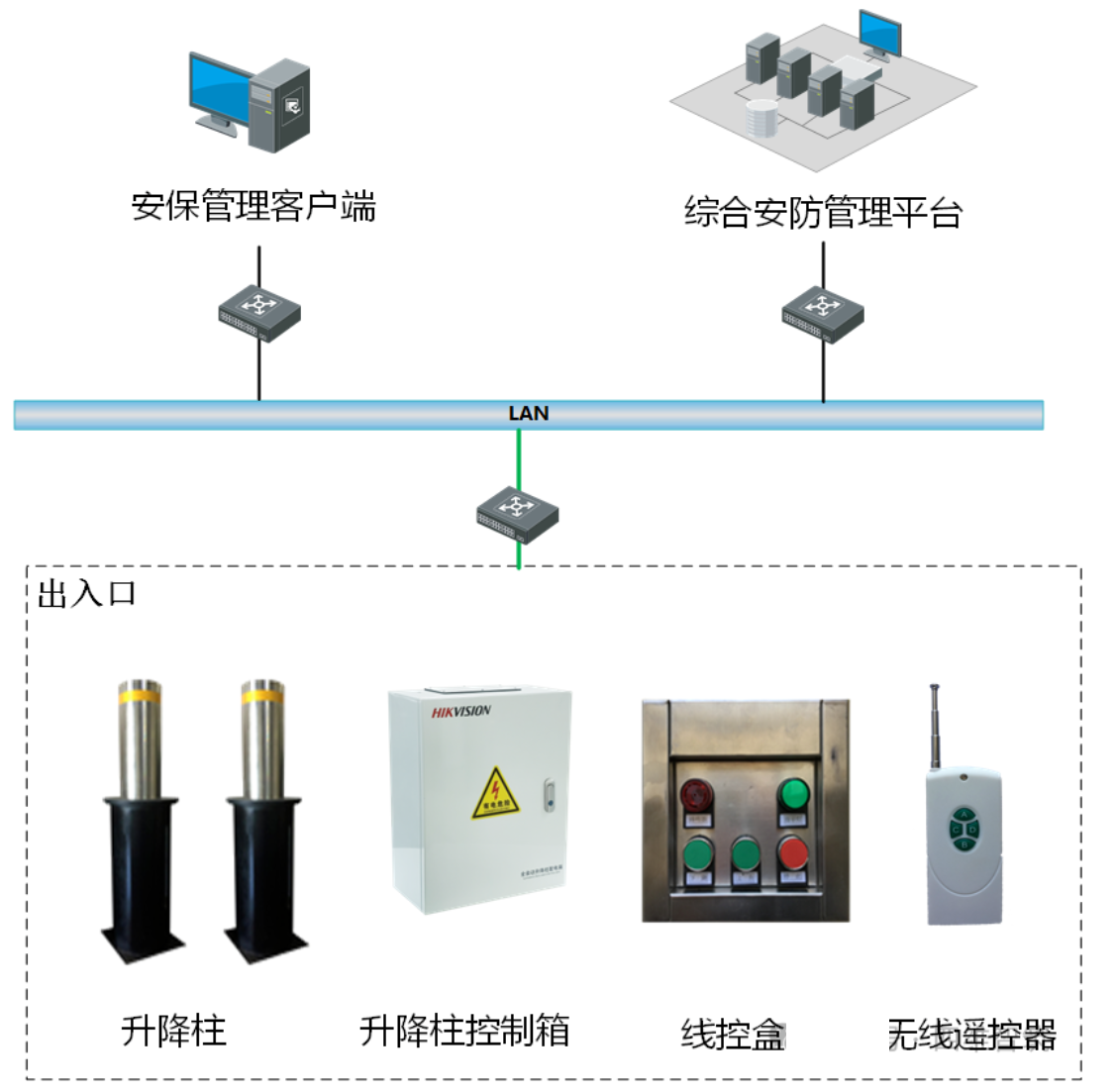

车辆防冲撞子系统由升降柱、升降柱控制箱、常规线控盒、工作站等组成，系统架构示意图如下：

1.1 车辆防冲撞系统前端设计

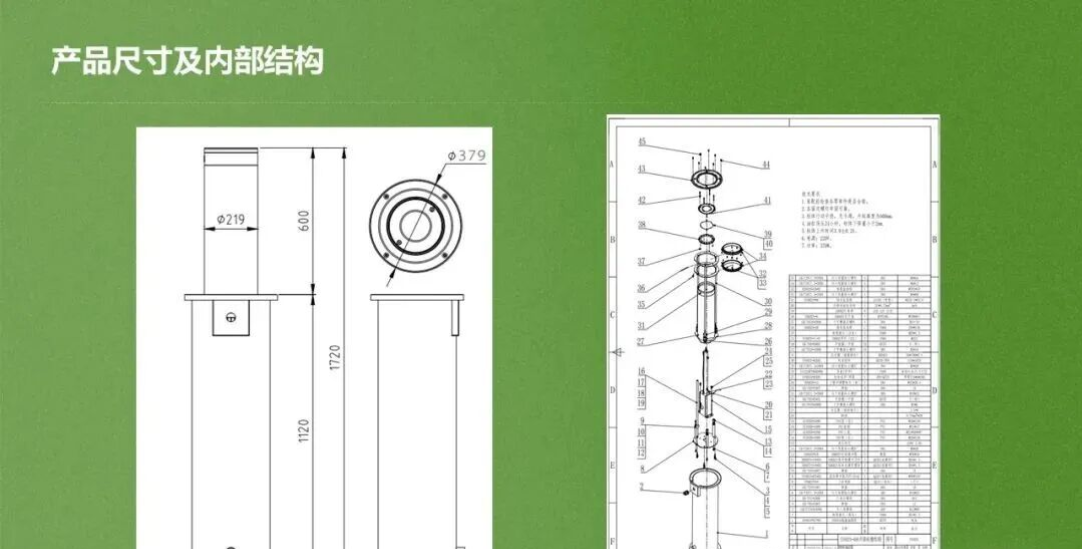

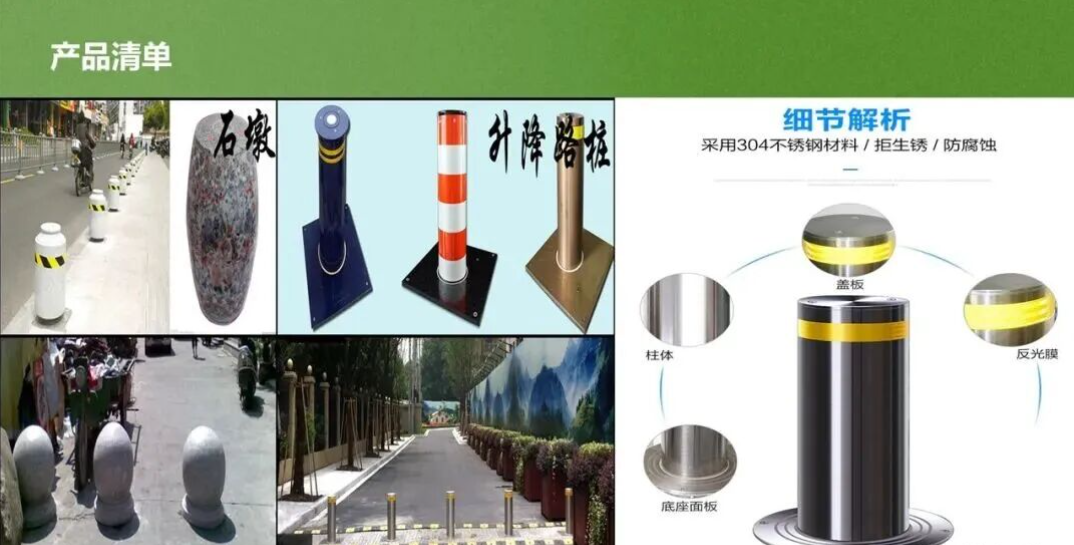

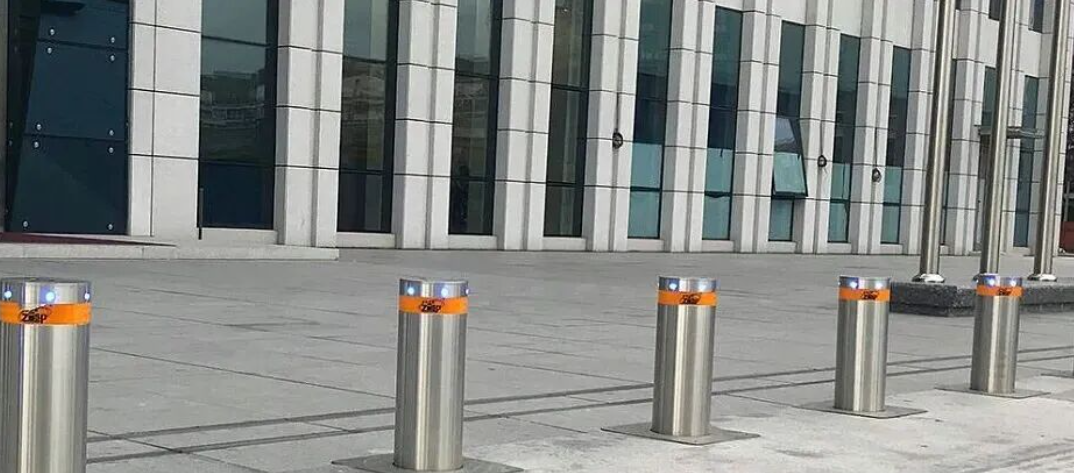

（1）升降柱

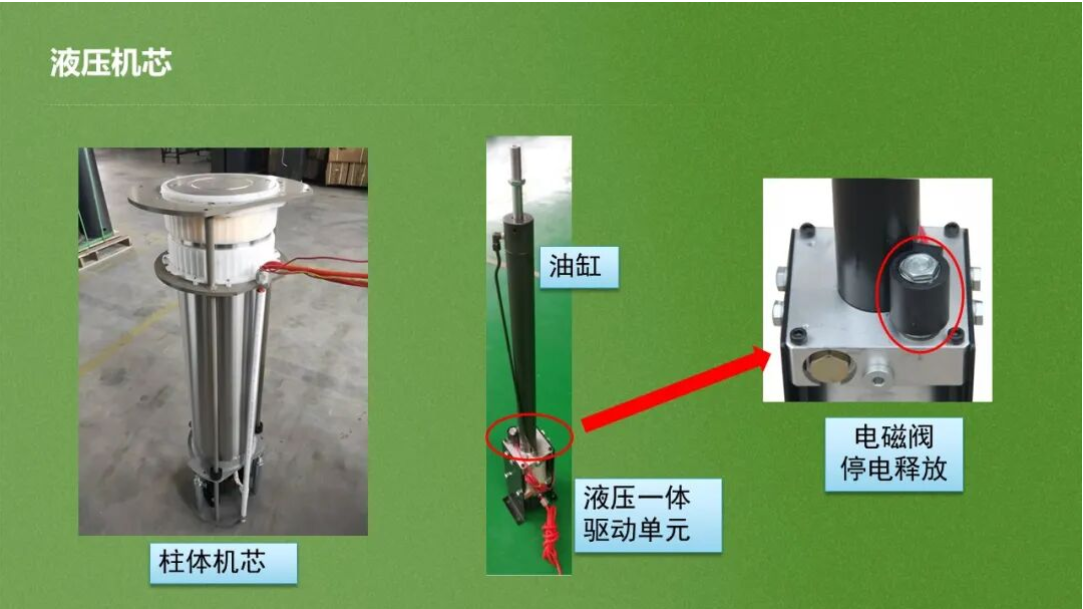

升降柱采取综合控制，既支持现场操作也可以通过接入系统平台中进行远程升降控制。支持应急释放功能，防止断电情况下柱体不能下降

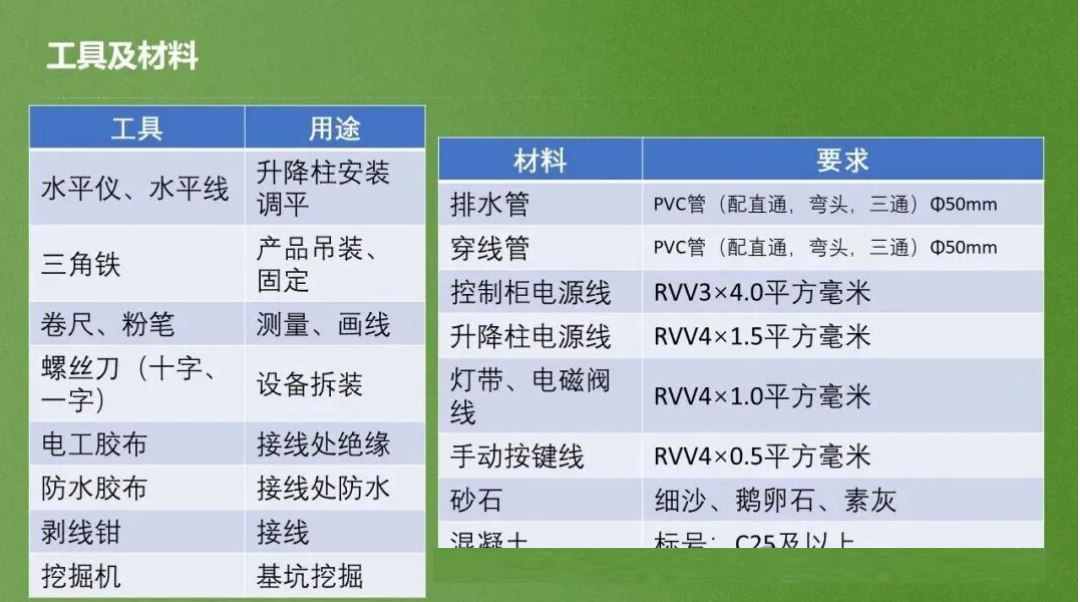

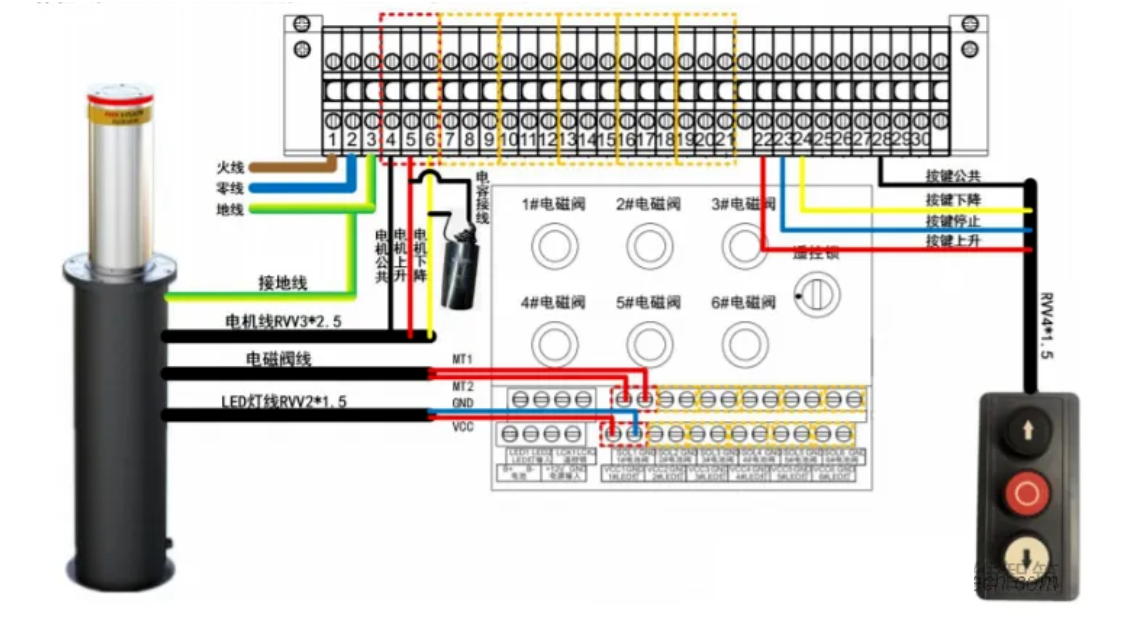

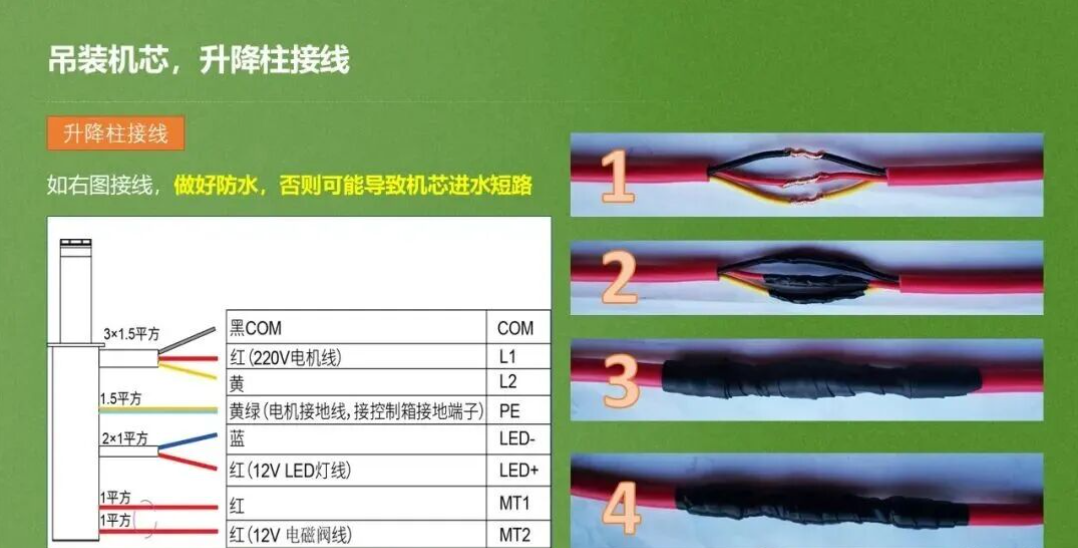

升降柱的甩线包含：一根三芯硅胶护套线（电机线）、一根两芯硅胶护套线（LED 线）、两根单芯红色护套线（电磁阀线）、一根单芯黄绿色护套线（地线）。其中电机线和地线与预埋线 RVV4*2.5 相接，电磁阀线和 LED 线与预埋线 RVV4*1.5 相接，接好后再把预埋线接到升降柱控制箱。

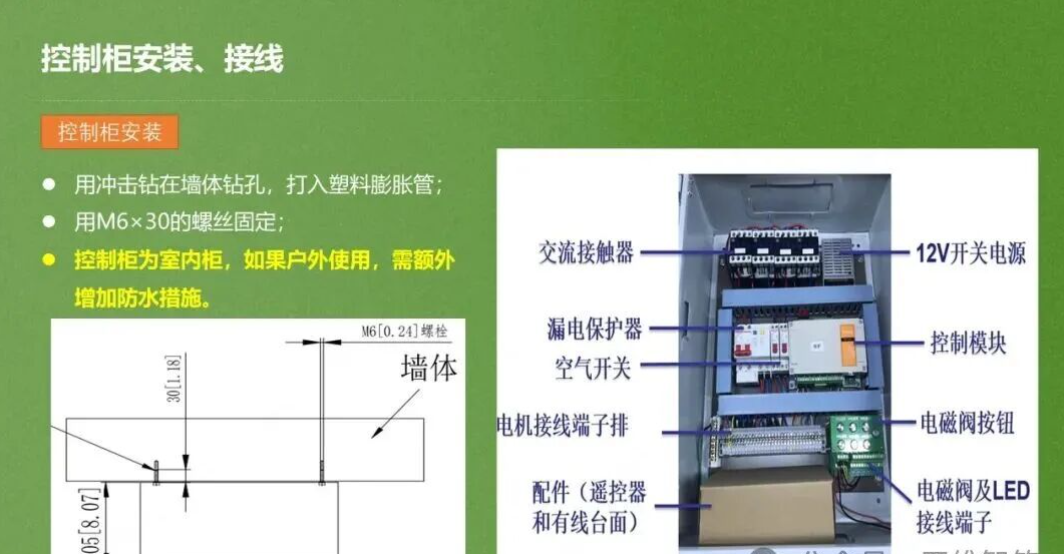

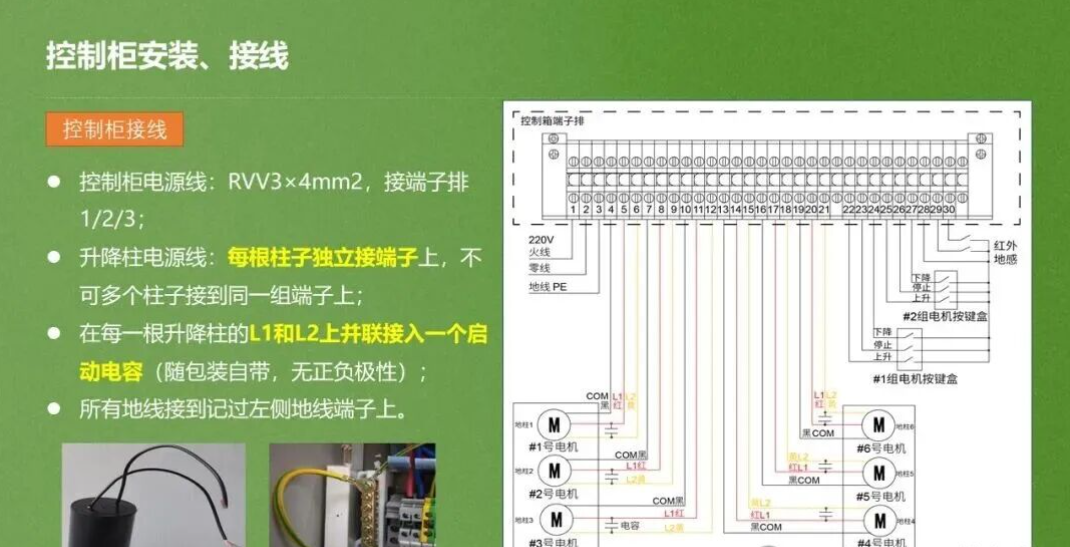

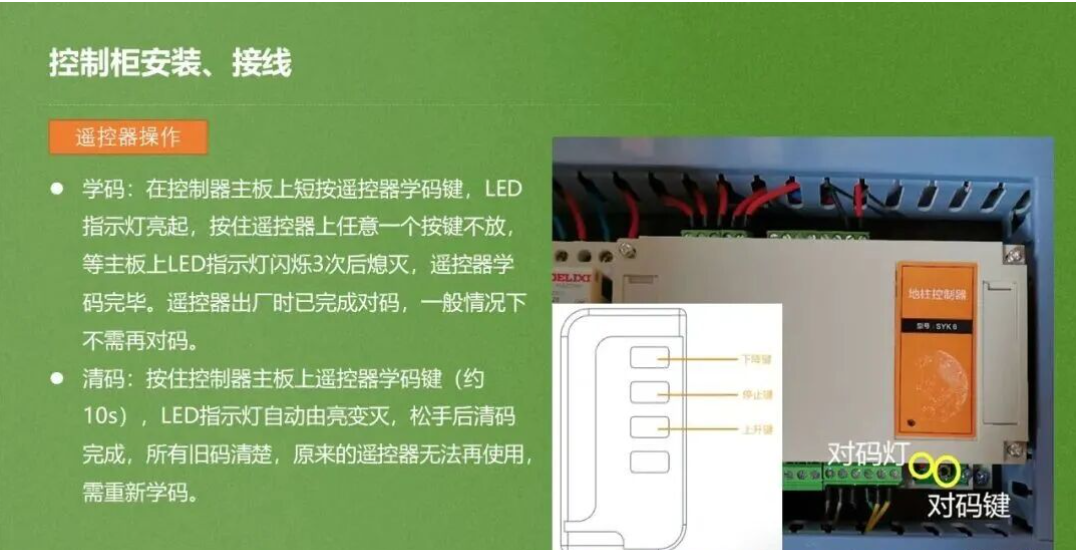

（2）升降柱控制箱

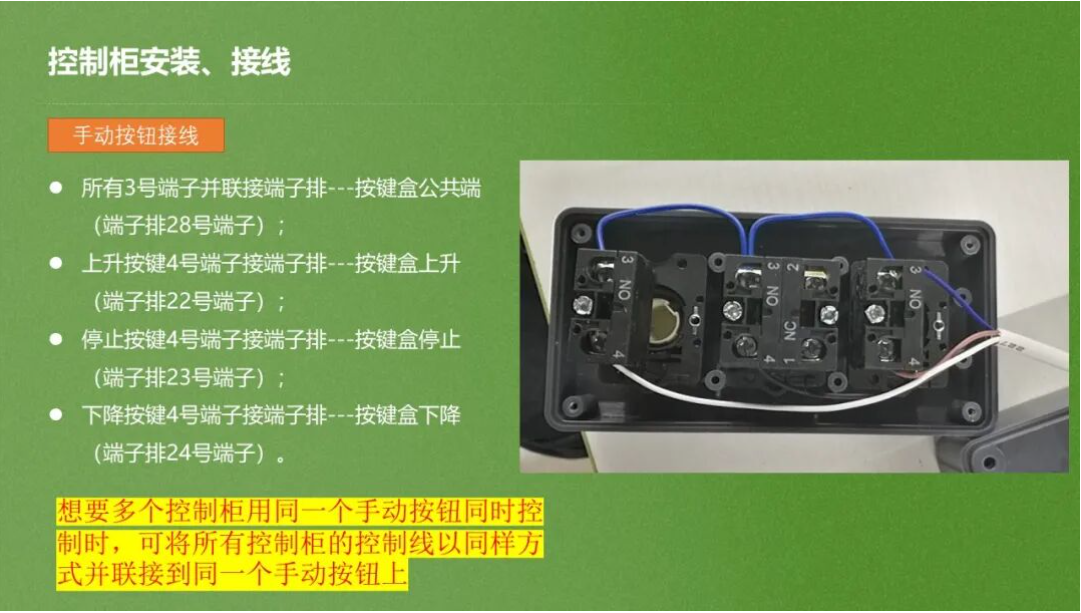

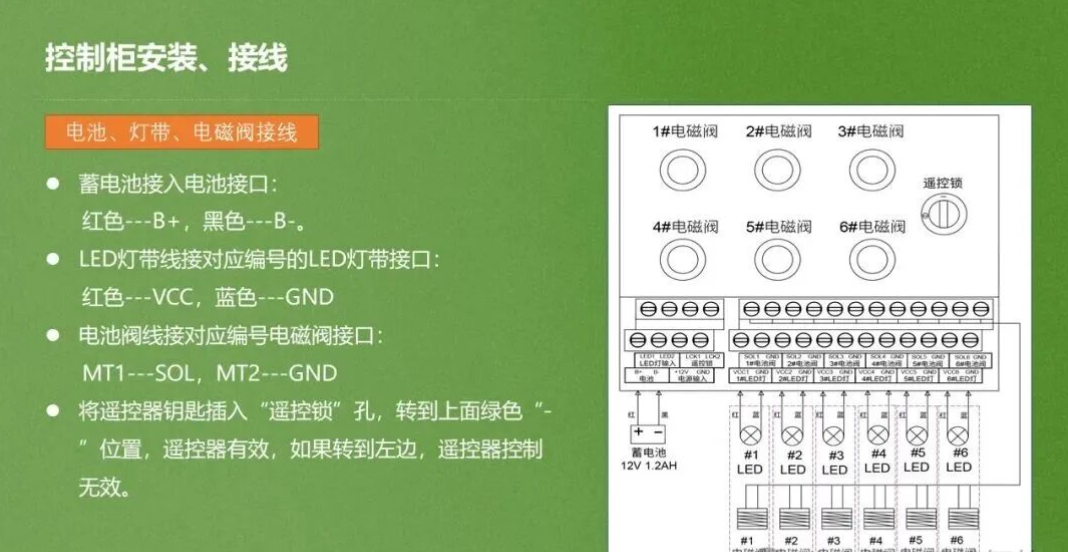

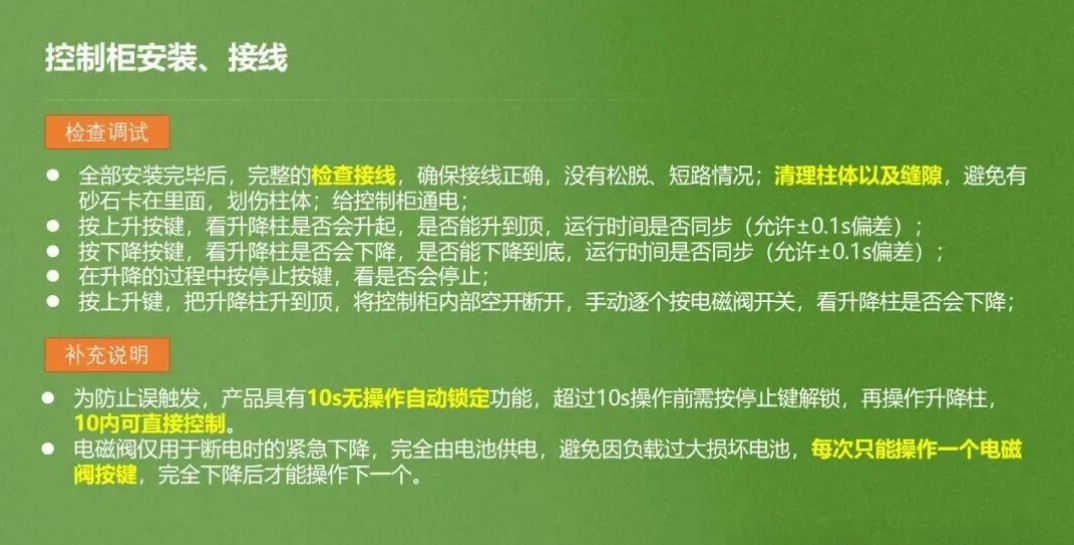

用于控制升降柱，可实现常规线控遥控功能。支持紧急情况下电磁阀应急释放，防止断电情况下柱体不能下降；可同步控制多台升降柱体起降，环境适应能力强，能抵抗较强电磁干扰。

1.2 车辆防冲撞系统网络传输

前端主要由交换机、光纤收发器等组成；升降柱接入到控制箱，控制箱通过网口接入到交换机。升降柱控制盒，主要是采用线控盒、遥控器及面板按键控制，内部由逻辑控制模块、电源模块、接触开关等组成，实现对升降柱的上升、下降、应急释放等控制及对升降柱状态监测。中心网络主要由接入交换机以及核心交换机组成。

1.3 车辆防冲撞系统管理中心

管理中心需要部署一套综合安防管理平台，包括车辆防冲撞子系统。可以实现升降柱状态展示、远程控制、权限控制、操作记录等功能。

2. 车辆升降柱系统部署

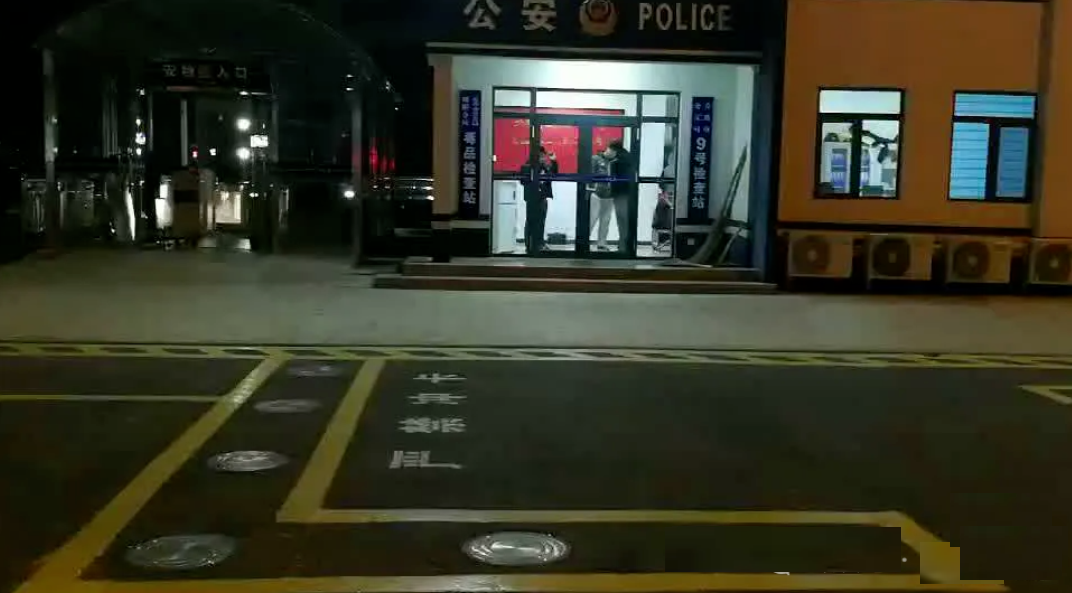

广泛应用于小区、公园、风景区、学校、停车场、机关单位、监狱、机场、码头、交通管理、使馆、石油化工等场所的车辆通道控制。

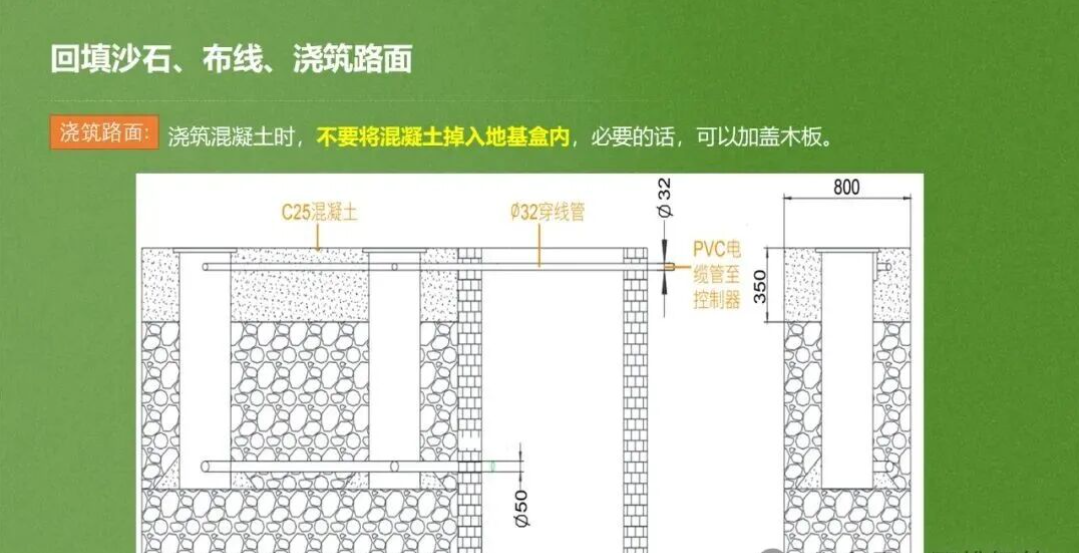

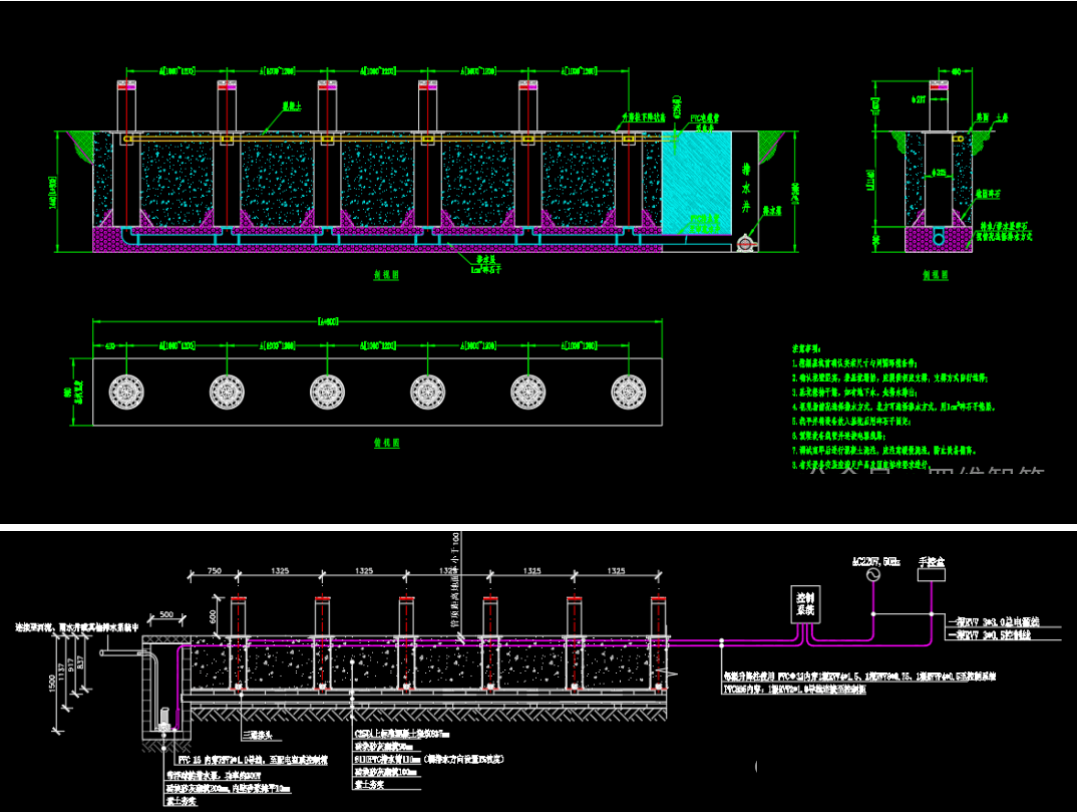

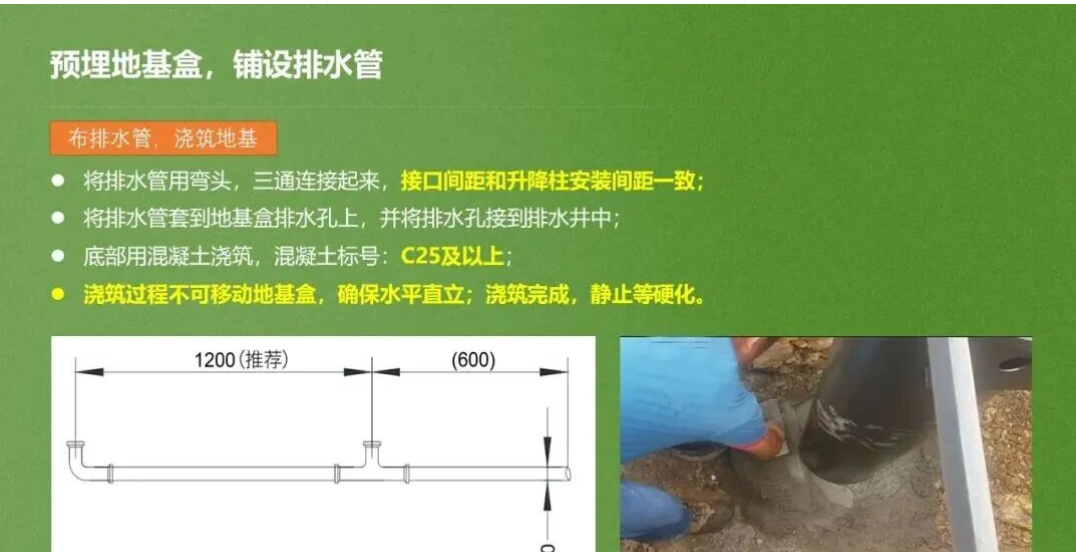

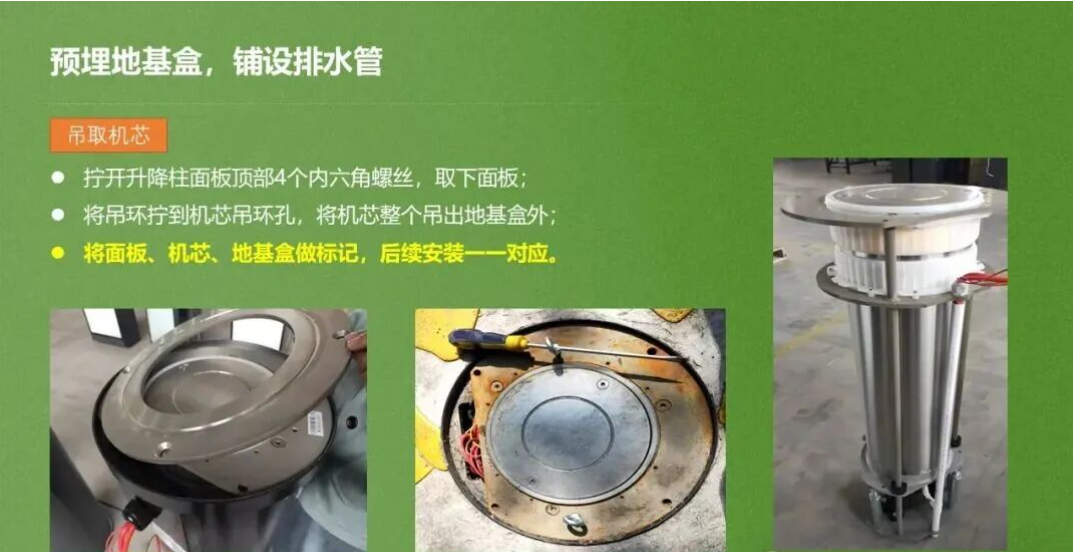

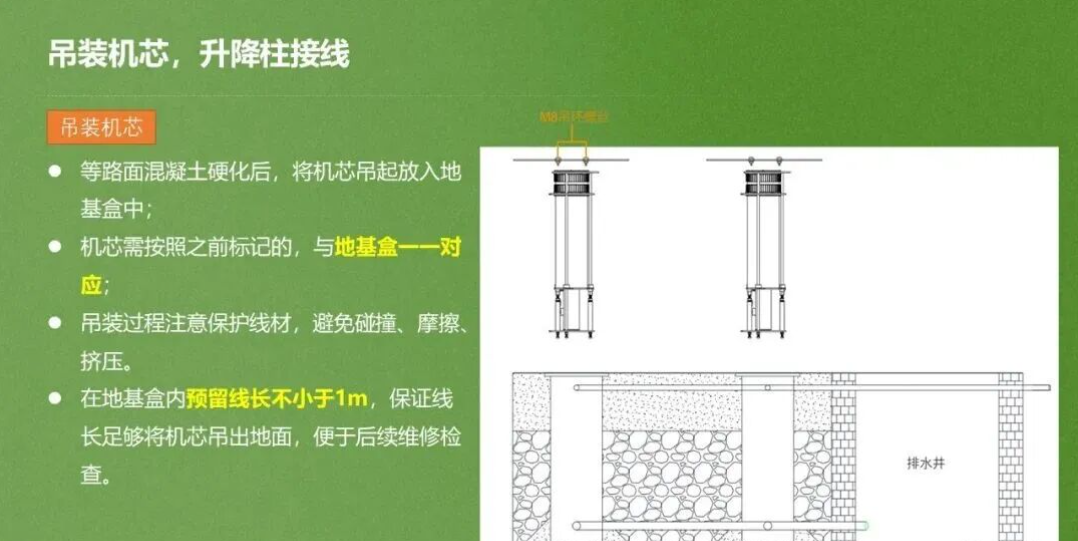

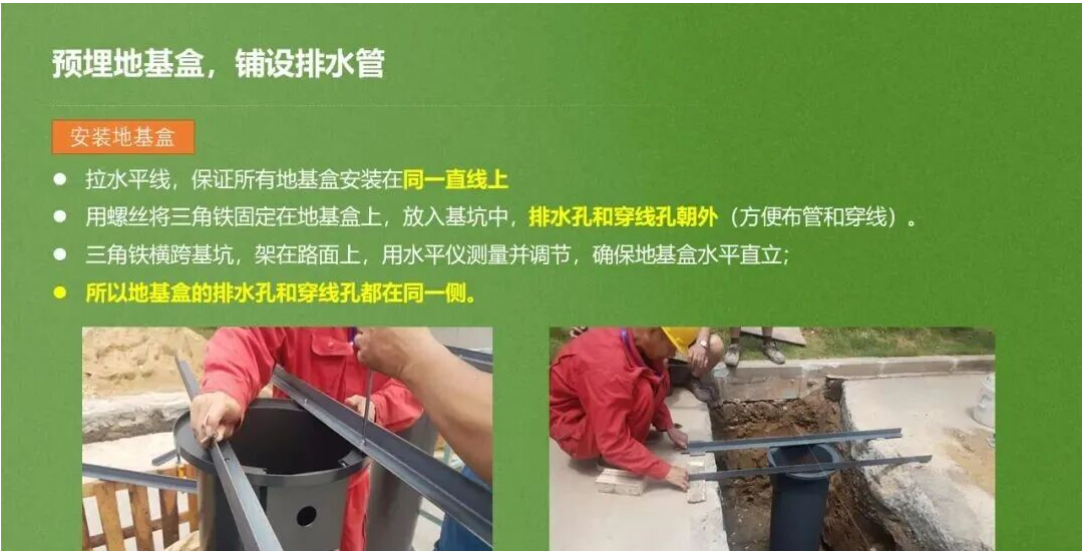

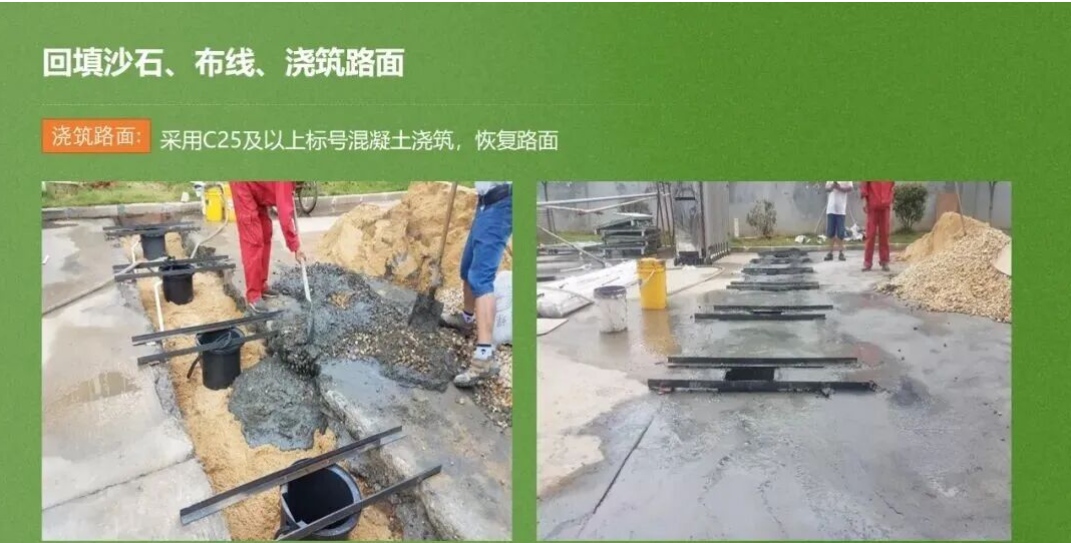

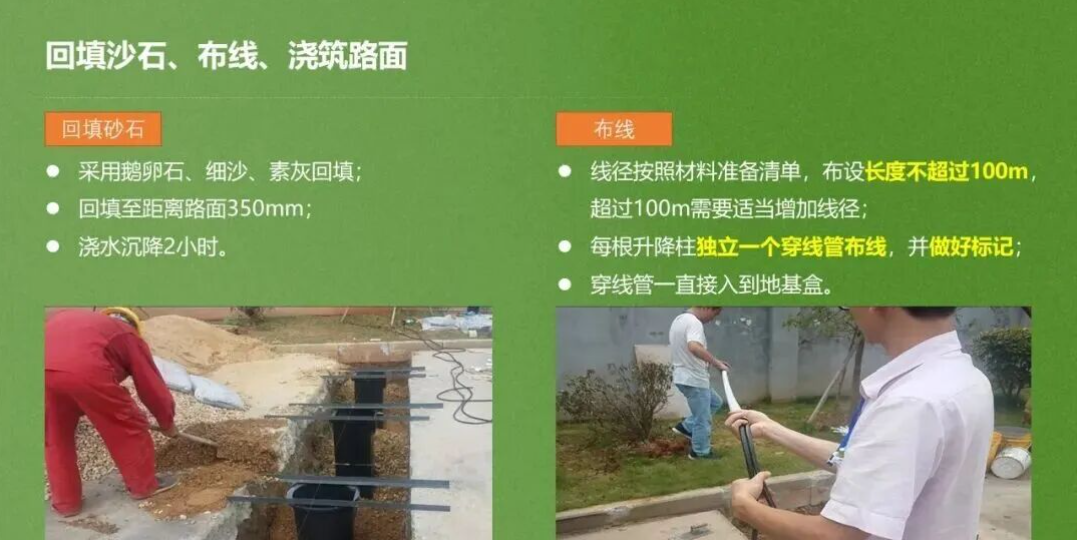

（1）升降柱安装

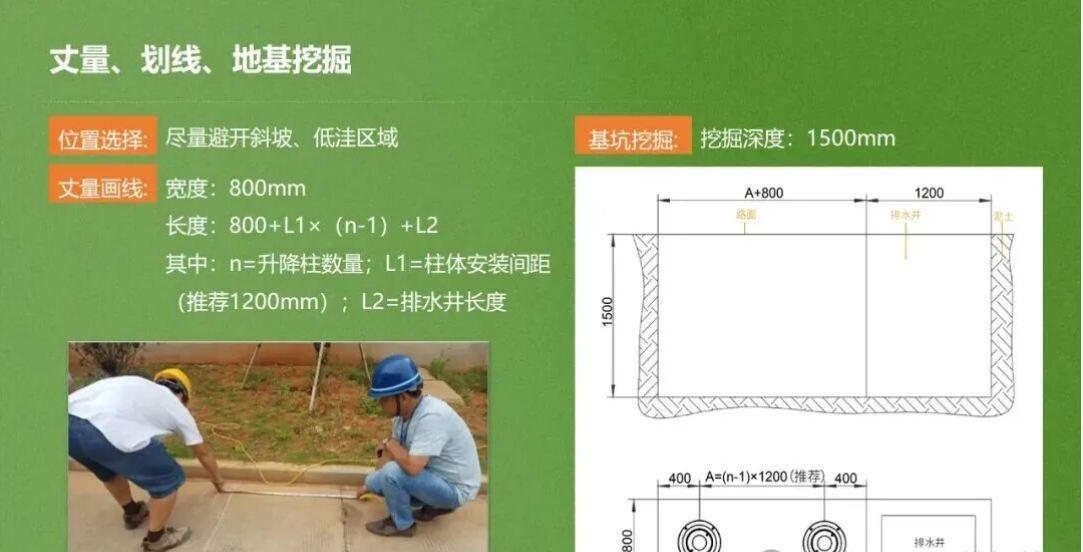

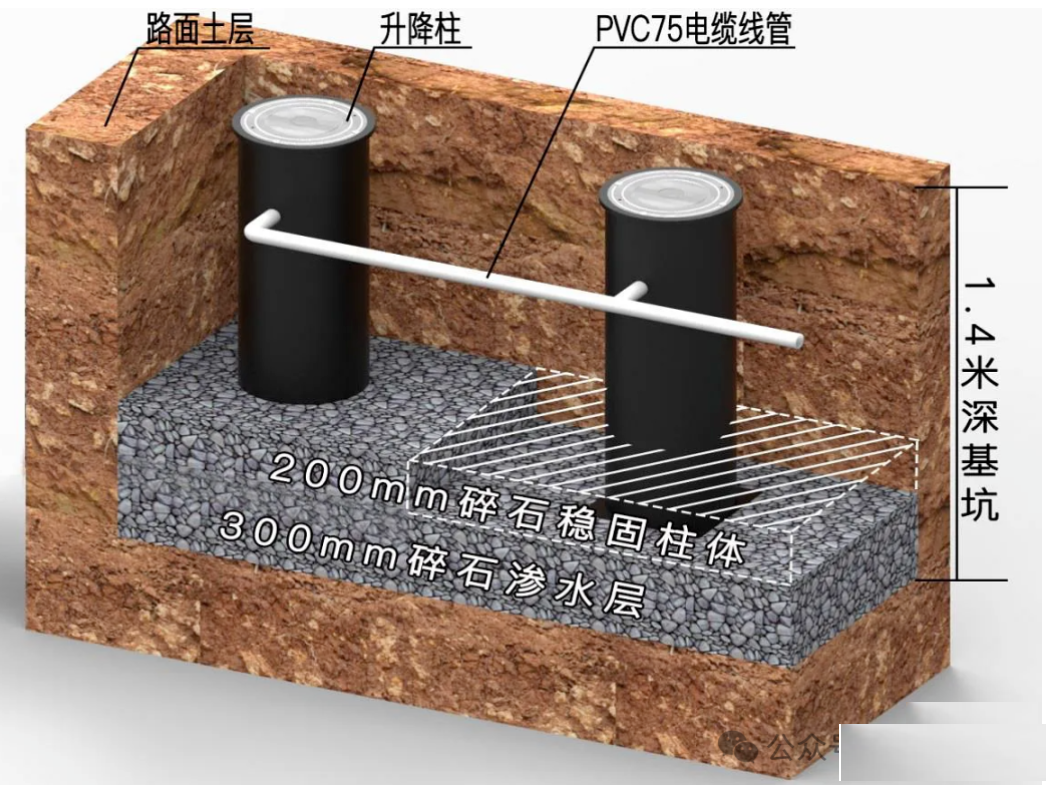

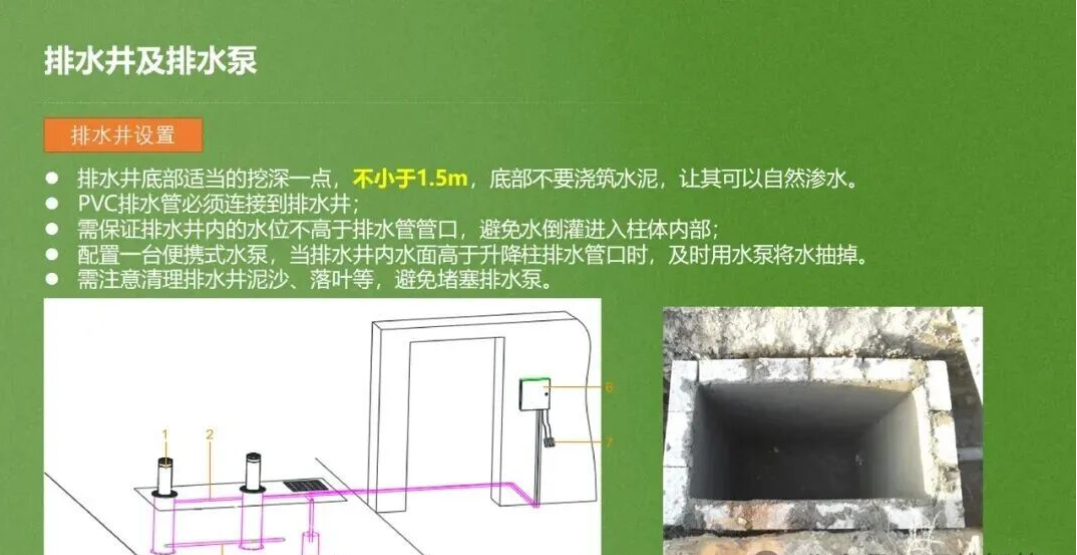

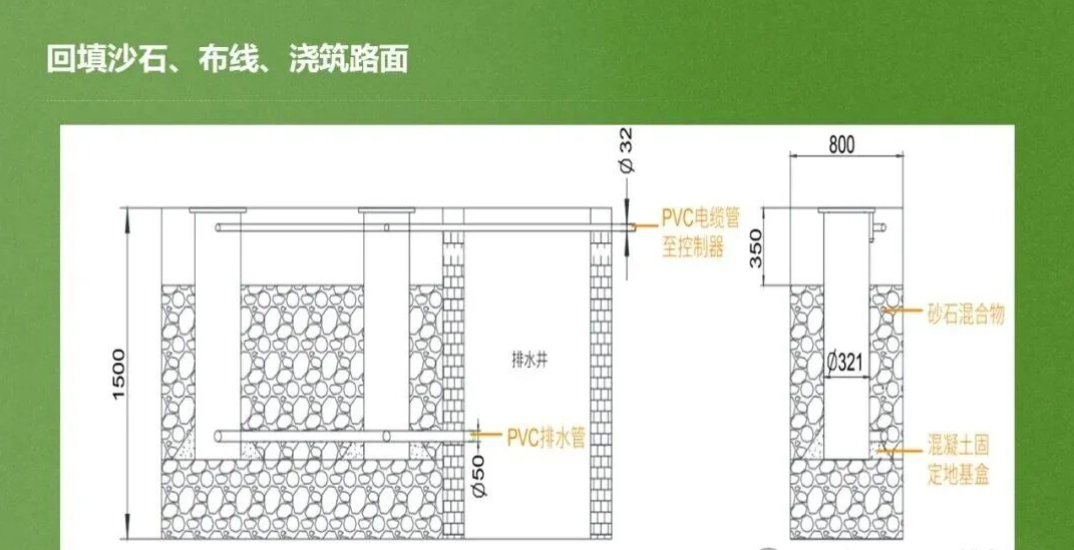

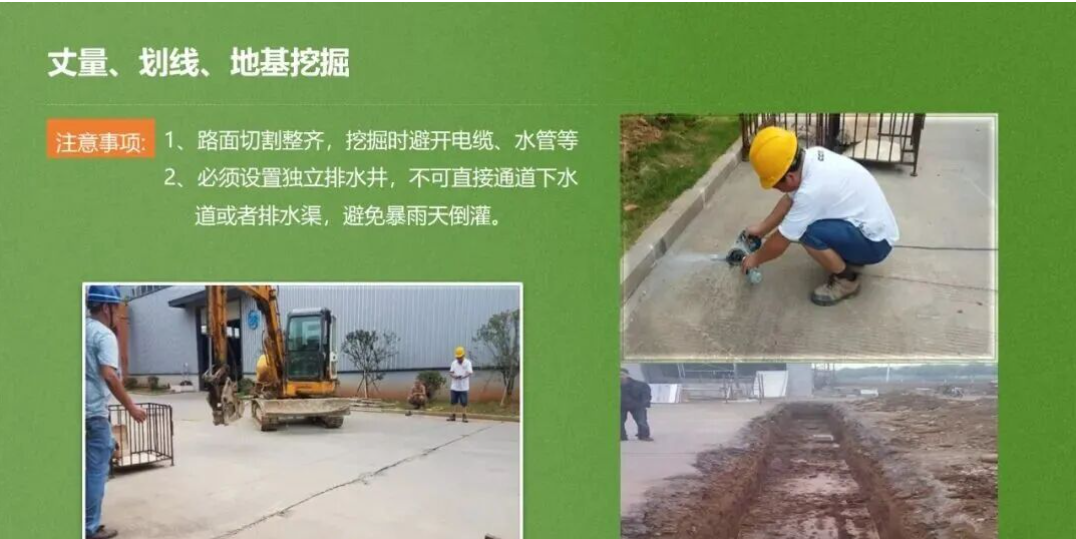

步骤一：挖基础坑洞，长度：根据现场确定尺寸；宽度：800mm；深度：1400mm（包含 300mm 的渗水层或地基）

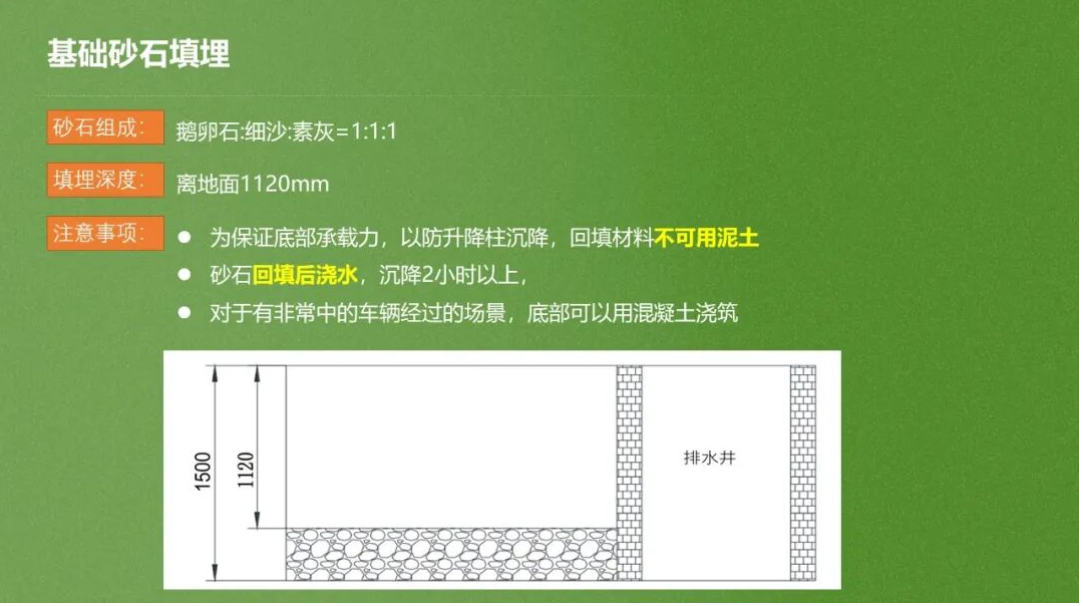

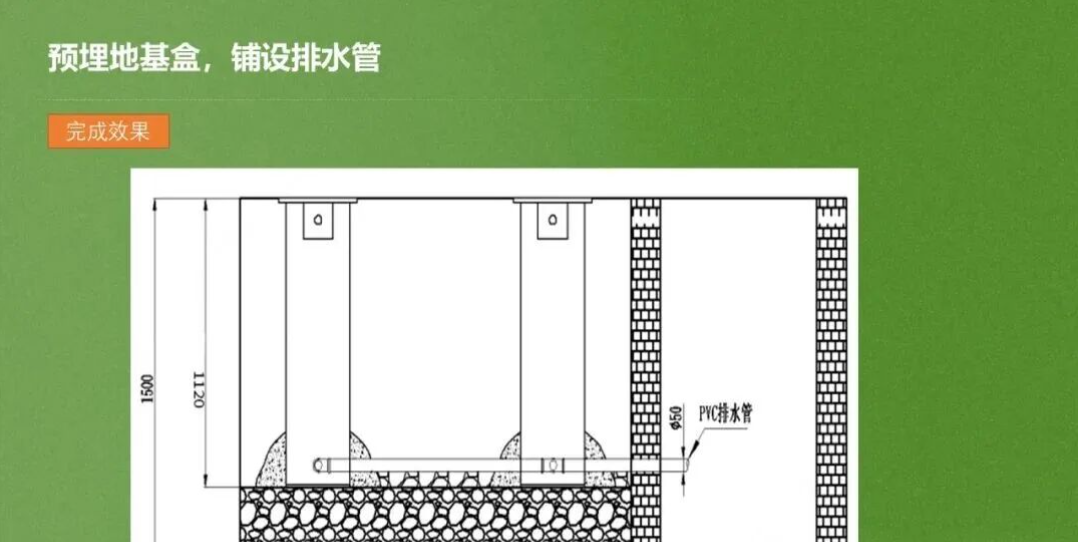

步骤二：做渗水层，自基坑底部向上垫起做 300mm 渗水层，渗水层铺平，防止设备下陷；

（2）传输网络

内部局域网需要预先部署，通用园区、机关单位、机场、景区等场景一般都有局域网，小区场景下对于新开发楼盘来说一般不需要担心，而对于旧小区改造来说则要重点考虑：小区是否有内部局域网，如果有那么网络是否通畅，是否有线路老化、断网现象，是否需要进行网络改造，如何改造等等。

3. 车辆升降柱系统功能

车辆防冲撞子系统以通用安防场景为基础，以设备接入框架为规范实现统一设备接入，基于简单设备管理、资源目录服务、核心服务、事件服务、消息队列等基础服务、实现了升降柱状态展示、远程控制、权限控制、操作记录等功能。提供独立客户端应用服务能力，主要包含远程控制、权限控制、状态展示、操作记录保存等等。具体功能如下：

• 支持升降柱设备接入平台管理，显示设备接入状态；

• 控制盒控制：支持按控制盒维度、远程控制设备一键升起、降下、暂停能力；升降柱组控制：支持按升降柱组维度、远程控制设备一键升起、降下、暂停能力；

• 升降柱查看：支持按控制盒配置操作员账户的查看设备信息和设备状态的权限；

• 升降柱控制：支持按控制盒配置操作员账户的升起、降下、停止控制权限；

• 设备基本信息：支持升降柱客户端展示设备基本信息、安装位置、在线状态（在线/离线）、设备升降状态；

• （关联监控点）视频预览：关联监控点的实时视频预览；

• 关联监控点配置: 最大支持升降柱关联 4 个监控点的实时视频预览；

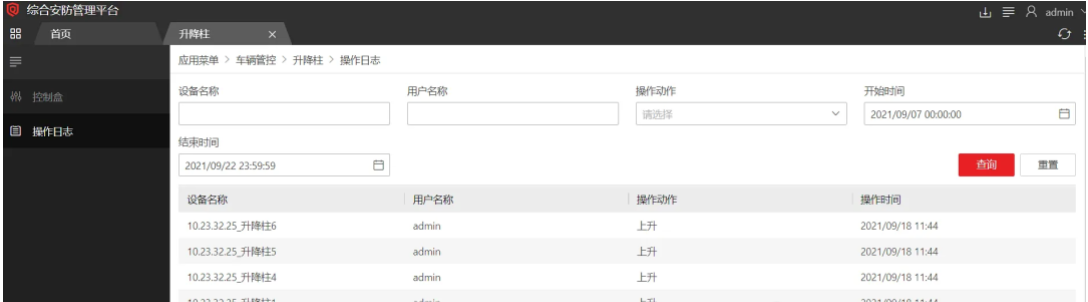

• 操作日志展示: 支持升降柱控制的操作历史记录展示；
