北京小区弱电智能化系统工程找凯源恒润北京监控安装工程公司，分享弱电系统光交箱尾纤布线规范！

北京小区弱电系统常用的光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分枝，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。一般，光缆交接箱是馈线光缆和配线光缆的划分点。

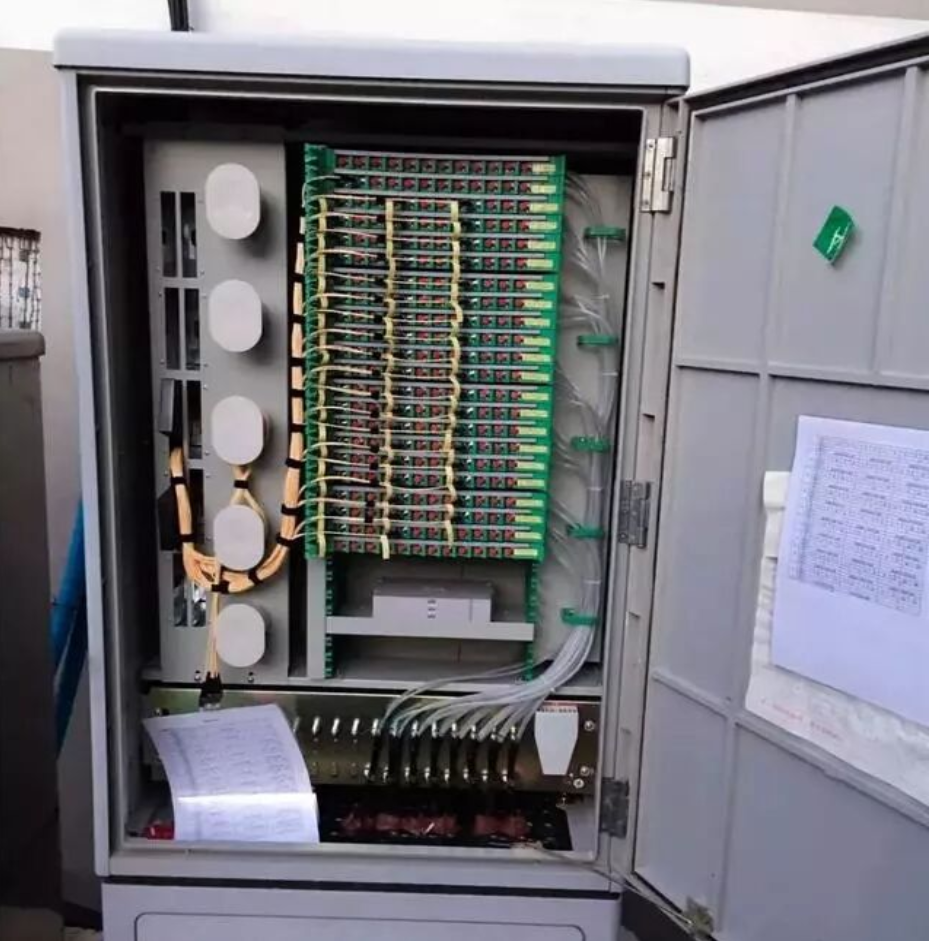

1.光交箱箱体门锁完好，外观干净整洁，箱内无垃圾杂物。

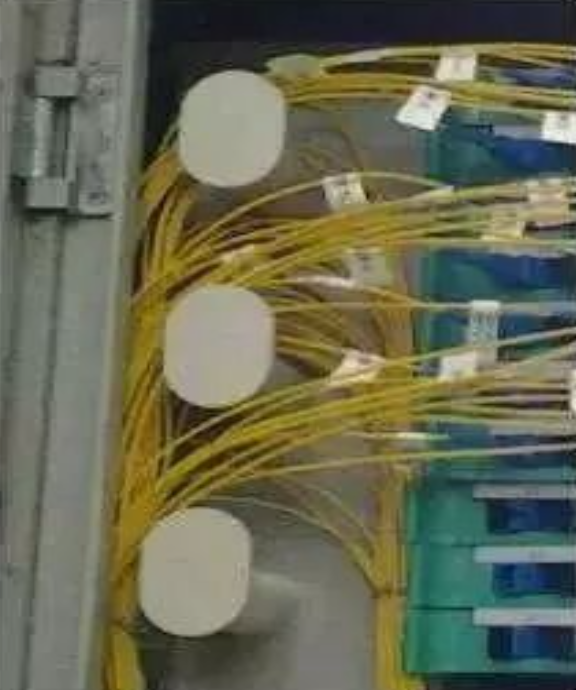

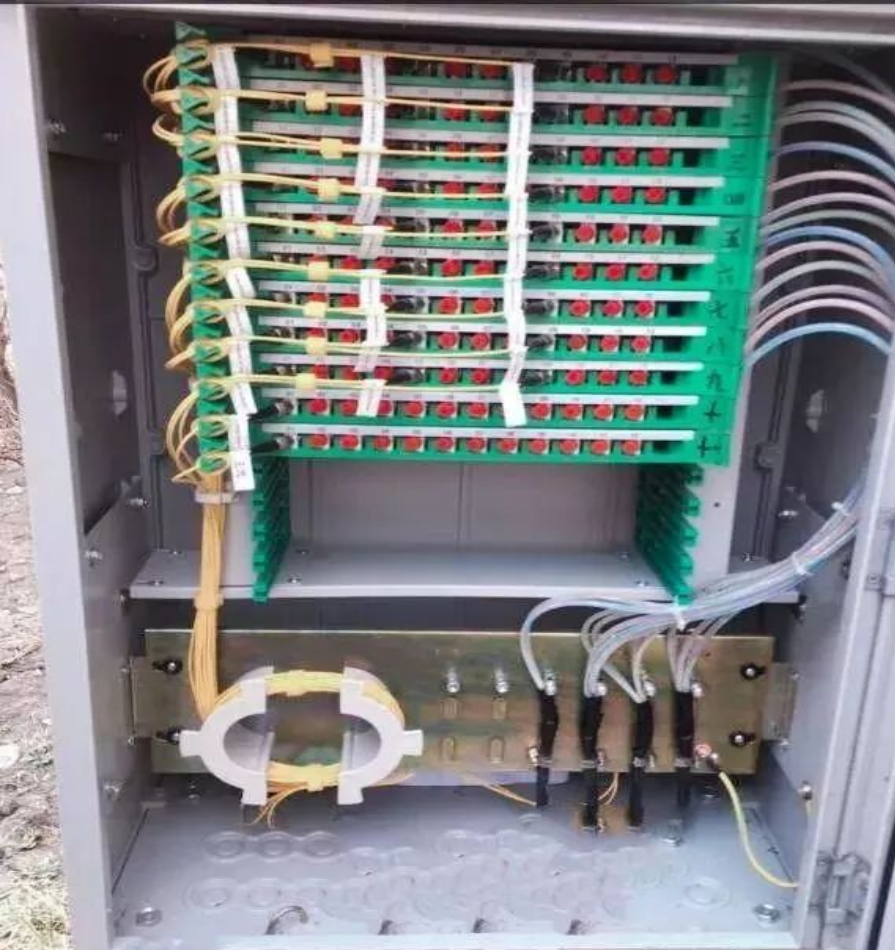

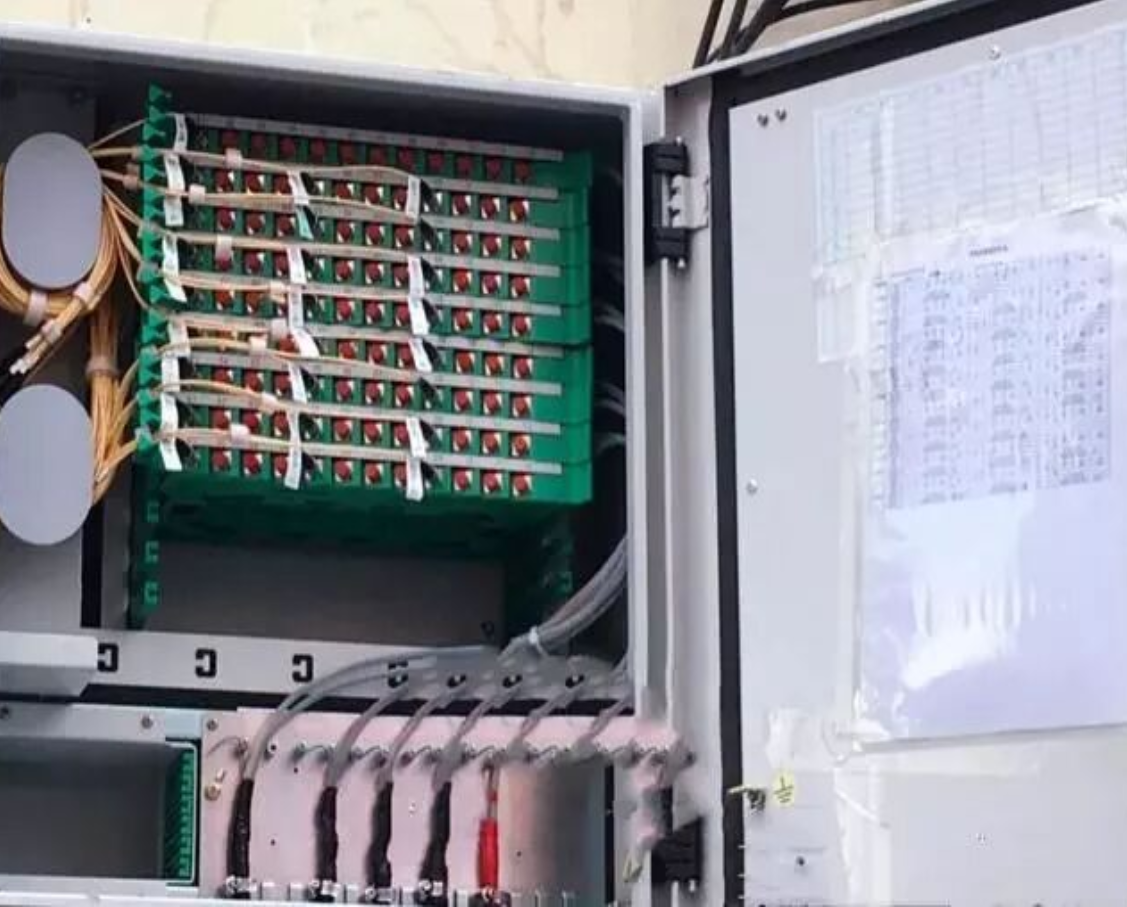

2.光交箱内光纤跳线走线横平竖直，自然、整齐、不受力。避免交叉、牵拉、挤压、扭绞现象。箱内跳纤盘绕整齐、固定绑扎。

3.光交箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。

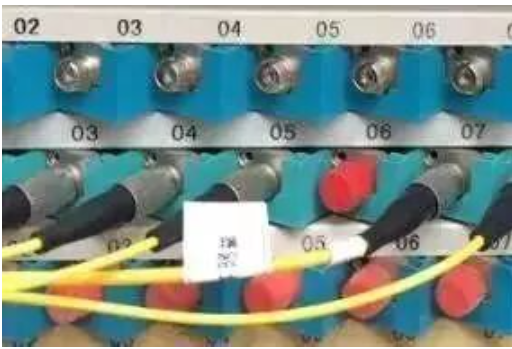

4.光交箱法兰盘上不使用的端口，防尘帽需盖好。

1.跳纤长度复核规范：一般光交箱中以1米长的尾纤为宜，最长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。

2.走线规范必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。

3.尾纤盘绕，需直径大于6CM。

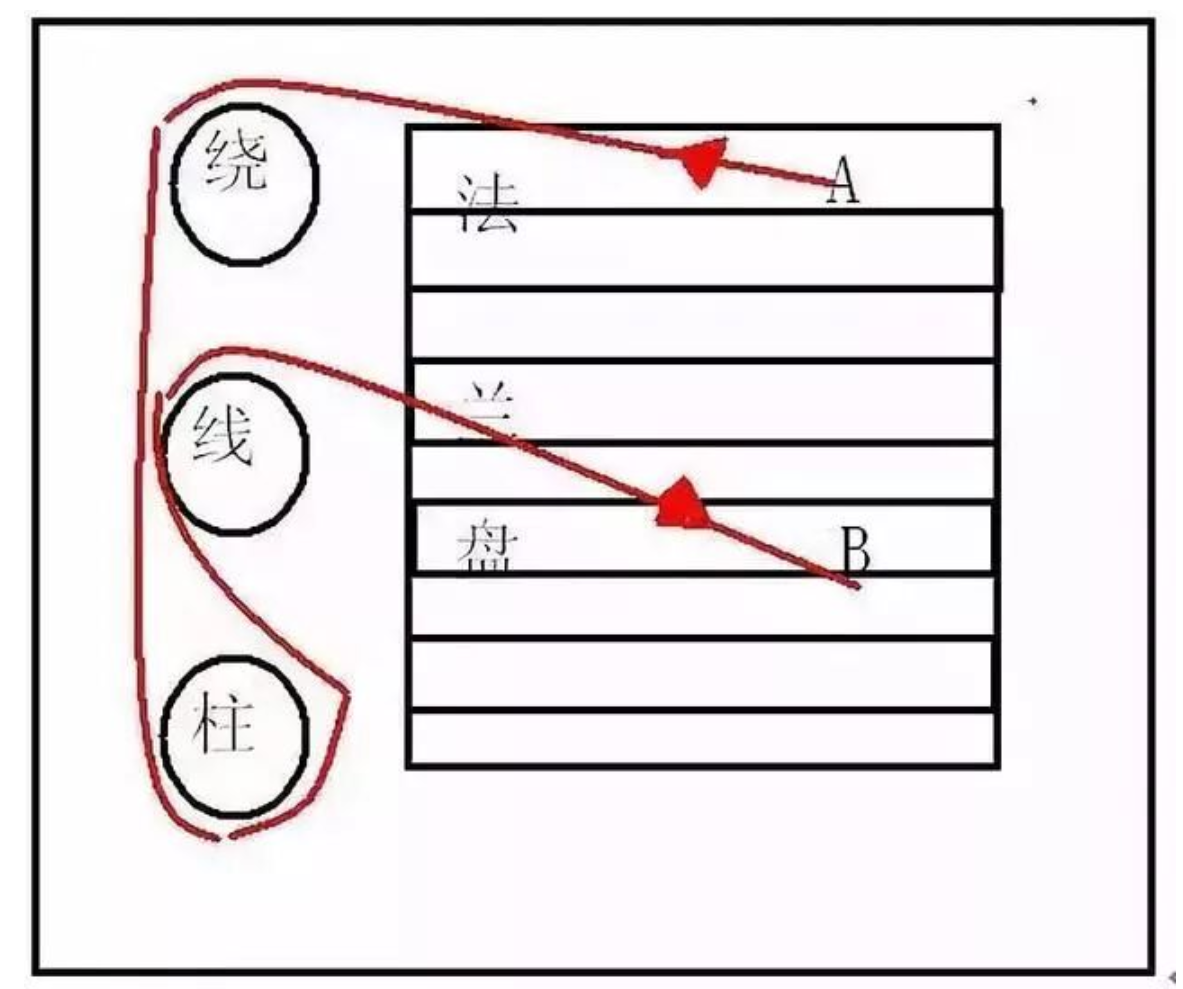

画图为例：

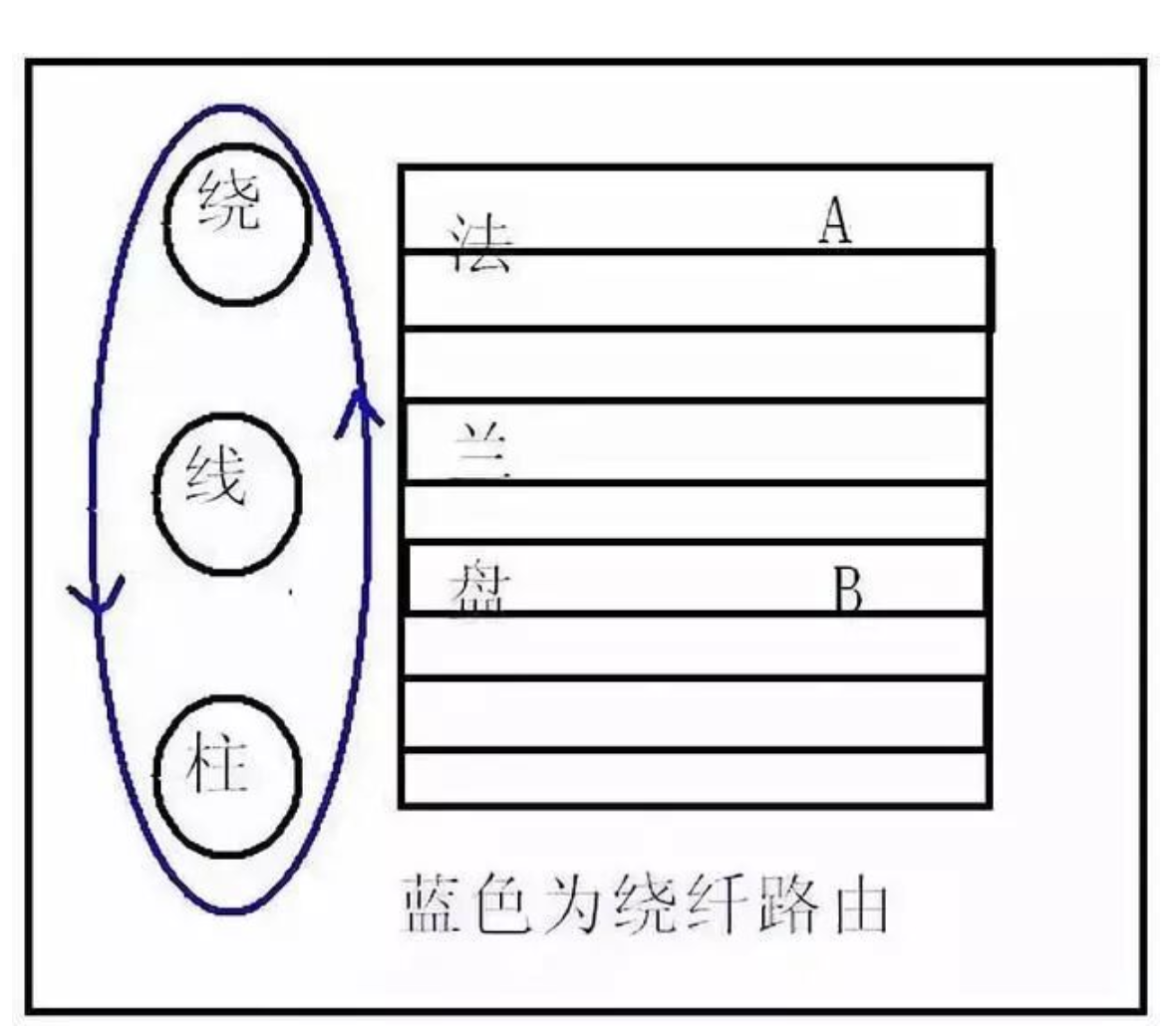

左侧为绕线柱，右侧为法兰盘，现在需要从A点跳纤至B点。

蓝色箭头圈为走线路由。

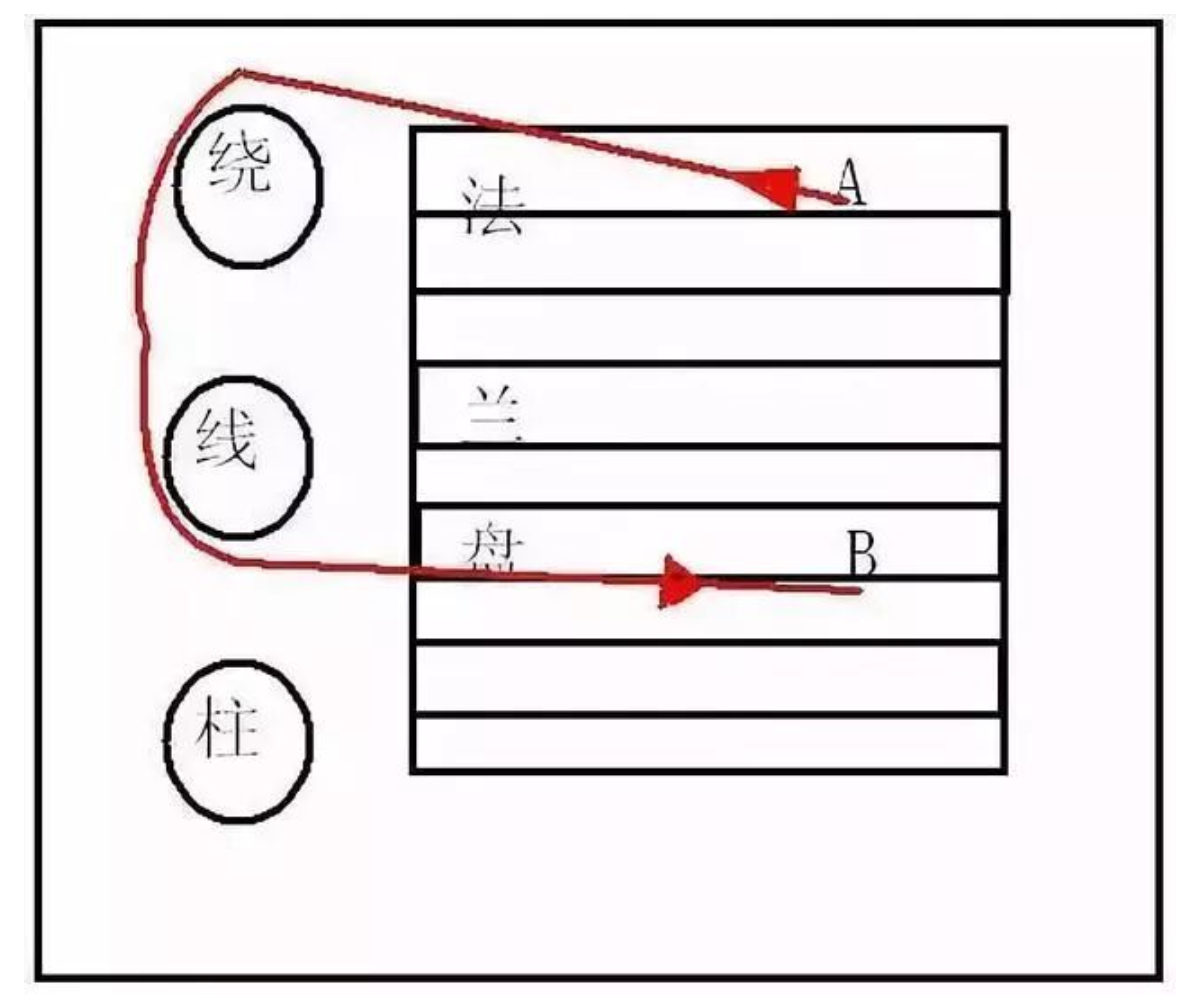

根据尾纤的长短，可以有三种绕线方式：

特别注意：

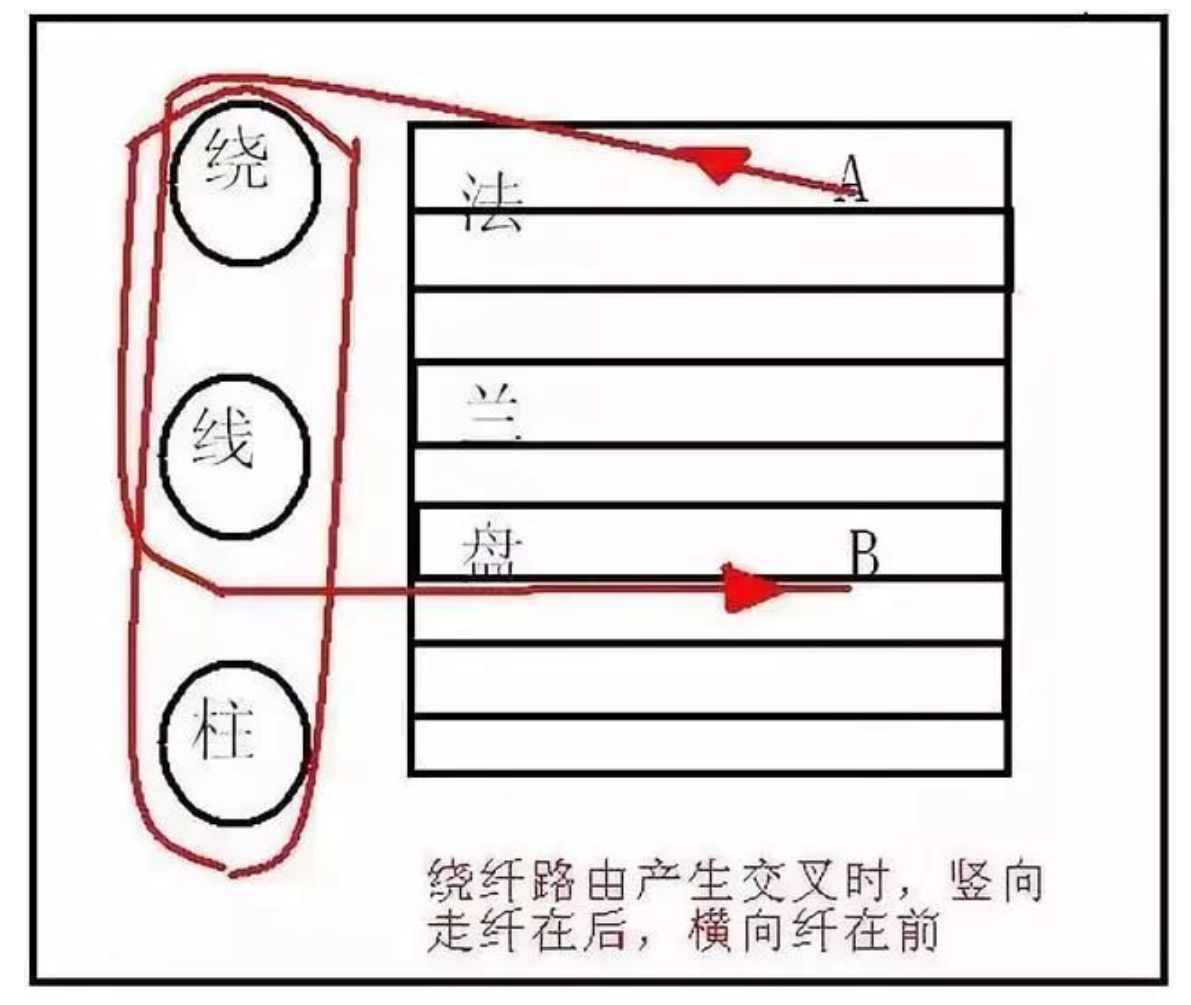

如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。

1.箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大。

2.法兰盘防尘帽缺失。

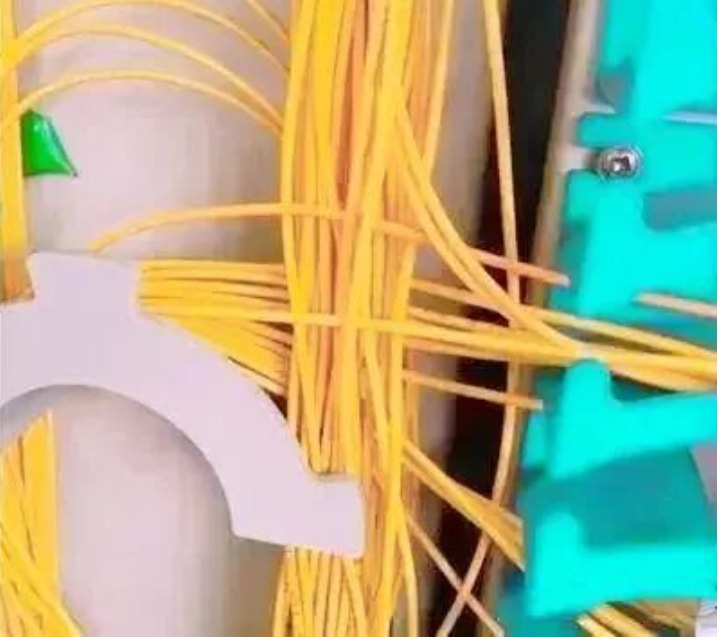

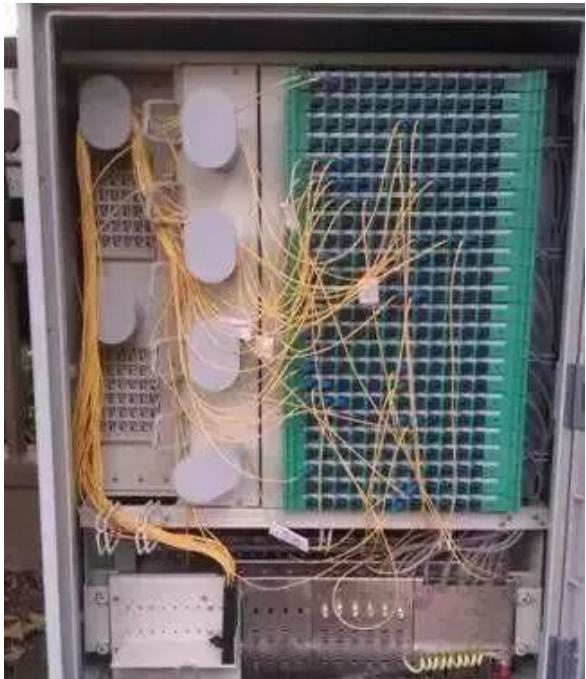

3.跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕。

4.跳纤没有捆扎固定，垂坠散落。
