北京医院监控安装找凯源恒润北京监控安装工程公司，分享电气管路敷设施工工艺！

本工程所有电气用穿线管均为热镀锌钢管，SC32及以上均为明敷，SC32及以下均为暗敷。在地库、电气室和机械室中的导管系统应明线安装在墙或天花板上。安装在其他区域的导管系统为隐藏导管，在假吊顶内的导管必须明安装在墙上或天花板上。

（1）电气明配管流程

材料进场检验→管材及支吊架加工→测定箱盒工及支吊架位置→固定支吊架→固定管盒→管路敷设→管路接地

（2）单根明配管做法

单根明配管采用圆钢支架及管卡固定。做法见下图：

单根钢管在吊顶内安装示意图

1-单边管卡2-接地线3-接线盒4-接地卡5-钢管

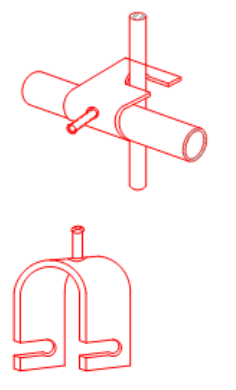

单边管卡大样图

（3）成排明配管做法

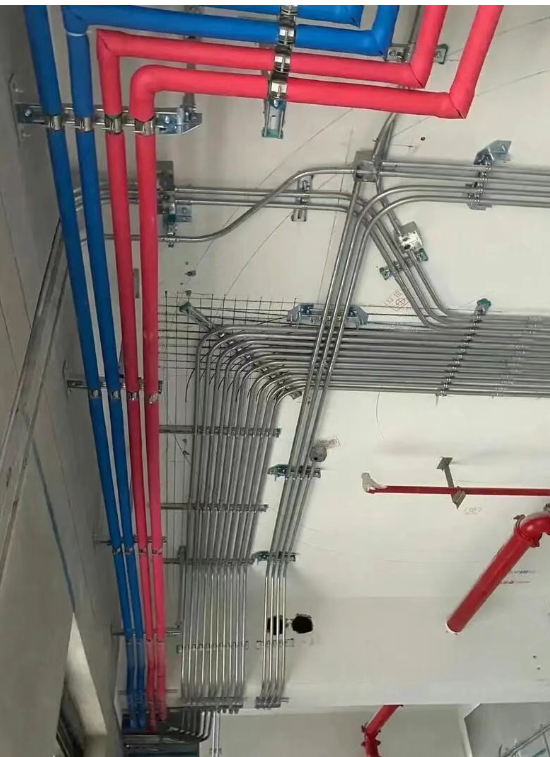

明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。

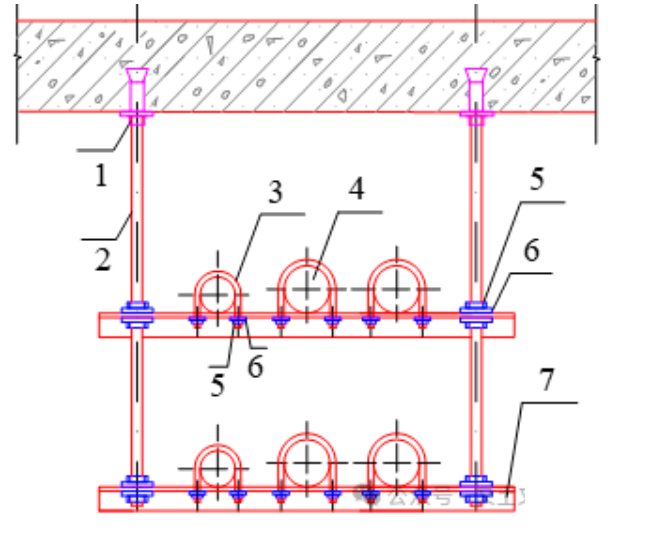

成排明配电线管采用圆钢作吊杆，角钢作横担固定。做法见下图：

符号说明：1-膨胀螺栓2-吊杆3-U形螺丝管卡4-钢管5-螺母M8～M10

7-角钢支架6-垫圈8～10

（4）热镀锌钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整，一般需对管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处用锁紧螺母固定牢固，装设好镀锌接地线卡。

（5）钢管管卡间的最大距离如下：

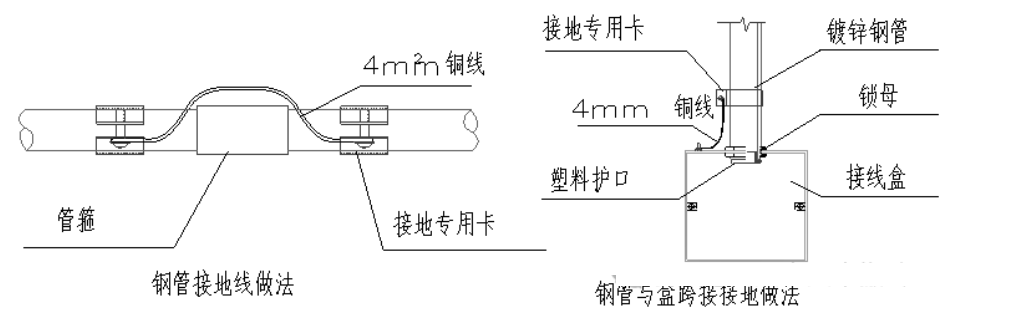

（6）明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具或接线盒、箱边缘的距离为300mm。明配管管箍连接处、明配管与接线盒连接处跨接地做法见下图:

（7）钢管进入配电箱时，应使用配电箱的敲落孔，无敲落孔时使用专用开孔器按管径大小开孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露2～3扣。

（8）所有导管须彻底擦洗，去除一切赃物、刺口和潮气。在布线前，所有导管出口须用塞塞住以免水和其他物质进内。接近布线前，所有导管须彻底抹擦至完全干燥及清洁。
