北京弱电系统全系列拓扑图+设备全图解，凯源恒润北京监控安装工程公司助力打通弱电底层认知！

做弱电、智能化、安防工程的朋友，很多人干了好几年，设备会接、调试会做，但始终看不懂整体拓扑、捋不清系统逻辑。

看似杂乱的摄像头、网线、机柜、门禁、广播设备，其实整套弱电系统有一套固定、标准的分层架构。

凯源恒润北京监控安装工程公司结合标准弱电拓扑图+全套设备清单+系统组成逻辑，帮你彻底打通弱电底层认知，从“只会接线”进阶到“懂整套系统架构”

所有楼宇、园区、办公楼、厂房弱电系统，拓扑逻辑完全统一，自上而下分为四层，层层递进、各司其职，看懂分层就看懂了80%的弱电系统：

1. 前端采集层

整个弱电系统的“感知终端”，负责采集画面、声音、信号、数据，是所有数据的来源，遍布现场各个区域。

核心设备：网络摄像头、热成像测温相机、门禁读卡器、人脸机、红外探测器、紧急按钮、广播音箱、信息屏终端、各类传感器

2. 传输接入层

弱电系统的“传输通道”，负责把前端所有设备的数据、信号稳定回传机房，杜绝卡顿、丢包、信号中断，是系统稳定的基础。

核心设备：接入交换机、POE交换机、光纤收发器、楼层机柜、配线架、六类/超六类网线、室内外光纤、跳线、终端底盒

3. 核心处理层

整套弱电系统的核心，所有数据汇总、存储、解码、管控、安全防护都在这里完成，决定整套系统的性能与稳定性。

核心设备：核心交换机、路由器、防火墙、NVR录像机、磁盘阵列、服务器、门禁控制器、音频处理器、系统集成平台

4. 终端应用层

面向管理人员的操作终端，实现可视化查看、远程控制、参数调试、告警查看，是人机交互的窗口。

核心设备：监控大屏、显示器、管理电脑、键盘鼠标、控制终端、触摸查询屏

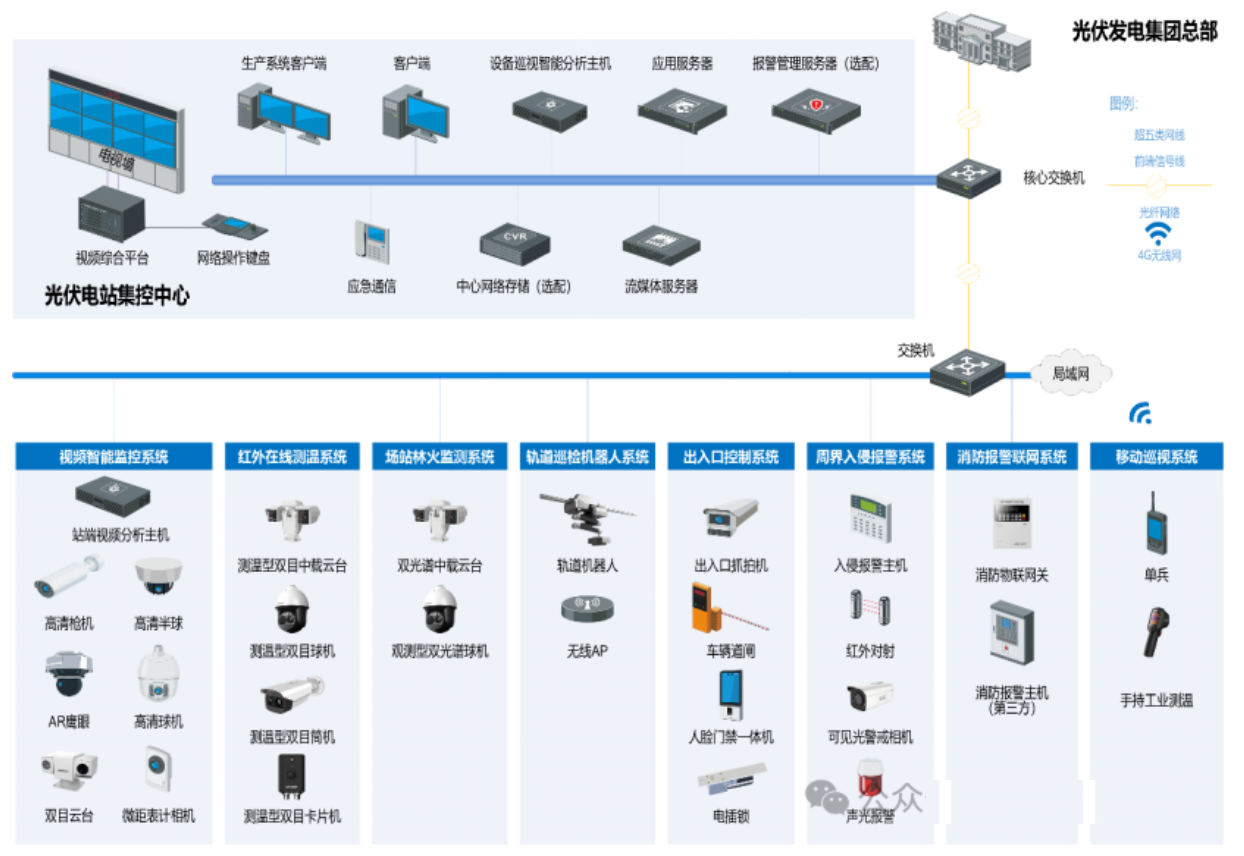

完整弱电系统不是单一监控，而是多系统集成，下面整理工程最常用、最全的8大子系统，含核心设备、功能用途，零基础也能看懂。

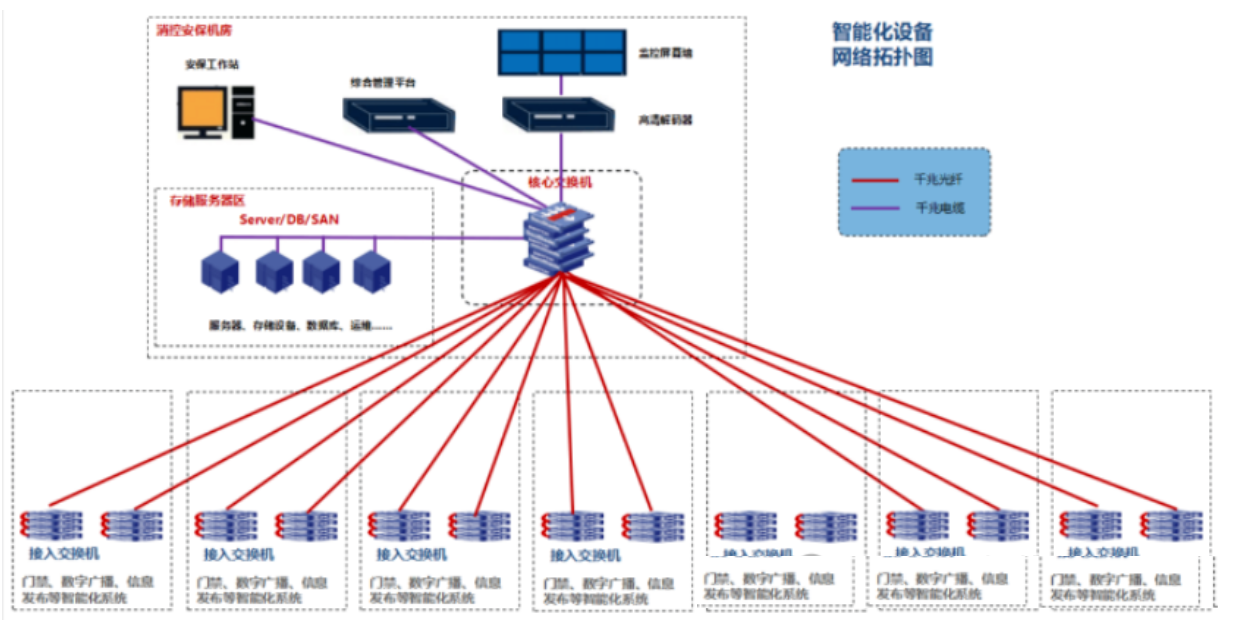

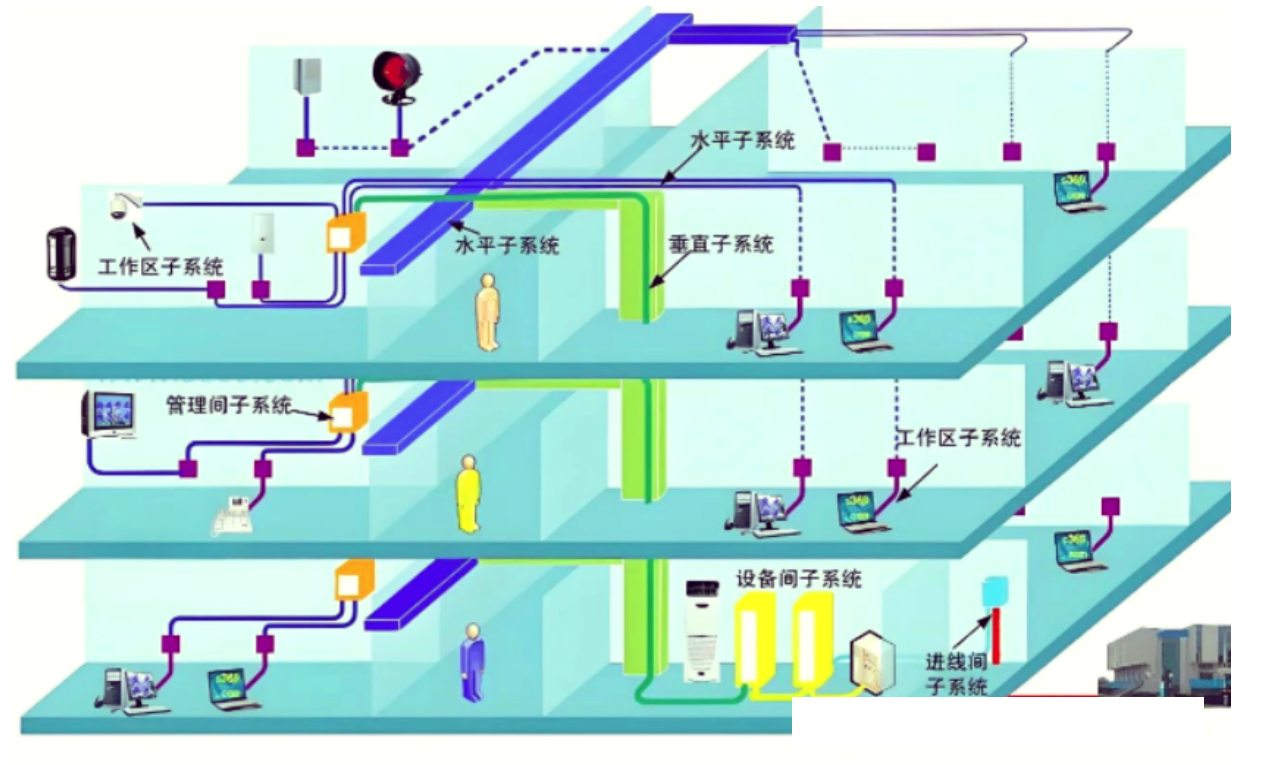

1. 综合布线系统，弱电所有系统的基础

被称为智能建筑的“神经网络”，所有弱电信号、网络传输都依托它实现，采用标准星型拓扑结构，覆盖全场景。

组成设备：光纤主干、超五类/六类网线、配线架、理线架、信息面板、网络跳线、机柜、ODF光纤配线架

核心作用：统一承载网络、监控、门禁、广播等所有弱电信号，是整套系统的底座支撑。

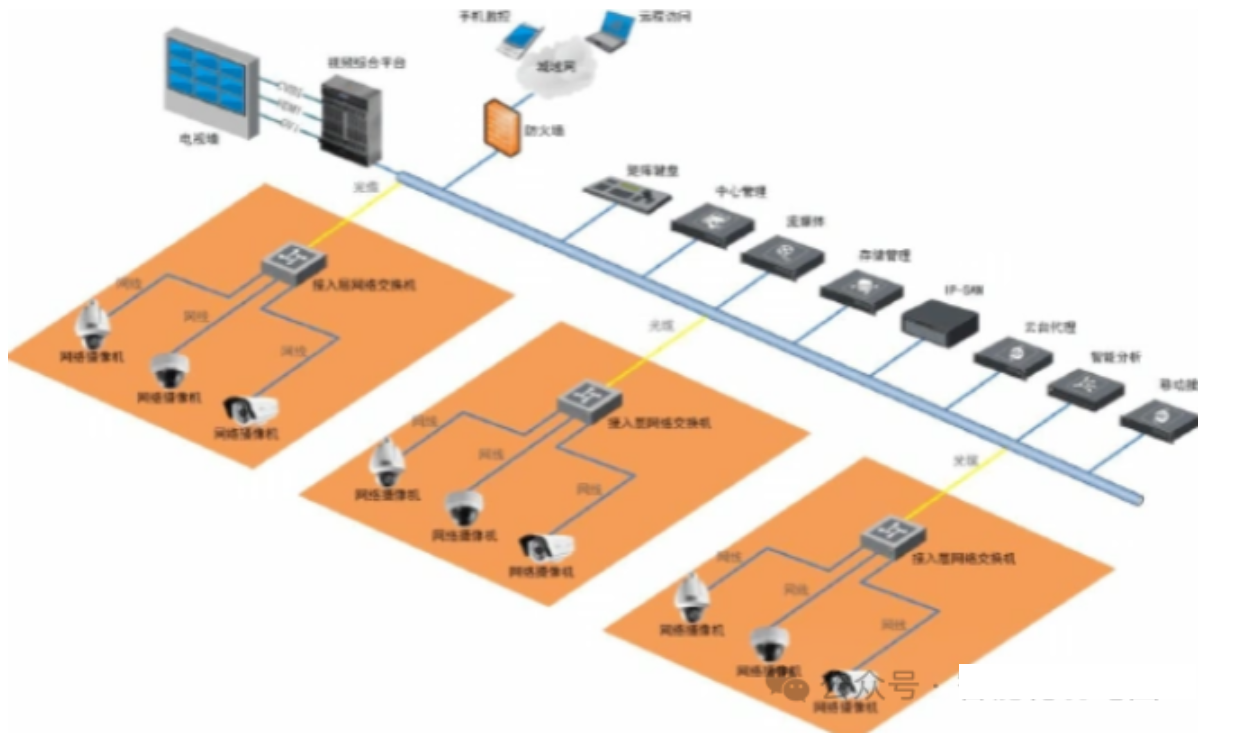

2. 视频监控系统，最核心刚需系统

安防核心子系统，全覆盖实时预览、录像存储、回放溯源、异常预警，适配全场景安防管控。

组成设备：网络摄像机（枪机/半球/球机）、热成像测温相机、POE交换机、NVR录像机、硬盘、监控专用显示器、拼接大屏

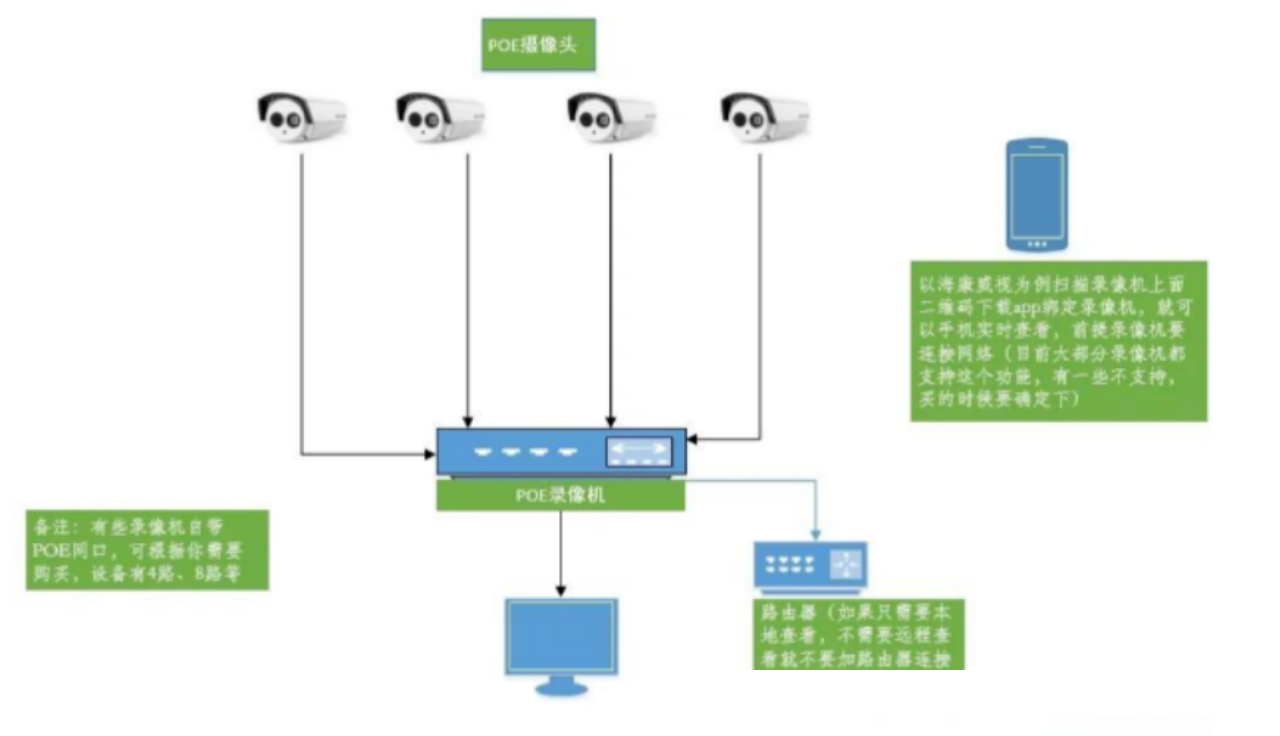

拓扑逻辑：摄像头→POE交换机传输→NVR存储→大屏预览/电脑管理

 3. 门禁考勤一卡通系统，人员通行管控

实现人员权限分级管理、进出记录溯源、考勤统计，多用于办公楼、厂区、写字楼。

组成设备：人脸门禁机、刷卡读卡器、门禁控制器、电磁锁、出门按钮、门禁电源、门禁服务器

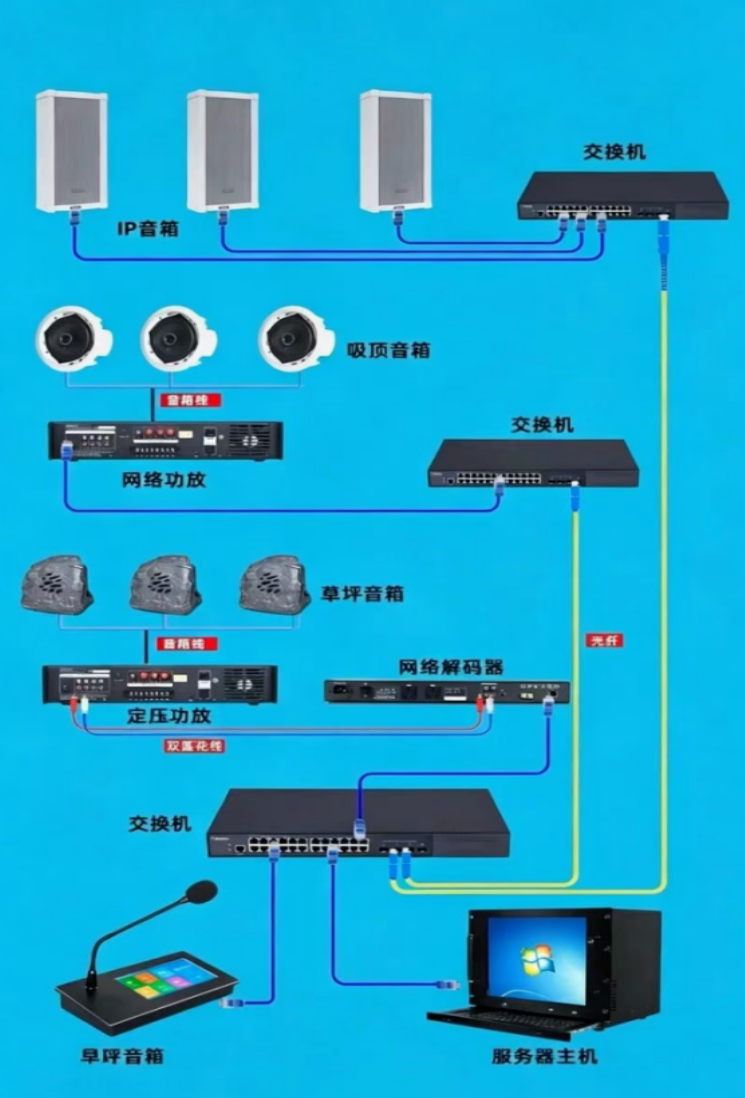

4. 公共广播/背景音乐系统

满足日常背景音乐、分区广播、紧急消防广播、通知播报需求。

组成设备：广播主机、分区器、功率放大器、壁挂音箱、吸顶音箱、防水音柱、话筒

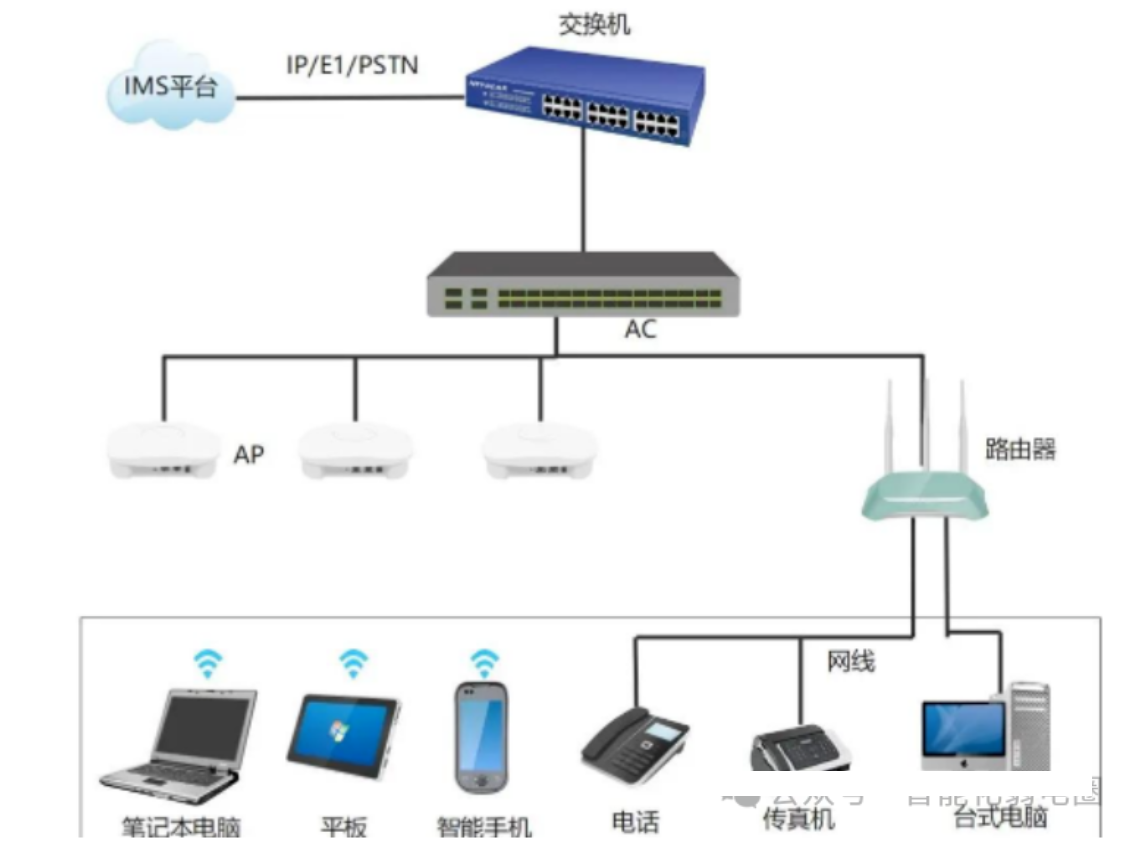

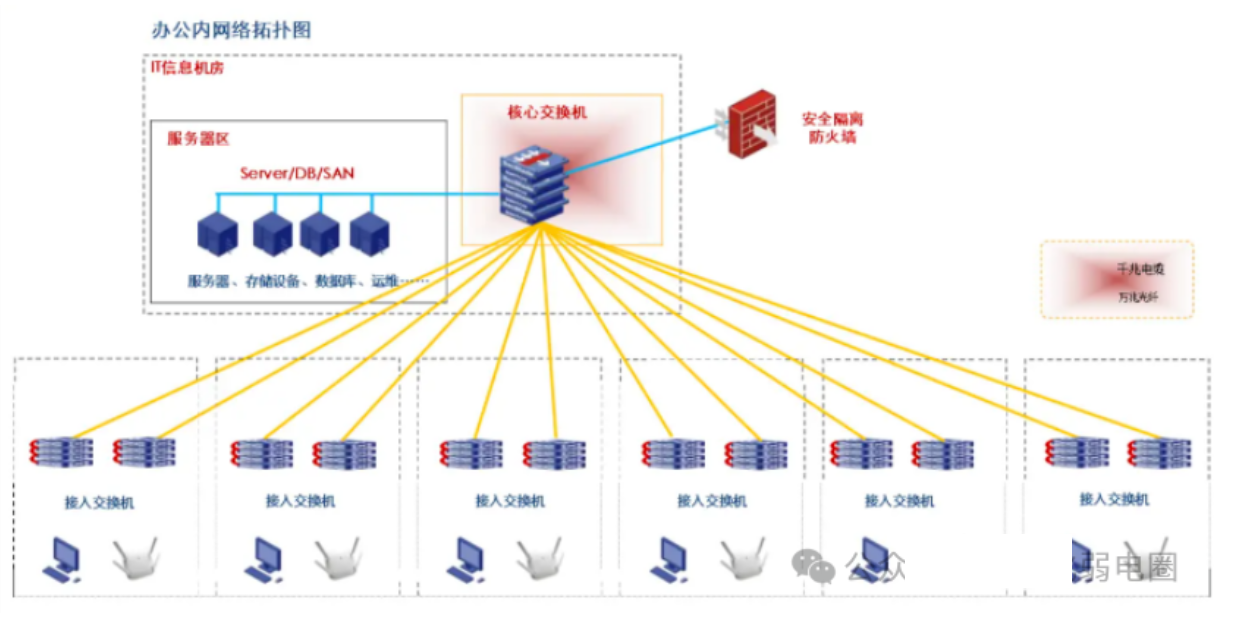

5. 网络信息化系统，办公上网核心

保障办公网络稳定、外网接入、内网隔离、网络安全管控。

组成设备：路由器、防火墙、核心交换机、接入交换机、无线AP、AC控制器

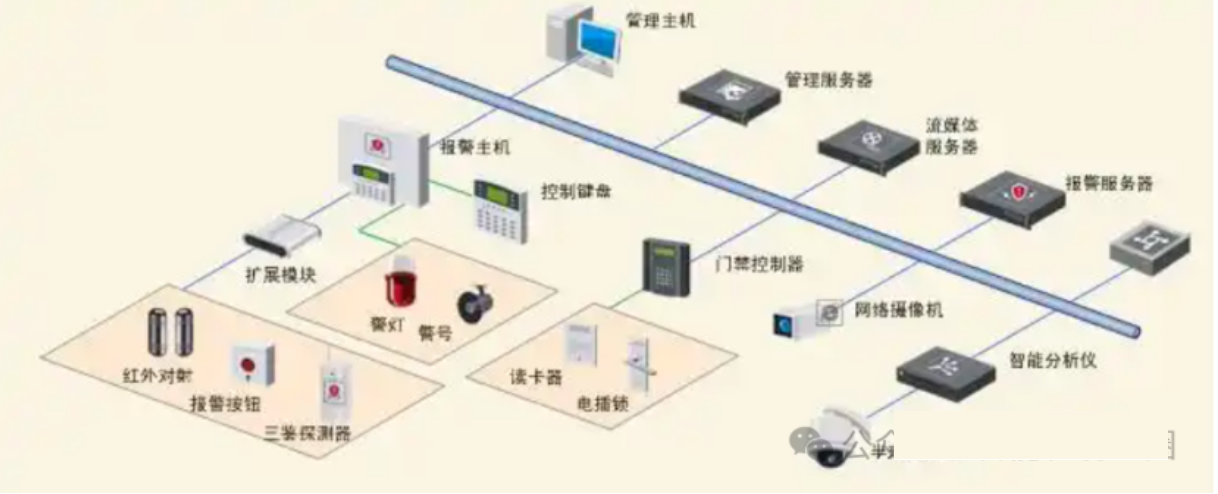

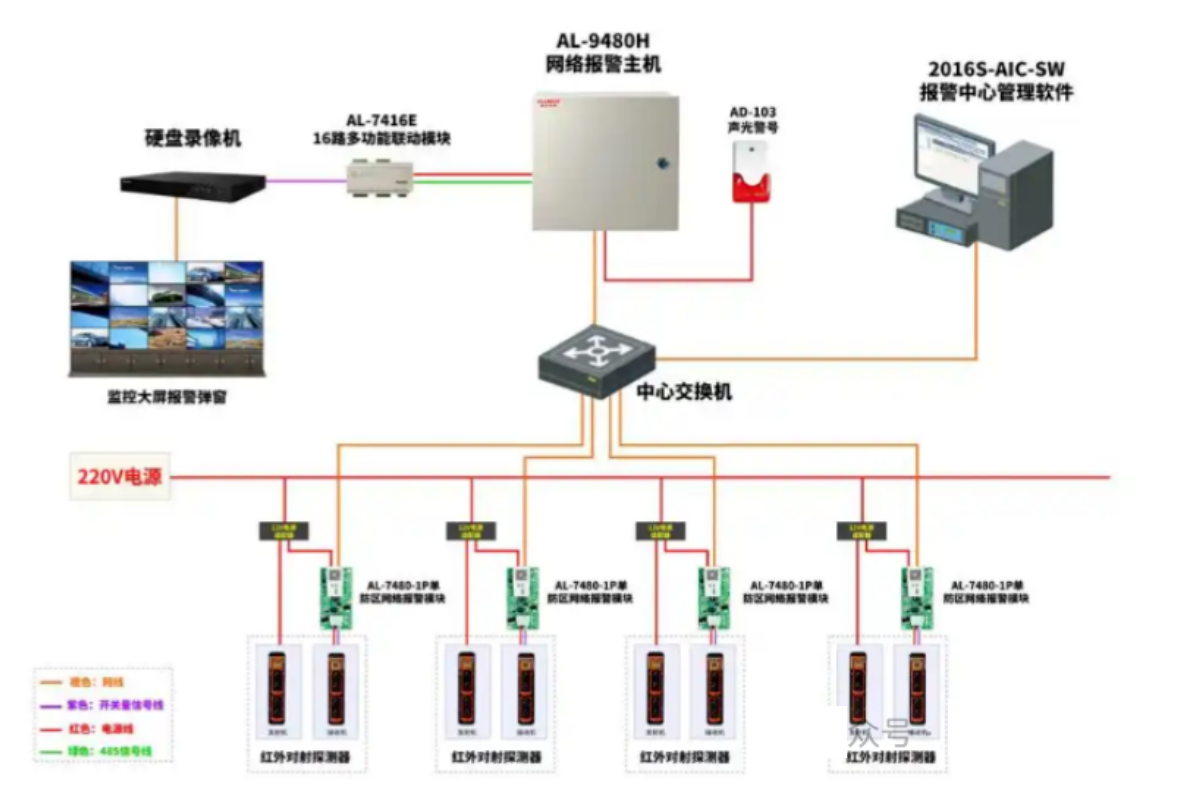

6. 报警安防系统｜安全预警兜底

配合监控实现主动预警，异常情况实时告警，提升安防等级。

组成设备：红外双鉴探测器、紧急报警按钮、声光报警器、报警主机

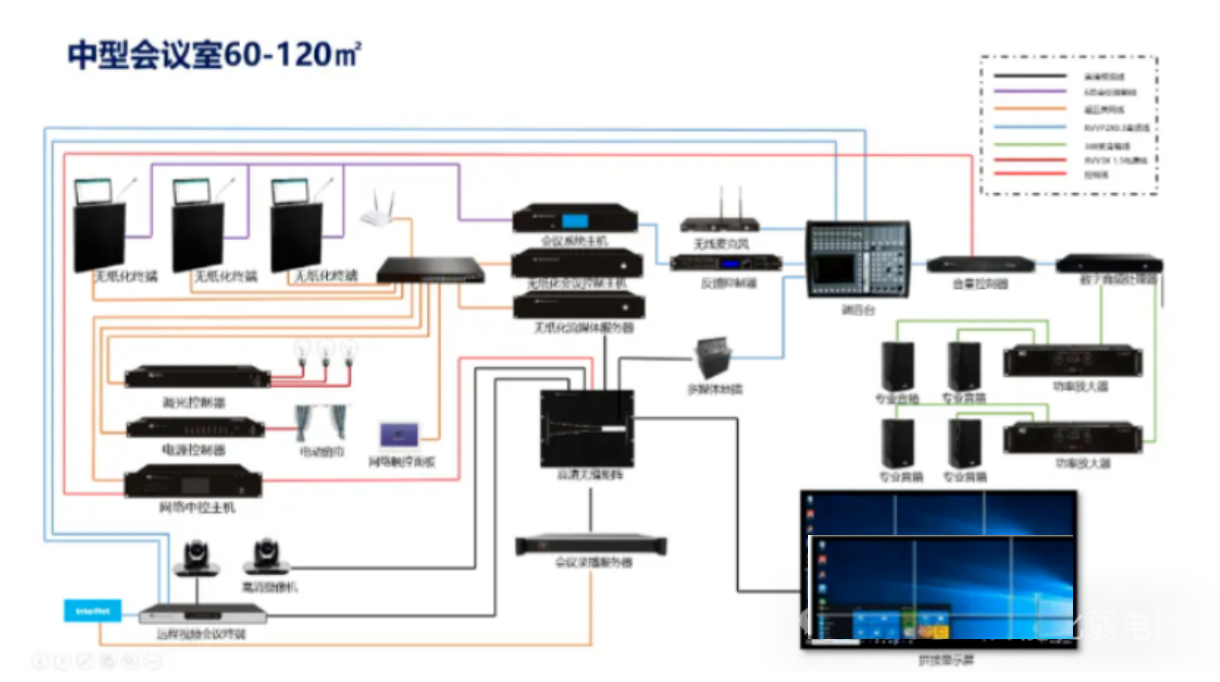

7. 多媒体会议系统，办公会议专用

满足日常会议、培训、直播、远程会议等场景需求。

组成设备：会议主机、数字调音台、鹅颈话筒、无线话筒、音频处理器、功放、投影/会议大屏

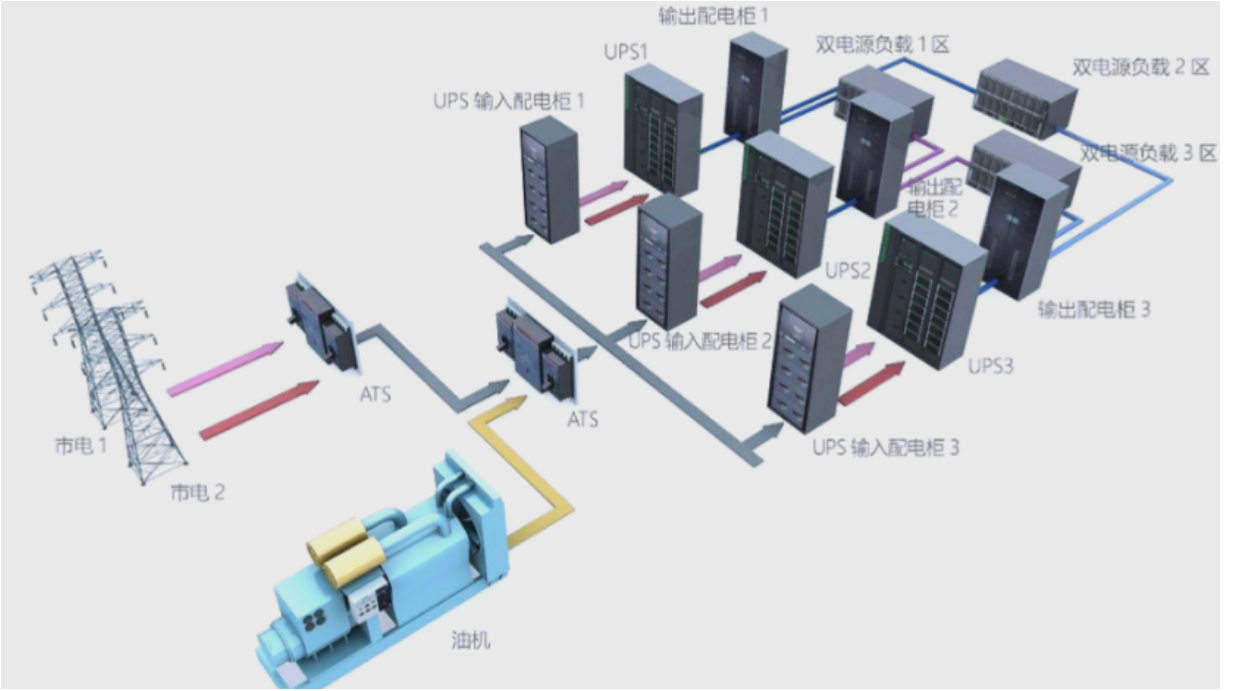

8. 机房配套系统，保障整套系统稳定运行

机房是弱电系统的心脏，配套设备直接决定系统使用寿命和稳定性。

组成设备：UPS不间断电源、精密空调、电池柜、温湿度监测、防雷器、接地系统、消防设备

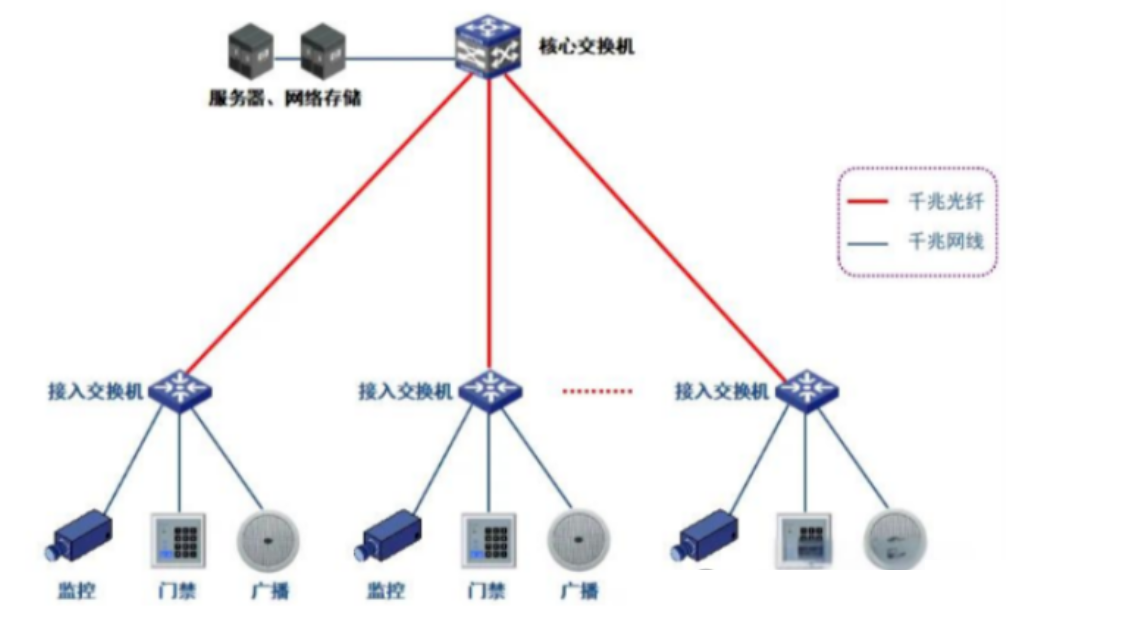

所有前端设备（摄像头/门禁/音箱/传感器） → 网线/光纤传输 → 楼层接入交换机 → 主干回传 → 机房核心交换机 → 存储/服务器/主机 → 终端大屏/电脑管控

所有弱电项目，拓扑逻辑万变不离其宗，不管是小型商铺、中型办公楼，还是大型园区，只是设备数量、规格、带宽等级不同，架构完全一致。

1. 所有弱电系统，布线是根基：布线不规范、水晶头压接不良、线路干扰，后期90%的卡顿、掉线、无信号问题都源于此。

2. POE供电简化施工：主流监控、AP、门禁终端均支持POE，无需单独布线供电，施工高效、故障更少。

3. 机房重于前端：前端设备再好，机房无UPS、无防雷、散热差，极易出现整体瘫痪、设备烧毁。

4. 分层排查故障：弱电故障优先按“终端→线路→接入交换机→核心设备”四层排查，快速定位问题，高效排障。

很多弱电新人只会盯着单一设备调试，却不懂整体拓扑架构，遇到复杂问题就束手无策。

真正的弱电技术，不是会接线、会调试，而是看懂整套系统的连接逻辑、传输逻辑、管控逻辑。
