机房，是所有信息系统的“心脏”。无论是企业自建机房、IDC数据中心，还是智能化工程中的网络机房，网络拓扑的规划是否合理、布线施工是否规范，都直接决定了系统上线后的稳定性、可维护性和扩容空间。很多弱电工程师、网络管理员日常都在和机房打交道，但面对TOR交换机、ILO、MPO光纤、AOC线缆这些名词，以及各类布线细节时，往往“知其然，不知其所以然”。

凯源恒润北京监控安装工程公司结合机房网络的实际部署经验，用通俗的语言把常见名词讲清楚，把布线规范讲透彻，并融入了400G/800G高速互联、Spine-Leaf叶脊架构、RoCE无损网络、MPO预端接等最新技术趋势。无论你是刚入行的新人，还是想系统梳理知识的老手，都能从中获得一份可以直接落地的“机房网络认知地图”。

一、常见的机房名词解释

我们先来了解一下机房常见的一些名词。虽然平时经常遇到，却很少去了解它的意思。这些名词构成了机房网络的基本骨架，建议对照图1一起阅读，先建立整体印象，再逐个击破。

图1 机房网络拓扑示意图（示意）

1、TOR交换机

TOR（Top of Rack，机架顶部）交换机，也叫内网接入交换机，是机房内直接连接服务器的第一跳设备。它是一台1U的盒式网络设备，通常配备48个10G光口和4个40G光口。10G光口用AOC线缆下联服务器的万兆端口，40G光口用MPO光纤上联到机房内网核心。单台TOR一般覆盖2个机柜的服务器接入。

通俗理解：TOR交换机就像一栋楼的单元门禁，楼里的住户（服务器）先通过它进出，再由它统一连接到大马路（内网核心）。随着AI算力发展，TOR已从10G/25G逐步演进到100G/400G，成为智算中心“算力高速路口”。

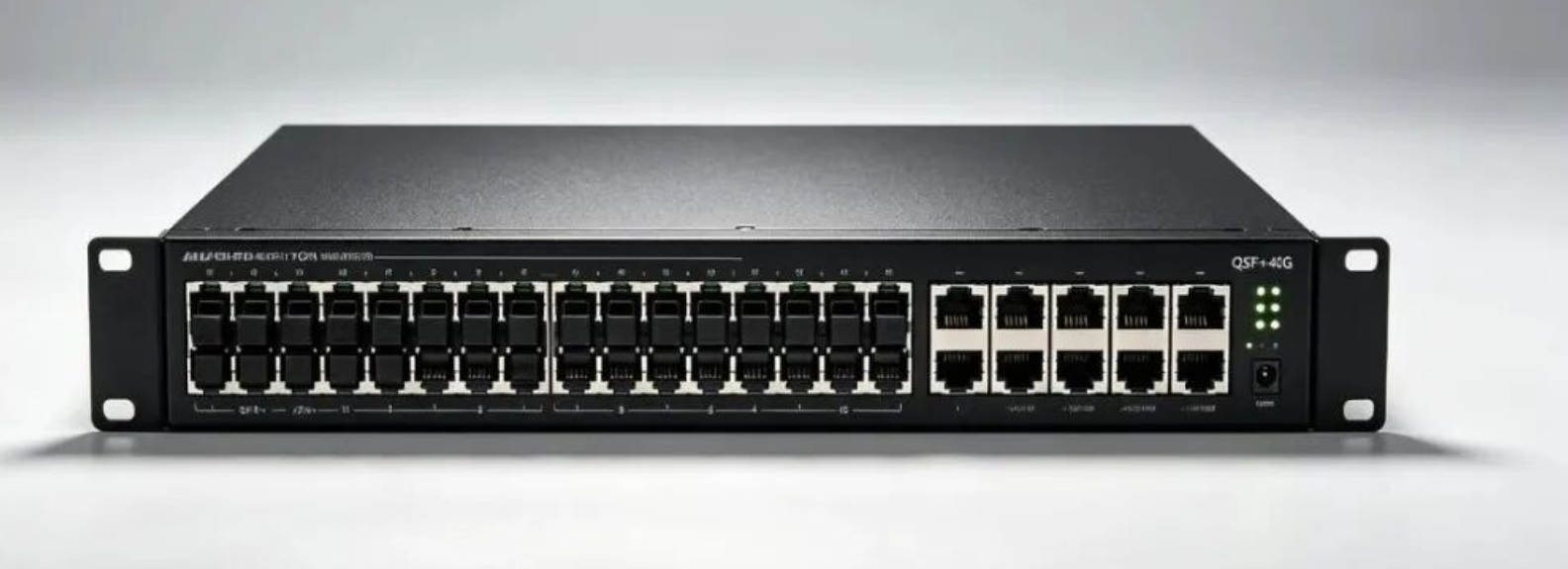

图2 数据中心TOR交换机

2、ILO交换机

ILO（Integrated Lights-Out，带外管理）交换机，也叫管理网接入交换机，1U的盒式网络设备，配备48个10/100/1000M自适应电口和1个1/10G光口。48个电口下联服务器千兆网口和网络设备MGMT端口；光口用10G多模光纤上联到机房管理网核心。单台ILO覆盖2个机柜的服务器和网络设备接入。

通俗理解：ILO是设备的管理“后门”。平时业务数据走TOR，而设备的状态监控、远程开关机、固件升级都走ILO这条独立通道。管理网与业务网物理隔离，能有效防止“断网失联”——就算业务网瘫痪，运维人员依然能远程进入设备排查。

3、内网核心

内网核心是机房内网的核心交换设备，通常采用框式（模块化机箱）结构，配备多个40G光口和10G光口（具体看情况配置）。40G光口通过MPO光纤下联至机房内各TOR；40G光口通过MPO光纤上联至机房数据中心核心设备。

通俗理解：内网核心是机房内部流量的“总立交桥”。服务器之间的东西向流量（例如虚拟机迁移、分布式存储同步）都在这一层完成高速交换。

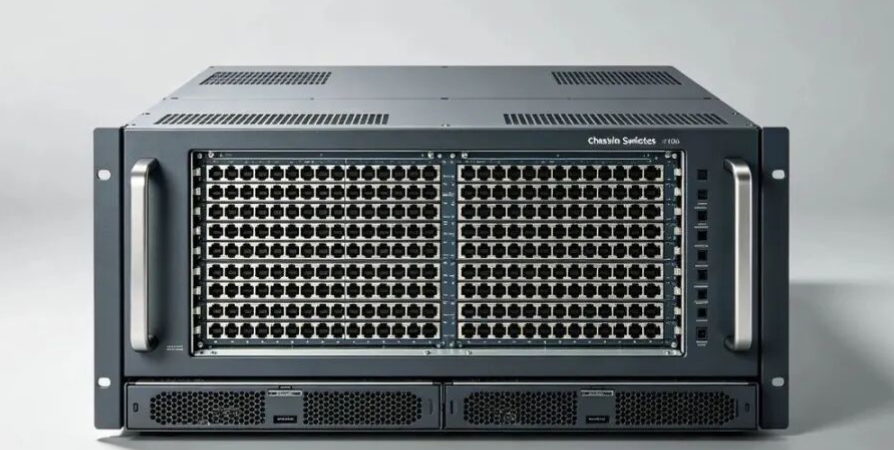

图3 数据中心框式核心交换机

4、数据中心核心

数据中心核心同样是框式核心设备，配备多个40G光口和10G光口。40G光口通过MPO光纤下联至内网核心；10G光口通过10G单模光纤连接传输（专线）；10G光口通过10G多模光纤连接统一接入接出设备。

通俗理解：数据中心核心是连接“内网”与“外部世界”的咽喉。它一方面汇聚所有内网流量，另一方面通过专线、公网出口与外界交换数据。

5、统一接入接出设备

统一接入接出设备类似于NAT转换设备，用于公网与私网地址之间的转换。单台配备多个10G光口，10G光口通过多模光纤下联数据中心核心、上联外网核心；另外通过10G多模光纤连接会话同步交换机，用于不同设备之间的会话同步。

通俗理解：它像一座“内外翻译站”，把私网地址翻译成公网地址，让机房内的服务器可以对外提供服务。双机部署时通过会话同步交换机保持会话状态一致，保证一台故障时另一台无缝接管。

6、外网核心

外网核心是外网区域的核心网络设备，配备40G和10G光口。10G光口通过多模光纤下联至统一接入接出、独立外网区域的外网接入以及安全设备；40G光口通过MPO光纤上联外网边界。

通俗理解：外网核心把对外业务流量、安全设备组织在一起，是出口区域的中枢，所有进出公网的流量都在这里汇合。

7、外网边界

外网边界是与ISP（互联网服务提供商）互联的网络设备，配置40G和10G光口。10G光口通过单模光纤上联至ISP设备；另外10G光口通过多模光纤连接安全设备；40G光口通过MPO光纤下联外网核心。

通俗理解：外网边界是机房连接运营商线路的“最后一公里”设备。单模光纤传输距离远，适合连接运营商机房；多模光纤用于机房内部的短距离连接。

8、10G-AOC线缆

10G-AOC（Active Optical Cable，有源光缆）是一种类似于光纤的线材，两端集成了光模块，用于TOR交换机与服务器万兆网口之间的连接。

通俗理解：AOC把“光模块+光纤”做成了一根成品线缆，即插即用，无需单独采购光模块、无需现场熔接。相比分开买模块和跳线，AOC故障点更少、维护更省心，是服务器接入TOR的主流选择。目前25G/100G/400G AOC也已大规模应用。

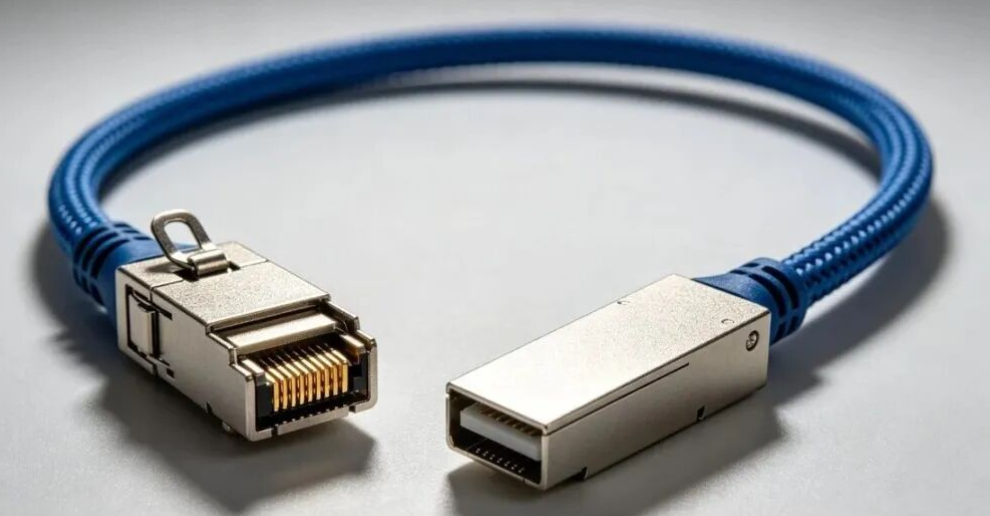

图4 10G AOC有源光缆

9、管理网线

管理网线即六类或超六类铜缆线，RJ45接头，用于ILO接入交换机与服务器千兆网口及网络设备MGMT口之间的连接。

通俗理解：管理网线是ILO管理网的“毛细血管”，带宽只需千兆就足够，因为管理流量很小，但可靠性要求很高。

10、MPO光纤跳线

文中反复出现的“MPO”，全称Multi-fiber Push On，是一种高密度多芯光纤连接器，一个MPO接头可同时容纳8、12、16、24甚至更多芯光纤。40G/100G通常用12芯MPO，400G/800G则多用16芯或32芯MPO。

通俗理解：MPO把传统“一根光纤一个接头”变成“一束光纤一个接头”，让布线从“一根根熔接”变成“成束即插即用”，是高速数据中心高密度布线的基石。

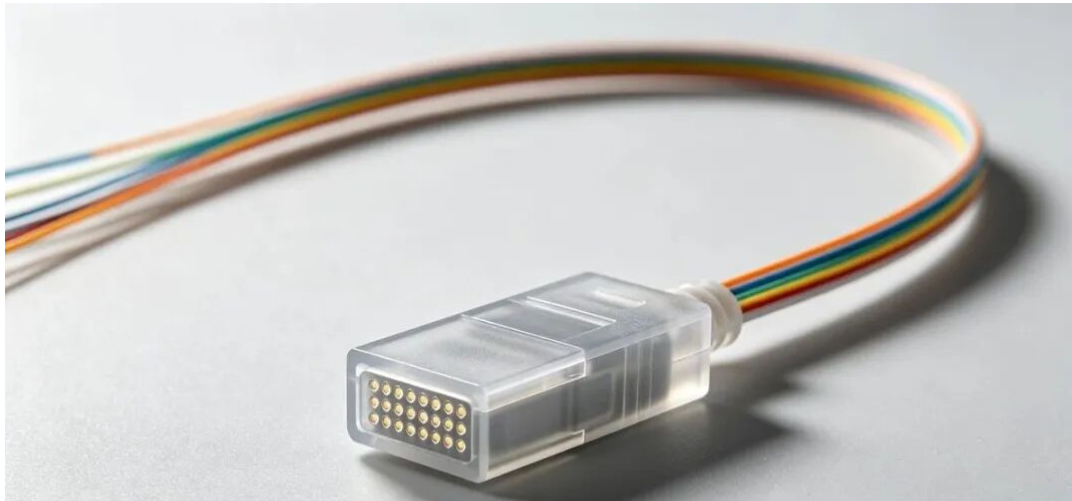

图5 MPO多芯光纤跳线

二、机房内布线规范

布线规范的核心思想：同一IDC、同一规格机架，布线方式应总体一致，方便日常运维。核心网络设备、内网接入设备、管理网接入设备等不同角色的网络设备布线都应整齐；光纤和网线不应挡住网络设备进出风口；不宜预留到机架底部太长；光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致；对光纤和网线进行捆绑；网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。

1、核心设备布线规范

IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量比较多，光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中的重点之一。

光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆得太紧且弯曲度不能太大，100度到130度之间，通常约110度（下同），要能松放自如，贴好标签。插到设备端口上后尽量不要将标签挡住，要留出一定长度空间方便拔插光纤。

2、内网接入布线规范

内网接入交换机位于机架顶端。内网TOR交换机40G的MPO光纤上联到内网核心，10G-AOC线缆下联至服务器；ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器。机房2个机柜共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。

内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签；上联到不同核心的光纤应尽量用不同颜色的标签来区分。

3、桥架内布线规范

机房内网络设备之间的互联线缆均需要经过桥架走线（单机柜内除外）。桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。桥架是机房走线的“主干道”，布局整齐与否直接决定整个机房的观感和可维护性。

4、机柜内布线规范

机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧捆绑布放。

不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色。预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。

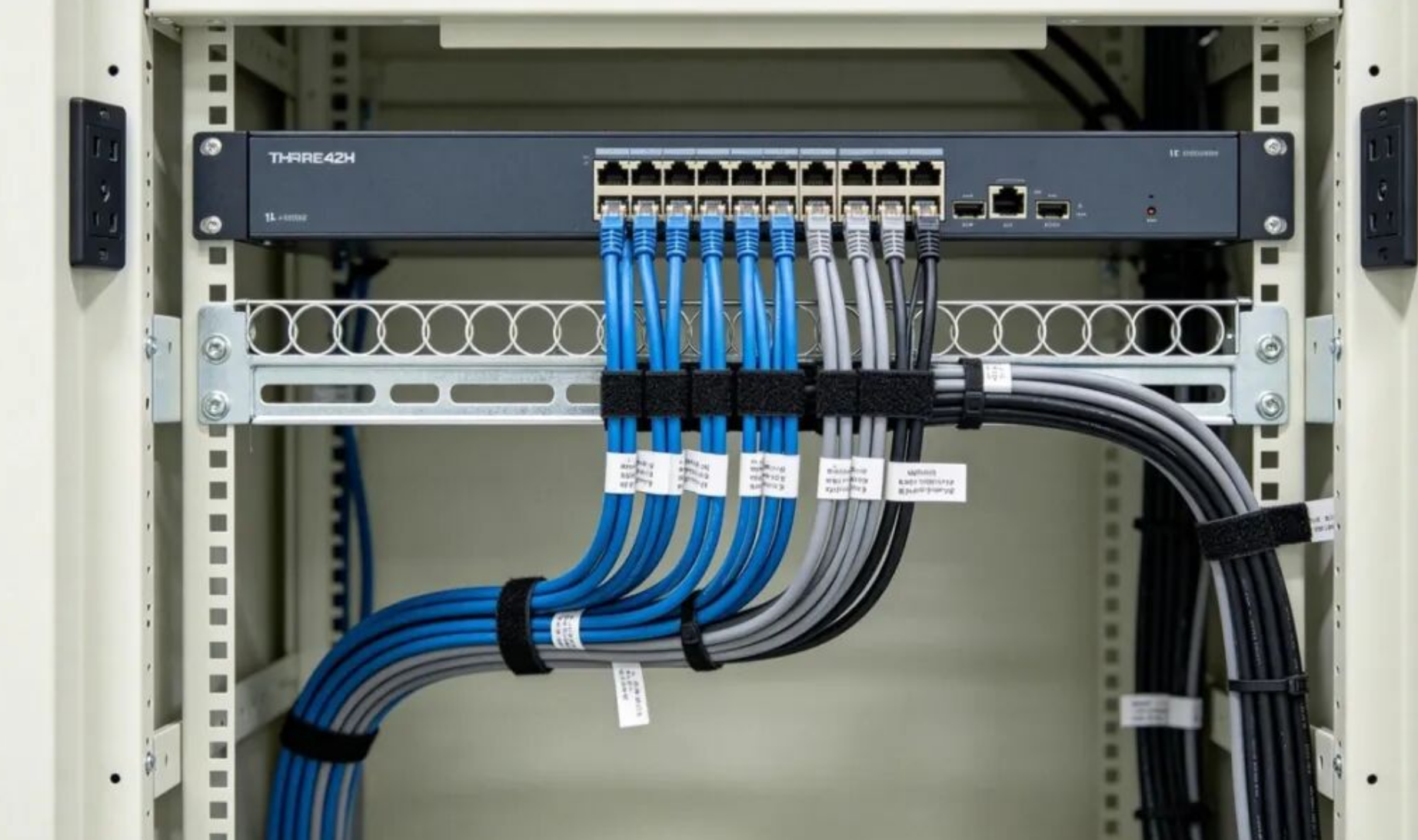

图6 机房机柜内布线示意图

5、线缆标签规范

标签是运维的“索引”，规范标签能让故障定位从小时级缩短到分钟级。

（1）核心—内网TOR标签

因单台TOR有4条MPO线分别上联4台内网核心，因此用标签颜色来区分上联到不同的内网核心，如红色、黄色、蓝色、绿色分别对应内网核心1、2、3、4。标签格式统一用“机柜A~机柜B#第几根”模式，如XX机房-02-01~XX机房-01-08#1。按照习惯，机柜A为核心机柜，机柜B为非核心机柜。

（2）特殊设备互联标签

无论是网线还是光纤等特殊网络设备之间的互联布线，标签统一标注为“机架A~机架B#第几根”模式，如XX机房-02-08~XX机房-01-08#1。

（3）内网接入交换机—服务器互联标签

正面反映内网接入交换机的机架位和端口信息，反面反映服务器的机架位信息。如正面A1-4-J-17-24-Gi1/1，反面J-17-01（其中A1-4表示机房名，J指的是第J列，017指的是17个机柜，24表示第24个托盘位置，Gi1/1指的是交换机的1/1端口）。

三、结合最新技术的机房网络演进

机房网络技术更新很快，了解最新趋势，才能在新建或改造项目时做出不落伍的选择。以下四个方向值得重点关注。

1、速率全面升级：从10G/40G到400G/800G/1.6T

传统机房以10G服务器接入、40G/100G核心互联为主。AI大模型训练对网络带宽提出指数级需求，数据中心内部互联速率正从400G向800G演进，并开始规划1.6T。光模块从QSFP向QSFP-DD、OSFP演进，MPO连接器从12芯向16芯、32芯升级。对弱电从业者而言，布线系统应预留高密度、高带宽能力，避免“建成即落后”。

2、架构演进：从三层架构到Spine-Leaf与智算网络

传统机房多采用“核心—汇聚—接入”三层架构；现代数据中心更流行Spine-Leaf（叶脊）两层架构：所有Leaf（叶）交换机都连接到所有Spine（脊）交换机，任意两台服务器之间的跳数一致，东西向流量带宽无收敛，天然适合AI集群的大规模并行通信。

在AI智算中心，网络还引入了RoCEv2无损网络（RDMA over Converged Ethernet，基于融合以太网的远程内存直接访问），配合PFC（优先级流控）和ECN（显式拥塞通知）实现零丢包、低时延传输；也有GPU集群采用InfiniBand高速网络，通过专用协议进一步压榨性能。

3、布线技术：MPO预端接与高密度配线

MPO预端接布线是近年数据中心布线的最大变革：所有MPO跳线、配线模块在工厂内完成预研磨和全链路测试，运到现场直接对接即可使用，无需现场熔接，部署效率提升5倍以上。几千个端口的布线项目，从“几十人施工几个月”缩短到“几个人十几天”。同时，高密度1U/2U MPO配线架支持模块化热插拔，可在不断电情况下完成扩容。

4、智能运维：DCIM与智能配线

DCIM（数据中心基础设施管理）平台把机柜、网络、动环、能耗统一纳管，通过数字孪生实现可视化运维；智能电子配线架可实时监测端口连接状态，网线拔出、误插都能即时告警；“一秒寻线”等可见光寻线技术，把故障定位从小时级缩短到秒级。布线规范加上智能工具，共同构成现代机房运维的底座。

总结

机房网络看似由一堆设备和线缆组成，实则是“规划—实施—运维”三位一体的系统工程。本文梳理了两条主线：

一是“认识设备”。TOR交换机、ILO交换机、内网核心、数据中心核心、统一接入接出、外网核心、外网边界，构成了业务网与管理网两大通道；AOC线缆、MPO光纤、管理网线则是连接它们的“血管”。把这些名词背后的职责与关系搞清楚，再看拓扑图就一目了然。

二是“规范施工”。核心设备布线、内网接入布线、桥架布线、机柜布线、标签管理五大规范，核心要义是“整齐、清晰、可维护”——不挡风、不硬弯、勤捆绑、标好签。规范不是形式主义，它直接决定日后每一次排障的速度、每一次扩容的顺畅。

面向未来，400G/800G高速互联、Spine-Leaf架构、RoCE无损网络、MPO预端接、智能运维正在重塑机房网络。对弱电和智能化从业者来说，理解这些趋势、把规范变成习惯，才能在AI时代守住机房这条“信息大动脉”，让每一次扩容都从容、每一次排障都快人一步。
