01正文

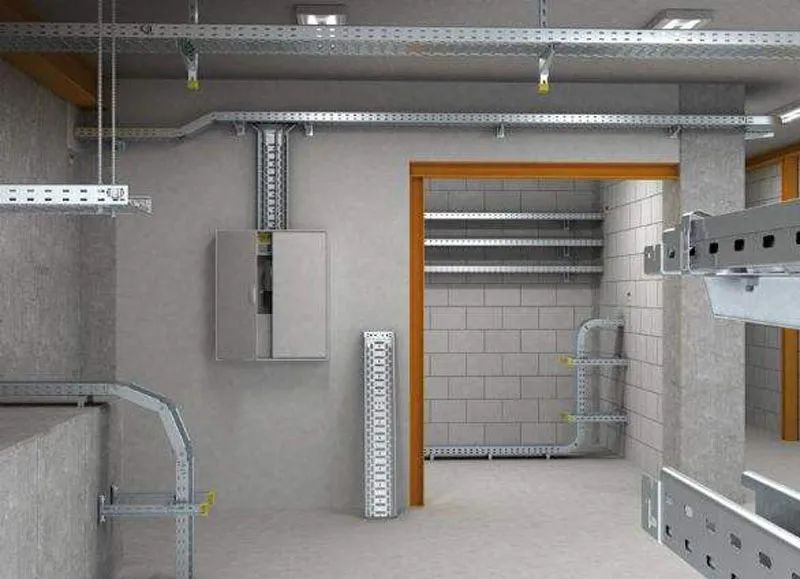

1.1 电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距顶棚或其它障碍物不宜小于0.3m；

1.2 电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的最小净距，符合以下要求：

1.3 在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，与其他专业之间的距离最好保持在≥100mm；

1.4 电缆桥架与用电设备交越时，其间的净距不小于0.5m；

1.5 两组电缆桥架在同一高度平行敷设时，其间距不小于0.6m；当电缆桥架边沿距离墙、风管等水平物体侧净距不小于0.6m时（局部1米以下的柱子可不受影响），该两组电缆桥架的平行间距可按照不小于0.2m处理。桥架距墙壁或柱边净距≥100mm；

1.6 电缆桥架内侧的弯曲半径不应小于0.3m；

1.7 电缆桥架多层安装时，控制电缆间不小于0.15m，电力电缆间不小于0.25m，当电缆桥架为不小于30°的夹角交叉时，该间距可适当减小0.1m，弱电电缆与电力电缆间不小于0.5m，如有屏蔽盖可减少到0.3m，桥架上部距顶棚或其它障碍不小于0.3m；

1.8 电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方；

1.9 通信桥架距离其他桥架水平间距至少300mm，垂直距离至少300mm，防止其它桥磁场干扰；

1.10 桥架上下翻时要放缓坡，桥架与其他管道平行间距≥100mm；

1.11 桥架不宜穿楼梯间、空调机房、管井、风井等，遇到后尽量绕行；

1.12 强电桥架要靠近配电间的位置安装，如果强电桥架与弱电桥架上下安装时，优先考虑强电桥架放在上方；

1.13 当有高、低压桥架上下安装时，高压桥架应在低压桥架上方布置，且两者距离不小于0.5m；

1.14 弱电线槽之间间距不小于10mm；

1.15 弱电线槽与强电桥架之间间距不小于300mm；

1.16 如强电采用接地金属线槽，弱电线槽与强电线槽之间间距不小于150mm。

二、BIM管线综合

1管线综合前对建模的要求

1.1 建筑专业建模：要求楼梯间、电梯间、管井、楼梯、配电间、空调机房、泵房、换热站管廊尺寸、天花板高度等定位须准确；

1.2 结构专业建模：要求梁、板、柱的截面尺寸与定位尺寸须与图纸一致；管廊内梁底标高需要与设计要求一致，如遇到管线穿梁需要设计方给出详细的配筋图，BIM做出管线穿梁的节点；

1.3 水专业建模要求：各系统的命名须与图纸保持一致；一些需要增加坡度的水管须按图纸要求建出坡度；系统中的各类阀门须按图纸中的位置加入；有保温层的管线，须建出保温层；

1.4 暖通专业建模要求：要求各系统的命名须与图纸一致；影响管线综合的一些设备、末端须按图纸要求建出，例如：风机盘管、风口等；暖通水系统建模要求同水专业建模要求一致；有保温层的管线，须建出保温层；

1.5 电气专业：要求各系统名称须与图纸一致。

2管线综合过程中的注意事项

2.1 明确吊顶空间内各位置梁底标高及其吊顶高度；

2.2 检查各专业是否有缺少模型的情况，了解各管廊复杂位置；

2.3 按设计要求定出风管底标高、水管中心标高；

2.4 按各专业要求分出各自在吊顶空间内的位置。一般施工情况从上至下为暖通专业、电气专业、水专业；

2.5 模型中图纸的路由需要发生改变，请与设计方协调。暖通风专业遇到空间特别紧凑的管廊，但又要保证吊顶高度的情况，需要改变截面尺寸时，应与设计师方面协调。
