北京商业大厦商业小区智能化弱电系统隐蔽工程验收单模板-凯源恒润北京监控安装工程公司

项目名称：XX商业大厦弱电集成项目
验收部位：______ 施工单位：______ 验收日期：______

一、基础信息

二、验收项目及标准

三、三维定位数据验证（扫码操作指南）

1.打开BIM运维APP→ 扫右侧二维码 → 查看三维模型定位

2.验证内容：
▶管线坐标与设计偏差（允许±50mm）
▶周边设备空间关系（最近消防喷淋距离≥300mm）
▶隐蔽工程数字标签（含材料批次/施工影像）

四、参与方签章栏

隐蔽工程验收单（详细加强版）

项目名称：__________ 验收部位：__________ 验收日期：__________

一、隐蔽工程详述

1. 综合布线系统

1.1 主干管线工程

管线类别：六类非屏蔽双绞线 / OM4多模光纤

材质证明：桥架镀锌层厚度≥12μm（附检测报告编号：JC2024-080）

施工工艺：

▶水平桥架距顶板间距：200mm ±10mm（抗震支架间距≤3m）

▶线缆弯曲半径：≥6倍线径（实测4D/6D）

覆盖范围：B1层至9F东侧弱电井

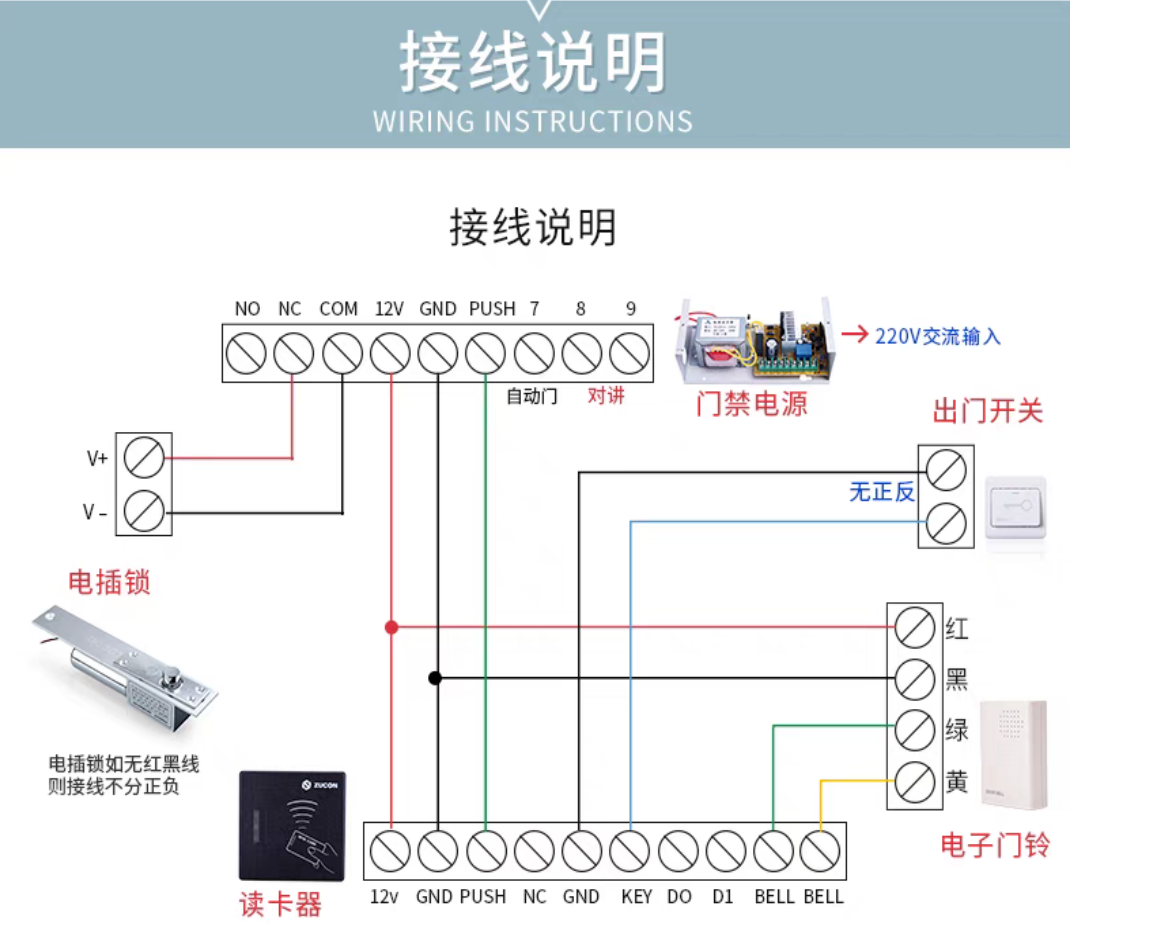

2. 安防监控预埋

2.1 设备安装节点

预埋盒规格：120×120×60mm热镀锌钢盒

防潮处理：环氧树脂密封（胶层厚度≥2mm）

辅助管件：Φ25 PVC穿线管（壁厚2.5mm）

空间定位：距地面高度2.8m（设计值2.7m） / 水平偏移≤50mm

3. 防雷接地系统

3.1 等电位连接

引下线规格：40×4mm镀锌扁钢

连接工艺：熔焊搭接长度≥80mm

测试记录：过渡电阻≤0.02Ω（验收标准≤0.05Ω）

4. 公共广播管路

4.1 暗敷导管

导管路径：沿防火分区灰缝暗敷

抗干扰措施：与强电管路间距≥300mm（关键交叉点实测320mm）

防火封堵：2小时耐火等级有机堵料（供应商：XX防火材料）

二、隐蔽工程技术参数表

三、关键工序影像记录

扫描二维码查看：

▶包含内容：

1.桥架焊接点防锈处理特写

2.线缆活扣扎带捆扎工艺

3.管口防水胶泥封堵状态

4.二维码生成时间：2024-03-25 09:30:21（区块链可溯）

四、智能监测数据关联

物联网传感器参数：

五、验收结论与整改跟踪

遗留问题：
□ 无 □ 有（详见下方说明）
整改闭环记录：

验收意见：
（施工/监理/建设单位填写盖章处）

附件清单：

1.《隐蔽工程BIM模型查看指南》

2.《材料出厂检验报告合集》（云端链接）

3.《智能传感器数据接入说明书》

附加说明：

1.本单需同步上传至智慧工地云平台（自动关联质量追溯系统）

2.三维定位二维码支持以下方式生成：
BIM轻量化插件：Revit/Sketchup导出自动编码
移动端生成工具：扫描施工定位点NFC标签自动生成
