北京科技园区工业园600个以上监控系统怎么设计？凯源恒润北京监控安装工程公司教你如何创建交换机VLAN与跨VLAN通信实现！

凯源恒润北京监控安装工程公司通过一个大型北京科技园区工业园600个以上监控系统案例，详细说明交换机VLAN的创建与跨VLAN通信实现过程：

‌案例背景‌

1. ‌VLAN划分‌：
2. 按部门划分VLAN（行政部VLAN10、技术部VLAN20、财务部VLAN30、访客VLAN100）。
3. ‌跨VLAN通信‌：

4.


   部门间需通过核心交换机实现可控互通，访客VLAN禁止访问内部网络。

‌一、VLAN创建与端口划分‌

1. ‌核心交换机配置‌

plaintextCopy Code
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan batch 10 20 30 100  // 创建VLAN10/20/30/100‌:ml-citation{ref="2,5" data="citationList"}
Ruijie(config)#interface vlan 10        // 进入VLAN接口配置模式
Ruijie(config-if)#ip address 192.168.10.1 255.255.255.0  // 设置VLAN10网关‌:ml-citation{ref="2,3" data="citationList"}
Ruijie(config-if)#interface vlan 20
Ruijie(config-if)#ip address 192.168.20.1 255.255.255.0  // VLAN20网关‌:ml-citation{ref="2,3" data="citationList"}
（同理配置VLAN30/100网关）

2. ‌接入层交换机配置‌

plaintextCopy Code
SwitchA(config)#vlan 10 20 30 100       // 创建相同VLAN‌:ml-citation{ref="5" data="citationList"}
SwitchA(config)#interface range gigabitethernet 0/1-24  // 选择端口范围
SwitchA(config-if-range)#switchport mode access        // 设置为接入模式‌:ml-citation{ref="5,7" data="citationList"}
SwitchA(config-if-range)#switchport access vlan 10     // 端口划入VLAN10‌:ml-citation{ref="5,7" data="citationList"}
（其他端口按部门划分至对应VLAN）

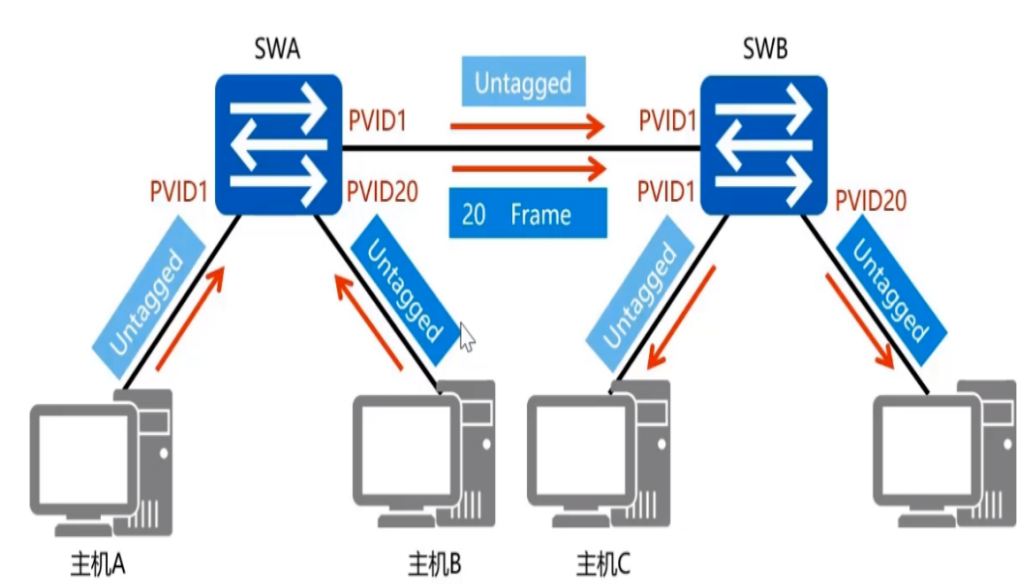

3. ‌Trunk端口配置（跨交换机通信）‌

plaintextCopy Code
// 核心交换机与汇聚交换机互联端口
Ruijie(config)#interface gigabitethernet 0/1
Ruijie(config-if)#switchport mode trunk      // 启用Trunk模式‌:ml-citation{ref="4,5" data="citationList"}
Ruijie(config-if)#switchport trunk allowed vlan 10,20,30,100  // 允许VLAN通过‌:ml-citation{ref="4,5" data="citationList"}

// 汇聚交换机与接入交换机互联端口
SwitchA(config)#interface gigabitethernet 0/48
SwitchA(config-if)#switchport mode trunk      // 配置Trunk链路‌:ml-citation{ref="4,5" data="citationList"}

‌二、跨VLAN通信实现‌

1. ‌三层交换机路由功能‌

• 核心交换机为每个VLAN配置网关IP，自动启用直连路由‌
  。

• 通过ACL（访问控制列表）限制访客VLAN100访问内部VLAN：

  plaintextCopy Code
  Ruijie(config)#ip access-list extended DENY_GUEST
  Ruijie(config-ext-nacl)#deny ip 192.168.100.0 0.0.0.255 192.168.0.0 0.0.255.255
  Ruijie(config-ext-nacl)#permit ip any any  // 其他流量放行‌:ml-citation{ref="3,4" data="citationList"}


2. ‌验证通信‌

• ‌同VLAN通信‌

  ：VLAN10内终端互ping，延时<1ms‌
  。

• ‌跨VLAN通信‌

  ：VLAN10终端ping VLAN20终端，通过核心交换机路由，延时≈2ms‌
  。

• ‌安全隔离‌

  ：访客VLAN100终端无法访问VLAN10/20/30‌
  。

‌三、关键配置要点‌
