北京小区高清监控系统安装找凯源恒润北京监控安装工程公司，分享网络监控系统五大传输方式！

在监控系统工程建设实践中，没有“放之四海而皆准”的固定方案。不同的现场环境、客户需求、距离远近、成本预算，决定了我们需要因地制宜地制定监控传输方案。合理的传输方式选择，有助于提升系统的稳定性、经济性和效率性；选择不当则可能带来图像卡顿、供电不稳等问题，严重时可能需要重新调整方案。 目前主流的网络监控传输方式主要有五种：传统网线加电源方式、PoE供电方式、光纤加光纤收发器方式、无线网桥方式、运营商光纤专网方式。凯源恒润北京监控安装工程公司将逐一讲解每种方式的组网原理、优缺点和适用场景，并结合相关技术资料给出选型建议，帮助大家在实际工程中理清选型思路。

图1 网络监控摄像机应用场景（示意图）

一、传统方式：网络摄像机＋电源＋网线

（一）组网原理

传统方式是较普及的组网方式：每个网络摄像机单独供电，再通过一根网线把视频数据传回网络硬盘录像机（NVR）。综合布线时，通常要同时布放电源线和网线两条线缆；如果摄像机附近有220V交流电源，也可以就近取电，通过电源适配器（12V或24V直流）给摄像机供电，这样能省去较长距离的电源线材。

（二）主要优点

1. 结构简单、技术成熟，施工人员上手快；

2. 供电独立，各摄像机互不影响，单点故障不会波及其他点位；

3. 对交换机没有特殊要求，普通交换机即可，前期设备采购成本较低。

（三）主要缺点

1. 布线量大：每个点位要布两路线缆（电源线加网线），线材和施工工时增加；

2. 故障点较多：电源适配器、接头、插座都是潜在故障点，供电不稳容易造成摄像机离线、图像闪断；

3. 安全隐患：就近取220V交流电要注意防水、防雷、接地，室外必须配置防水电源箱；

4. 维护不便：点位分散时，排查“哪一路没电”比较麻烦。

（四）适用场景

适合点位不多、距离较短（网线100米以内）、供电方便的小型工程，例如小型商铺、家庭院落、小型办公楼等。连接示意如图2所示。

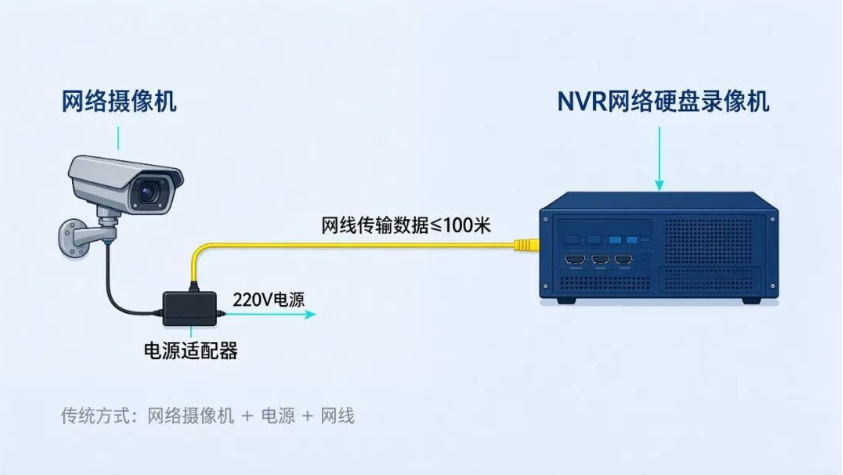

图2 传统方式连接示意图

二、PoE供电方式：网络摄像机＋PoE交换机

（一）工作原理

PoE（Power over Ethernet，以太网供电）技术，让网线在传输数据的同时还能输送电力。一台摄像机只需一根网线，无需再单独布放电源线，由PoE交换机通过网线直接给摄像机供电。相比传统方式，省掉了一条电源线，布线简洁、施工效率明显提高，是当前中小型监控工程的主流选择。

（二）PoE供电标准

PoE供电主要遵循IEEE 802.3系列标准，目前有三档：

1. IEEE 802.3af（PoE）：单口最大输出功率15.4W，适用于基础型网络摄像机；

2. IEEE 802.3at（PoE+）：单口最大输出功率30W，是目前监控摄像机的“主流配置”，可满足红外夜视、云台等较大功率需求；

3. IEEE 802.3bt（PoE++）：单口最大输出功率60W或90W，适用于带加热除雾、云台、补光灯的大功率摄像机。

选择PoE交换机时，除了看单口功率，还要注意整机PoE供电预算（总功率）。例如一台16口PoE交换机标称单口30W，整机预算可能只有120W，接入摄像机总功率不能超过预算值，否则会出现供电不足、设备频繁掉线。

（三）主要优点

1. 布线简洁：一根网线同时供电和数据，省电源线、省施工工时；

2. 集中管理：摄像机供电可统一管理、统一断电重启，维护方便；

3. 安全性好：PoE交换机输出为安全电压（约48V），相比就近取220V交流电更安全；

4. 远程运维：可在机房远程重启故障摄像机，减少到场维护次数。

（四）选型与注意事项

1. 网线要求：超五类及以上即可满足100米链路要求；高清大码流（如800万像素4K）建议选用六类网线；强电磁干扰环境优先选用屏蔽网线。注意“100米”是包含两端跳线在内的整条链路长度上限；

2. 功率匹配：计算每台摄像机实际功耗，选择对应PoE标准，并预留10%～20%的功率余量；

3. 传输距离：与普通网线方式一样，PoE同样受100米限制，超过100米需采用光纤或无线方式延伸；

4. 供电安全：室外摄像机要注意防水、防雷，PoE网线同样要做好浪涌保护。

连接示意如图3所示。

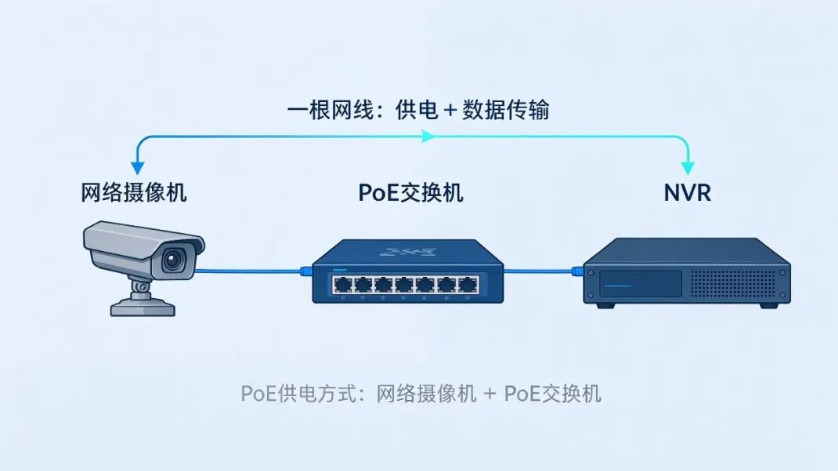

图3 PoE供电方式连接示意图

三、远距离传输：网络摄像机＋光纤＋光纤收发器

（一）工作原理

网线传输距离一般在100米以内，超过100米就要考虑光纤传输。光纤传输的原理，是把摄像机输出的电信号（数据信号）转换成光信号，在光纤中传输，到接收端再把光信号还原成电信号。这一“电—光—电”的转换工作，由成对使用的光纤收发器完成。光纤不仅传输距离远，而且抗电磁干扰能力强、效果稳定。

（二）单模光纤与多模光纤

工程用光纤分为单模和多模两大类：

1. 多模光纤（纤芯较粗，一般为50/125微米或62.5/125微米）：适合短距离传输，配合多模光模块或收发器，千兆传输一般不超过几百米（550米以内）；

2. 单模光纤（纤芯较细，9/125微米）：适合长距离传输，配合1310纳米光模块或收发器，典型传输距离10～20公里；选用1550纳米等更远距离的光模块，可达40公里以上。

工程中超过100米、几公里以内的传输，采用“单模光纤＋千兆光纤收发器”是性价比很高的方案。

（三）光纤收发器与光模块直连

传统做法是“光纤收发器＋交换机”：前端交换机电口接收发器，收发器之间用光纤连接，后端再还原为电口接入NVR。现在许多NVR和交换机自带SFP光口（光模块插槽），可以直接插入千兆光模块接光纤，省去一对光纤收发器，减少设备数量、降低故障点，是近年来的主流趋势。

（四）注意事项

1. 光纤成本低但施工要求高：熔接、成端需要专业工具，建议由专业队伍施工；

2. 光纤收发器成对使用，选购时注意速率匹配（百兆、千兆、万兆）；

3. 室外光纤要选用铠装光缆，并做好防鼠、防水保护，光缆预留余量便于维护；

4. 光纤传输稳定性好、不受电磁干扰，是远距离传输的首选方案。

连接示意如图4所示。

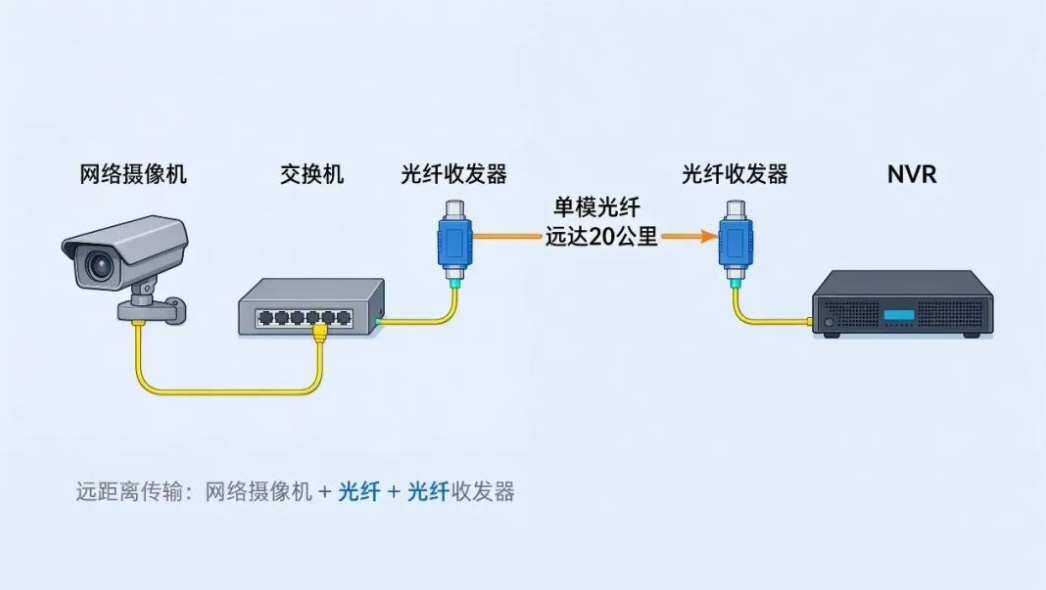

图4 光纤传输连接示意图

四、无线传输方式：摄像机＋无线网桥

（一）适用场景

当现场布线困难，存在天然屏障或不可逾越的障碍时，可以考虑无线传输。例如：已经硬化路面的小区、电梯井、已建成工厂、空旷地带、野外、临时工地等环境，无线网桥都大有用武之地。无线网桥将网络信号转换成无线电波，进行点对点（或点对多点）传输，设备成对使用。

（二）频段选择：2.4GHz与5.8GHz

目前工程上常用的是2.4GHz和5.8GHz两个频段的无线网桥：

1. 2.4GHz网桥：绕射能力稍强，但带宽较低、干扰源多（家用Wi-Fi、蓝牙等都在此频段），适合近距离、带宽要求不高的场景；

2. 5.8GHz网桥：带宽高、干扰少，是监控无线传输的主流选择，支持千兆级传输，但对“视距”要求更严格，两点之间必须无遮挡。

在空旷无遮挡条件下，常规无线网桥的稳定传输距离一般为1～5公里；高增益、大功率设备在极空旷环境下可达10公里以上。所谓“几十公里”多为特殊场景，普通工程很少用到。

（三）施工注意点

1. 发射端与接收端之间必须“视距无遮挡”，中间不能有建筑物、山体、大树等遮挡，否则信号急剧衰减；

2. 天线要对准、固定牢靠，做好防雨防晒和避雷接地；

3. 注意信道规划，避免与周边无线设备同频干扰；

4. 带宽要按摄像机码流留足余量：多路高清同时传输时，建议选用千兆无线网桥。

（四）扩展：4G/5G与Wi-Fi摄像机

除了无线网桥，还有两类无线方案值得关注：

1. 4G/5G摄像机（或摄像机加5G CPE）：插SIM卡直接上公网，适合临时点位、移动监控（如工地、车载、野外巡检），无需布线即可接入，配合5G专网还可实现低时延、大带宽传输；

2. Wi-Fi摄像机：家用、小型商铺常见，利用现场Wi-Fi接入，但带宽和稳定性有限，不适合对可靠性要求高的工程点位。

连接示意如图5所示。

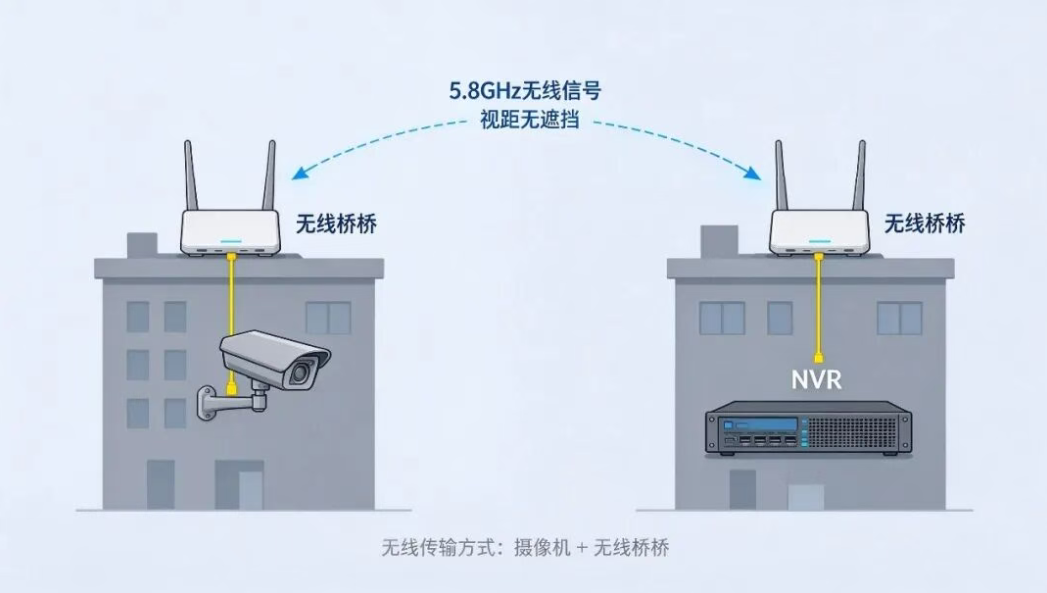

图5 无线网桥传输连接示意图

五、远距离传输：网络摄像机＋运营商光纤专网

（一）什么是光纤专网

光纤专网，指利用运营商（电信、移动、联通等）的光纤资源组建的专用传输网络，把分散在城区各处的摄像机统一接入监控中心或数据机房，为管理平台提供基础传输保障。这类组网在“天网工程”“雪亮工程”、智慧城市等大型公共安全项目中应用较广。

（二）两种接入方式

1. 点对点光纤接入：每个前端点位（或汇聚点）单独拉一条光纤直连中心，带宽独享、可靠性高，适合重要点位；

2. 点对多点PON接入：采用无源光网络（PON）技术，一条主干光纤通过分光器（分光比如1:8、1:16、1:32）带多个ONU（光网络单元），多个点位共享一条光纤，节省光纤资源，是雪亮工程等大规模项目的主流组网方式，常见技术有EPON、GPON及10G-PON等。

（三）典型组网架构

光纤专网通常采用“核心—汇聚—接入”三层架构：

1. 核心层：位于监控中心，由核心交换机承担全网的“大脑”角色。核心交换机配置性能高，普遍具备双电源、双引擎冗余；大型项目通常部署两台核心交换机组成双机热备（堆叠或虚拟化加VRRP），实现设备与链路冗余，避免单点故障导致全网瘫痪，早期“单核心”方案可靠性差，已逐步被双核心取代；

2. 汇聚层：汇聚各区域前端流量，由汇聚交换机、OLT（光线路终端）等设备组成，负责流量汇聚与策略控制；

3. 接入层：前端摄像机通过光纤收发器或ONU接入网络，采用独立IP地址网段，完成前端设备互联，并为NVR存储设备提供安全可靠的网络接入。

（四）优缺点

1. 优点：传输距离远、带宽大、稳定可靠，可承载成千上万路高清视频，便于统一管理和平台化应用；

2. 缺点：建设与租用费用高，涉及运营商协调和链路调试，一般只有公共服务工程（天网、雪亮、智慧城市）或大型集团项目才采用。

网络结构如图6所示。

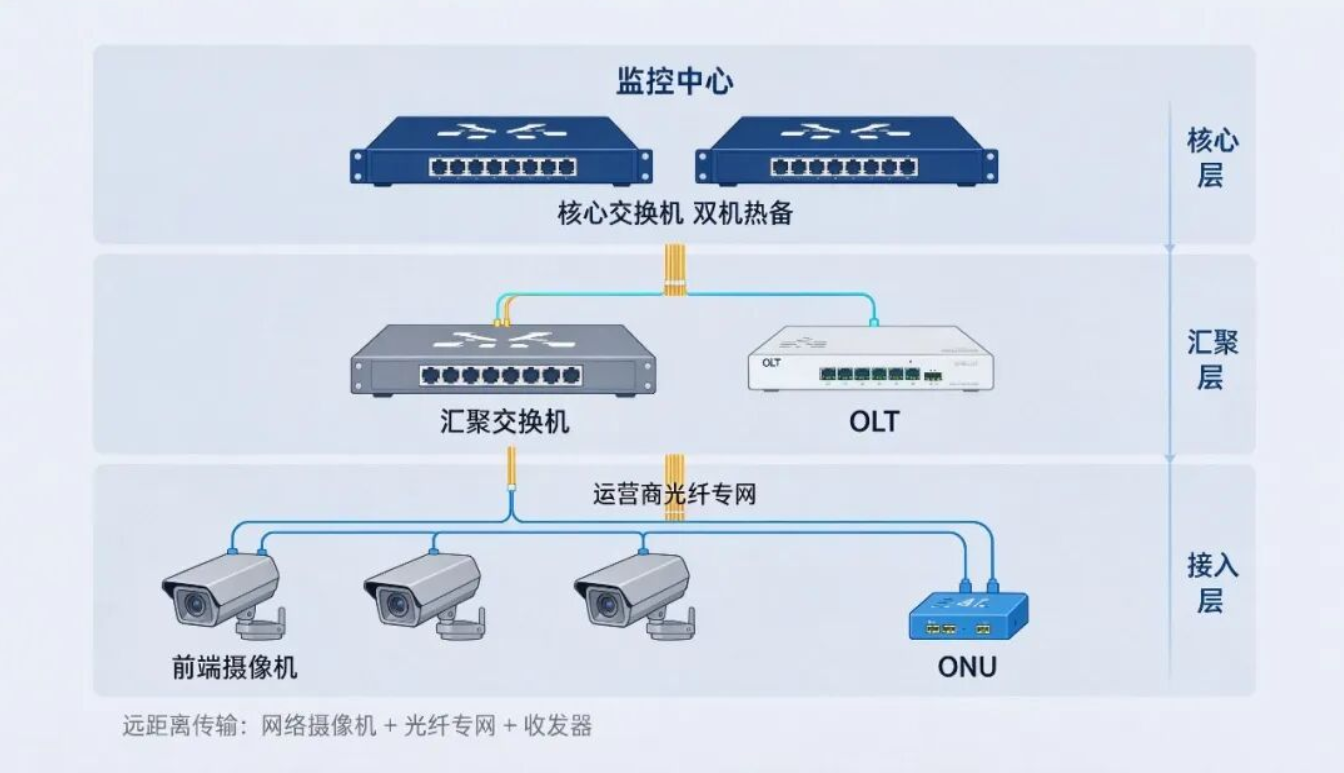

图6 光纤专网三层组网架构图

六、五种方式对比与选型建议

（一）五种传输方式对比

表1 五种传输方式对比表

（二）选型建议

1. 100米以内、点位少、供电方便：优先传统方式或PoE供电，追求简洁与易维护选PoE；

2. 100米至几公里、跨区域传输：优先单模光纤＋千兆光模块或收发器；

3. 布线困难、存在障碍：无线网桥（注意视距）或4G/5G方案；

4. 大规模、跨城区、公共安全项目：运营商光纤专网（点对点或PON接入）；

5. 无论采用哪种方式，都要考虑摄像机的分辨率与码流：采用H.265+、Smart265等智能编码可显著降低带宽和存储成本；400万、800万像素的高清点位，建议主干网络按千兆、万兆规划；

6. 信息安全不可忽视：联网监控系统应符合GB 35114-2017《公共安全视频监控联网信息安全技术要求》等要求，平台互联遵循GB/T 28181-2022；设计施工还应符合GB 55029-2022《安全防范工程通用规范》（强制性）和GB 50395-2007《视频安防监控系统工程设计规范》的有关规定。

七、总结

网络监控系统的传输方式没有绝对的好坏，只有合不合适。传统方式简单经济，PoE方式简洁现代，光纤方式稳定远距，无线方式灵活便捷，光纤专网则撑起了城市级的大规模监控网络。

实际工程中，一个项目往往不是只用一种方式，而是多种方式组合使用——前端点位就近PoE接入，主干链路用光纤，特殊点位用无线，再由中心统一汇聚。掌握每种方式的特点，按“环境、距离、成本、可靠性”四个维度综合权衡，有助于设计出兼顾稳定性与经济性的监控方案。

随着AI摄像机、4K/8K高清、5G专网等技术的发展，监控传输正朝着更高带宽、更低时延、更智能的方向演进。
