凯源恒润北京监控安装工程公司提供视频监控设备接线图,让北京安装监控从此不求人!

发布日期:2023-05-12 / 点击次数:485

凯源恒润北京监控安装工程公司提供视频监控设备接线图,让北京安装监控从此不求人!

近几年,随着物联网技术快速发展、智能手机的普及和监控摄像机的网络化,使用手机进行远程监控已经可轻松实现。外出用手机看家,看店,防盗,看宠物,看小孩,这些场景在十年前是不可想象的,放在今天都可以轻松实现。下面介绍如何实现手机视频监控。


所需设备:网络摄像头、路由器、智能手机,这三个硬件设备是必不可少的。智能手机基本人人都有,不需要花钱,家里的宽带和路由器现在也都是必配,唯一要花钱的就是摄像头了,高清摄像头现在很便宜,一般在几百块钱。

视频监控系统的主要设备有监控摄像机、DVR硬盘录像机、NVR网络硬盘录像机,显示器或监视器。DVR、NVR的接口比较丰富,视频监控设备常见接口有BNC模拟视频接口,RJ45网络接口,VGA/DVI/HDMI视频输出接口,RS485控制接口,音频接口、报警接口等。准确的识别摄像机、硬盘录像机及网络硬盘录像机的接口,可以快速搭建视频监控系统,使系统调试更容易。


安防监控科技设备效果展示

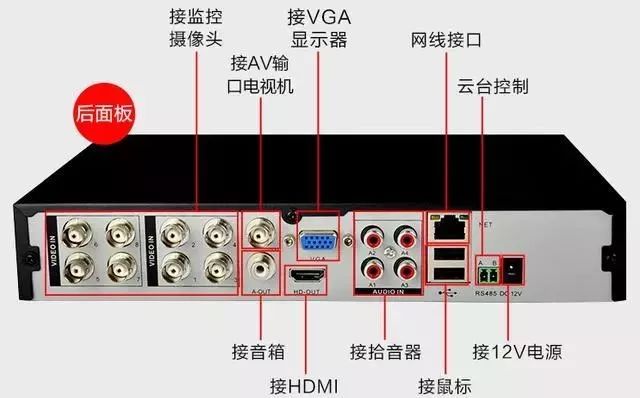

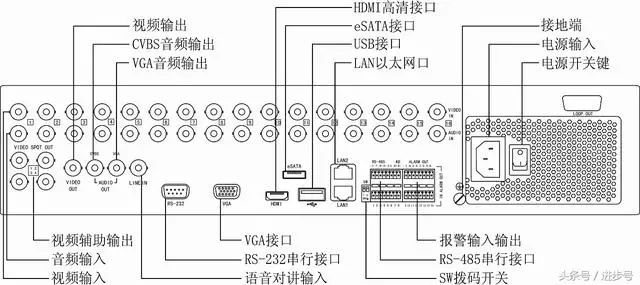

从功能角度讲,通过设备接口的识别可以辨识监控设备的功能。如,网络摄像机除了网口还带了VIDEO视频信号输出的BNC接口,意为着网络摄像机还可以输出模拟视频信号,可以本地环出。再如,DVR或NVR设备带ALARM I/O接口,意为着可以接入其他系统或设备的开关量信号,可以做报警联动;如果有AUDIO接口,意为着设备可以进行音频的采集。USB接口现在也成了DVR和NVR设备的标配了,可以接USB鼠标进行控制,直接操作设备。各种监控设备的接线图如下。














看懂摄像机、DVR、NVR设备的接线图,从此监控安装不求人,视频监控轻松搞定。基于以上技术特点的视频监控产品,家用可以有以下三种方案,以四只摄像头为例。

一、云存储方案

4只摄像头+云存储空间+手机APP。

优点:设备投入最少,维护少,云空间用多少买多少,用多久买多久;录像安全(相对于本地存储),本地设备断网也可以查看录像。

缺点:云空间价格相对于SD卡、硬盘并不便宜,需要长时间投入,一般按月、季度或年收费。

二、SD卡方案

4只摄像头+4张SD卡+手机APP

优点:SD卡属一次性投入,花费较云存储要节省。

缺点:一但本地断网,远程则无法查看录像,当然实时视频也看不到,但这不是最主要的,最主要的是如果本地设备(摄像机)遭到破坏,或者被拆走,一切皆无。

三、NVR方案

4只摄像头+1台NVR+1块硬盘+手机APP

优点:长期使用成本要低于云存储,存储时间可以很长,三个月、半年不成问题。本地存储更易保护隐私。
