北京小区公共广播系统安装找凯源恒润北京监控安装工程公司，分享智能化广播系统与消防广播共用前端如何设计！

一、系统架构 & 功放配置（GB50116-2013 4.8.12 强条）

1. 必须配置两套独立功放：消防侧用 CCCF 认证消防专用功放（自带 UPS 备电），智能化 IP 功放仅做日常背景音乐，严禁 IP 功放替代消防功放。

2. 无整套 CCCF 认证 IP 广播主机时，每个防火分区设置 1 台消防广播切换模块，采用继电器物理硬切，禁止仅靠干接点软件切换。

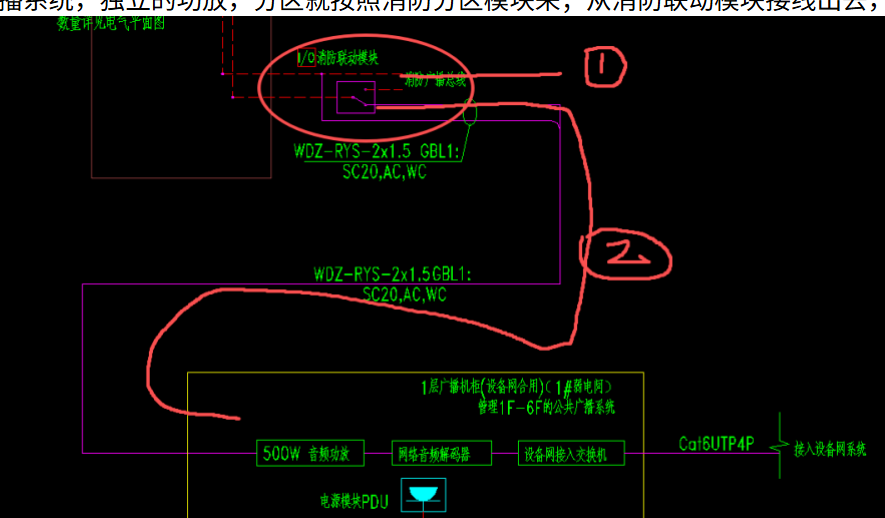

3. 标准接线：模块 NC 常闭接 IP 功放、NO 常开接消防功放、COM 公共端引出单路线路接共用喇叭；火警硬断开 IP 回路，仅接通消防回路

   唯一豁免：整套 IP 广播主机 + 功放具备完整 CCCF 消防认证，可取消现场分区模块，通过消防主机分区干接点对接实现软件抢占切换。
   二、扬声器选型与配套（GB51348-2019）

1. 制式：选用 100V/120V 定压喇叭，公共场所≥3W，客房喇叭最小≥1W，禁用定阻喇叭。
2. 构造：吊顶安装配金属防火后罩，外壳为阻燃材质。
   带音量旋钮 / 床头调音开关的喇叭，加装 DC24V 音量强切继电器，火警旁路调音部件强制满音量发声中国建筑科...。
   布置：分区内任意点位距最近喇叭≤25m，走道末端距最后一只喇叭≤12.5m；环境噪声＞60dB 区域，广播声压高出环境噪音 15dB 以上。

   线路末端：按模块原厂参数（主流 30kΩ/33kΩ）在回路最远端喇叭处加装终端检测电阻，用于线路断线、短路故障巡检上报。
   三、线缆敷设要求（GB55036）

1. 共用喇叭支线全线采用 NH-RVS 2×1.5mm² 耐火双绞线，不得使用普通 ZR 阻燃线。
2. 消防功放主干：NH-RVS 耐火线；IP 背景音乐主干：ZR-RVS 阻燃线；同桥架敷设加装金属隔板物理分隔，严禁同管共管混穿。
3. 广播线路不得与动力线缆同管敷设，平行敷设间距≥30cm，穿越楼板、防火分区墙体处做防火封堵。

四、分区设计规则

1. 广播分区一对一匹配防火分区，单台模块不得跨多个防火分区带载喇叭。
2. 商场 / 酒店 / 学校 / 医院：每层 1 个防火分区配置 1 台模块；高层住宅标准层最多 3 个竖向楼层合并 1 个分区共用 1 台模块；大堂、地下室独立分区单独配模块。
3. 单模块带载总功率≤消防功放单支路额定功率，预留 1.2~1.5 倍功率冗余。

五、联动控制功能要求

1. 火警确认后 2~3 秒完成硬件硬切换，彻底关停 IP 背景音乐，无音源叠加，仅播放消防疏散语音。
2. 联动逻辑：同步启动起火分区 + 上下相邻分区广播，与声光警报器交替播报。
3. 消防主机实时监测模块在线、线路故障、切换动作反馈，单点故障仅隔离本分区，不影响整体系统。
4. 消控室具备手动旁路功能，可脱离智能化系统，一键启动全楼消防广播、单点启停分区、监听、录音。

六、禁止设计红线

1. 共用线路内严禁加装均衡器、滤波器、衰减器、调音器等智能化设备，干扰消防线路巡检。
2. 不得拆除、短接消防广播切换模块，不得屏蔽终端检测电阻。
3. 消防音源、备用电源必须独立配置，禁止借用智能化系统设备。

七、台账与验收预留

1. 模块、分区、功放编制唯一编号，与消防主机地址、竣工图纸、运维台账一一对应。
2. 预留逐模块单点测试点位，可单独测试切换动作、线路故障、音量强切功能。
