在现代弱电工程网络搭建中，以太网网线（五类、六类线）受物理传输特性限制，有效传输距离仅为100米，无法满足园区、厂区、楼宇集群、安防监控等远距离、跨区域网络传输场景的使用需求。而光纤凭借传输损耗低、抗电磁干扰能力强、带宽容量大、传输距离远的核心优势，成为弱电远距离传输的核心介质。

从光纤介质特性来看，工程常用光纤分为多模光纤与单模光纤两类：多模光纤适配短距离组网，常规传输距离为550米以内，工程极限传输距离不超过2km，多用于楼宇内部、机房短距离互联；单模光纤采用窄芯传输结构，光信号损耗极低，标准有效传输距离可达10km以上，适配户外长距离、跨区域弱电传输场景，是远距离工程的主流选型。

由于光纤仅能传输光信号，而交换机、终端设备、服务器等网络设备均为电口（电信号）传输，二者无法直接对接，因此需要光纤收发器作为核心光电转换设备，实现以太网电信号与光信号的双向转换，打通光纤远距离传输链路。本文将详细解析光纤收发器的核心功能、配对规则、单双纤技术差异及规范连接方式。

一、光纤收发器的核心技术作用

光纤收发器又称光电转换器，是一种专为以太网远距离传输设计的光电转换终端设备，集成数据编码、信号转换、链路检测、故障诊断等功能，是弱电光纤组网的核心配套设备，核心作用如下：

1. 突破以太网传输距离限制，拓展网络覆盖范围：彻底解决传统网线100米传输瓶颈，依托单模、多模光纤的传输优势，将以太网传输距离从百米级拓展至千米甚至十千米级，满足大型园区、远距离安防监控、跨楼栋网络组网需求。

2. 实现光电信号双向转换，适配全网设备对接：可自适应适配10Mbps、100Mbps、1000Mbps（百兆/千兆）以太网速率，完成RJ45电接口（电信号）与SC/FC/ST光接口（光信号）的双向无损转换，实现普通网络电口设备与光纤链路的无缝对接。

3. 降低工程组网成本，提升资源利用率：相较于光纤交换机、核心光模块等高端组网设备，光纤收发器性价比更高，部署灵活、无需机房机柜集中安装，可点对点独立组网，在远距离、分散式弱电场景中，能够大幅节省设备采购、布线及运维成本。

4. 简化网络拓扑，提升设备互联效率：可快速实现服务器、网络中继器、集线器、监控终端、办公终端等各类网络设备的跨距离互联，简化远距离网络拓扑结构，减少中间传输设备，降低链路故障概率，提升组网便捷性。

5. 搭载智能诊断机制，保障链路稳定运行：工业级及商用主流收发器均内置微处理器及专用诊断接口，可实时监测光链路损耗、信号收发状态、端口速率、数据丢包率等核心链路性能参数，支持故障预警、链路自检，便于工程运维人员快速排查网络故障。

二、光纤收发器配对使用核心技术答疑

在工程实操中，多数用户对收发器配对规则、收发端口区分、品牌型号兼容性存在疑问，结合光纤传输技术规范，针对核心问题进行专业解答：

核心疑问汇总解答

问题1：光纤收发器是否必须成对使用？

常规点对点光纤组网场景下，光纤收发器默认成对部署，实现两端光电信号的双向互通；但并非绝对唯一配对方式，可灵活适配兼容设备配对：光纤收发器可与光纤交换机光口、SFP光模块设备配对使用，只要双方光电参数、协议标准匹配，即可实现正常通讯。

问题2：收发器是否区分发射端和接收端？可否随意配对？

收发端区分规则由设备纤芯传输模式决定：常规单模双纤收发器无固定收发端区分，两端设备可互换使用；单模单纤收发器严格区分发射、接收端，必须固定AB端配对，不可随意混用。

问题3：配对收发器是否需要同品牌同型号？

无需强制同品牌、同型号，跨品牌兼容配对的核心技术标准：双方光传输波长一致、传输速率匹配、信号封装协议相同、工作模式同步即可正常通讯。若参数不匹配，会直接出现链路不通、丢包、闪断等故障。

关键兼容禁忌（工程核心要点）

1、速率不兼容：百兆收发器与千兆收发器无法互通，速率必须完全匹配；

2、波长不兼容：1310nm、1550nm等不同波长设备无法对接通讯；

3、纤型不兼容：单纤收发器与双纤收发器参数再匹配，也无法配对互通，严禁混用。

三、单纤收发器与双纤收发器技术原理及核心区别

光纤收发器根据光纤传输纤芯数量，分为单模单纤收发器和单模双纤收发器（工程中无多纤收发器通用场景），二者传输原理、端口定义、接线方式、使用规则差异极大，是弱电光纤组网的核心选型要点。

1、单模单纤收发器

单纤收发器全称单模单纤双向收发器，核心依托波分复用技术（WDM），仅通过1根单模光纤纤芯，即可同时完成光信号的发送与接收，大幅节省光纤布线资源，是当前轻量化远距离组网的主流选型。

其工作原理为：利用不同波长的光信号互不干扰的传输特性，在同一根纤芯中承载上下行双向数据。标准商用单纤收发器采用1310nm、1550nm两组专用波长区分收发信号，因此设备严格区分A、B两端，无法通用：

A端设备：发射波长1310nm、接收波长1550nm；

B端设备：发射波长1550nm、接收波长1310nm；

使用强制规范：必须严格遵循A-B配对使用，禁止A-A、B-B同款对接，否则双向信号无法匹配，链路完全不通。单纤收发器最大优势是节省50%光纤布线成本，适配光纤资源有限、远距离点对点组网场景。

2、单模双纤收发器

双纤收发器采用2根单模光纤纤芯实现双向传输，纤芯分工明确、相互独立：一根纤芯专职光信号发射（TX），一根纤芯专职光信号接收（RX）。

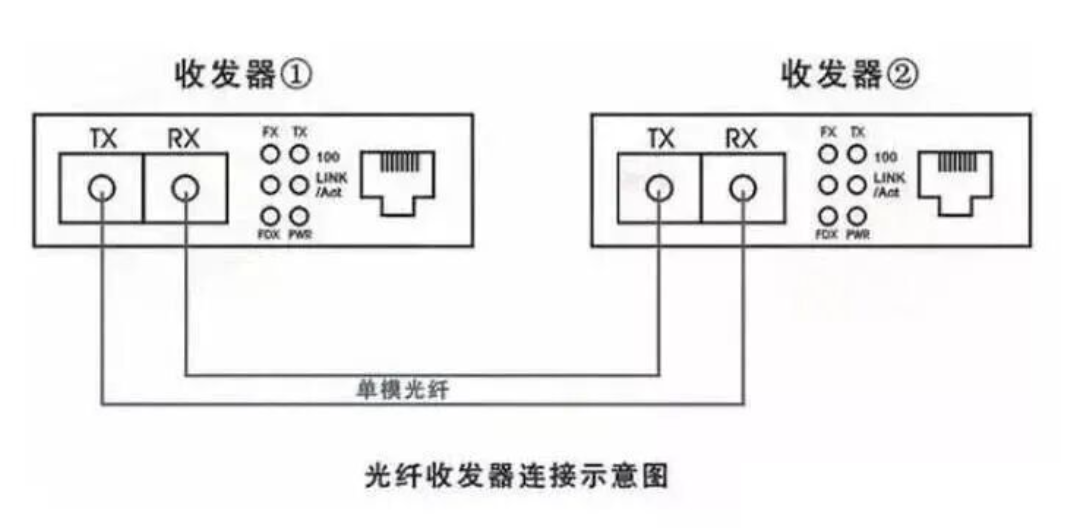

设备端口统一分为TX发射口、RX接收口，两端设备的光电转换波长统一为1310nm，收发波长完全一致。接线需遵循交叉对接原则：一端设备的TX发射口对接另一端设备的RX接收口，一端RX接收口对接另一端TX发射口，形成完整闭环传输链路。

双纤收发器无AB端区分，两端设备可互换通用，稳定性更强、抗干扰性更优，适配机房主干链路、高带宽、长时间不间断运行的核心组网场景，缺点是光纤布线耗材成本更高。

3、单纤与双纤收发器快速区分方法（工程实操版）

结合设备结构及模块化设计，可通过两种方式快速精准区分，适配不同设备形态：

1. 按外接光纤跳线数量区分（内置光模块一体式设备）：一体式固化收发器端口固定，仅需观察外接跳线：单纤收发器仅需接入1根光纤跳线，单纤同时收发数据；双纤收发器需接入2根光纤跳线，分别承担发射、接收功能，区分方式直观高效，是现场运维首选方法。

2. 按光模块类型区分（插拔式模块化设备）：可拆卸模块式收发器无固定端口，需依托插入的光模块判定：插入单纤双向单工光模块（单接口）即为单纤收发器；插入双纤双向双工光模块（TX/RX双接口）即为双纤收发器。

四、光纤收发器指示灯状态与规范连接流程

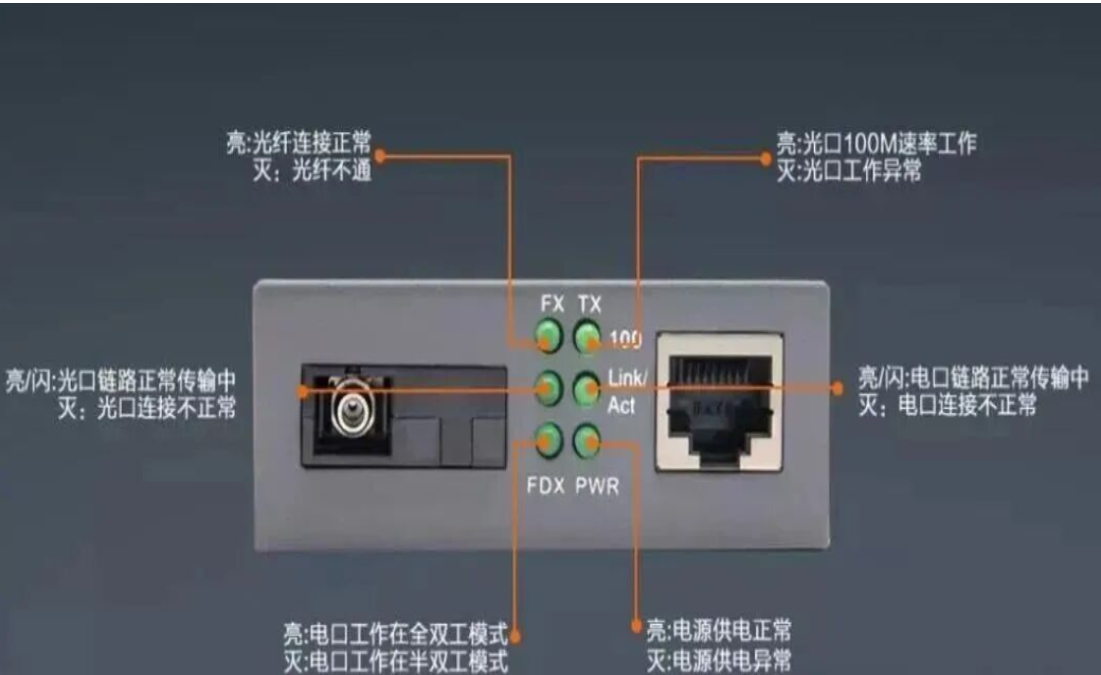

1、核心指示灯功能说明

主流光纤收发器标配PWR、LINK/ACT（光口）、LINK/ACT（电口）、FDX等指示灯，各灯状态对应设备工作状态，是故障排查的核心依据：

• PWR电源灯：常亮代表设备供电正常，熄灭为供电故障（电源适配器损坏、接线松动）；

• 光口LINK灯：常亮代表光纤链路对接正常、信号同步成功；闪烁代表链路有数据传输；熄灭代表光纤链路中断、对接参数不匹配或纤芯损坏；

• 电口LINK灯：常亮代表电口与终端设备（交换机、电脑）连接正常；熄灭代表网线故障、端口未对接或速率不匹配；

• FDX全双工灯：常亮为全双工工作模式（高速稳定传输），熄灭为半双工模式，闪烁代表模式协商异常。




•

2、标准连接流程

1、设备供电：接入匹配电压的电源适配器，确认PWR电源灯常亮，设备正常启动；

2、光纤链路连接：单纤设备对接A-B端，插入单模光纤跳线；双纤设备按照TX-RX交叉原则，接入两根光纤跳线；

3、电口设备对接：通过国标网线将收发器RJ45电口与交换机、终端设备对接；

4、链路调试：观察光口、电口指示灯状态，全常亮代表组网正常，可进行数据传输测试。

五、光纤收发器常见故障及标准化排查方案

在弱电光纤组网运维过程中，光纤收发器易出现链路不通、频繁掉线、网速卡顿、收发不匹配等各类问题，多数故障源于接线不规范、参数不匹配、链路损耗超标及设备供电异常。本节结合工程高频故障场景，整理标准化、可落地的故障排查方案，遵循先外后内、先软后硬、先链路后设备的排查原则，快速定位并解决问题。

1、设备整机无响应（电源灯不亮）

故障现象：设备通电后所有指示灯熄灭，设备无任何工作响应，光电端口均无法正常工作。

故障成因：外接供电电压不匹配、电源适配器损坏、电源接口松动、设备硬件故障。

排查解决：首先核对适配器电压、电流参数是否与设备额定参数匹配，杜绝低压、高压供电；重新插拔电源接口，排查接线松动问题；更换同规格正常电源适配器复测，排除电源故障；若更换电源后仍无响应，判定为设备硬件损坏，直接更换收发器设备。

2、光口LINK灯不亮，光纤链路不通

故障现象：设备供电正常，电口指示灯正常，光口指示灯常灭，两端设备无法建立光纤通讯。

故障成因：光纤跳线接错、单纤AB端配对错误、纤芯断裂、光模块波长/速率不匹配、端面脏污、链路损耗超标。

排查解决：单纤设备重点核查是否为A-B配对，杜绝AA、BB对接；双纤设备检查TX/RX交叉对接是否正确，互换两根光纤跳线复测；使用无尘棉片擦拭光纤跳线端面，去除灰尘、油污导致的光信号衰减；排查光纤线路是否弯折过度、断裂，必要时使用光功率计测试链路损耗，单模光纤正常链路损耗应控制在-8dB~-25dB区间；最后核对两端收发器速率、波长、协议参数，确保参数完全一致。

3、电口LINK灯不亮，终端设备无法对接

故障现象：光纤链路正常，光口指示灯常亮，电口指示灯熄灭，无法连接交换机、监控主机等终端设备。

故障成因：网线损坏、网线线序错误、端口速率协商异常、电口工作模式不匹配、终端端口故障。

排查解决：更换合格国标超五类/六类网线重新对接，排除网线断路、线序错乱问题；检查两端设备电口工作模式，统一设置为自动协商模式，避免一端全双工、一端半双工的模式冲突；更换收发器电口或终端设备端口测试，排查单端口硬件故障。

4、链路频繁闪断、丢包、网速不稳定

故障现象：光电口指示灯可正常亮起，但运行中频繁闪烁、间歇性断连，网络延迟高、数据丢包严重，监控画面卡顿、掉线。

故障成因：光纤链路损耗临界超标、设备散热不良、端口速率不匹配、链路存在电磁干扰、设备老化。

排查解决：用光功率计精准测试光衰数值，光衰异常时重新熔接光纤、整理线路，减少线路弯折与接头损耗；检查设备安装环境，封闭式机柜需预留散热空间，避免高温死机、运行不稳定；统一两端设备传输速率与双工模式，关闭强制速率模式，启用自动协商；排查周边强电、变频器等干扰源，确保光纤线路远离强电磁设备；老旧设备直接更换，排除硬件老化故障。

5、单纤收发器通讯异常，两端数据收发失衡

故障现象：设备指示灯正常，但单向不通、双向数据传输不对称，一端能上网、一端无数据。

故障成因：单纤收发器AB端接反、两端波长参数错乱、单纤模块故障。

排查解决：严格核对两端设备标识，固定A端对接B端，互换两端光纤跳线复测；确认两端模块1310nm/1550nm收发波长匹配，无参数错乱情况；若配对无误仍异常，单独更换故障端单纤光模块测试。

6、双纤收发器对接失败，链路无数据

故障现象：双纤设备接线后光口不亮、链路不通，设备无报错提示。

故障成因：双纤TX/RX直通对接未交叉、两根纤芯单根断路、两端波长不一致。

排查解决：执行TX-RX交叉对接规则，互换两根光纤跳线位置；逐根测试纤芯通断，排查单芯断裂故障；统一两端设备1310nm标准波长，禁止不同波长设备混用配对。

六、全文总结

光纤收发器是弱电工程远距离光纤组网的核心光电转换设备，有效突破了传统网线百米传输局限，凭借灵活适配、低成本、高抗干扰的优势，广泛应用于园区、安防、跨楼宇等长距离网络场景。设备主要分为单纤与双纤两类：单纤依托波分复用技术，需AB端配对使用，可节省光纤资源；双纤采用收发双芯交叉传输，稳定性更强、适配核心主干链路。组网时，设备配对需严格遵循速率、波长、协议匹配原则，不同纤型、参数设备不可混用。日常运维中，可通过设备指示灯快速判断运行状态，绝大多数链路不通、闪断、丢包等故障，均由接线不规范、参数不匹配、光衰超标或供电异常导致。规范选型、标准接线、定期链路检测，是保障光纤网络长期稳定运行的关键。
