北京光伏电站工程质量控制规范指南-凯源恒润北京监控安装工程公司

发布日期：2025-05-12 / 点击次数：83

北京光伏电站工程质量控制规范指南-凯源恒润北京监控安装工程公司

并网光伏电站施工需严格遵循国家标准及设计规范，从基础施工到系统调试全程把控质量与安全。通过精细化管理和标准化流程，可确保电站高效、稳定并网运行，为绿色能源发展提供可靠保障。

一、总体要求

并网光伏电站指接入公用电网的光伏电站，其施工范围涵盖土建工程、设备安装、电气工程、调试及防雷接地等。施工前需满足以下要求：

1.合规性：取得工程建设及并网接入手续，施工单位资质、人员资质、施工机械及材料需报审。

2.技术准备：组织设计、施工及业主单位会审施工图，熟悉国家法规及安全标准（如GB 50348、GB/T 16895.6等）。

3.材料设备管理：设备和材料规格需符合设计要求，严禁使用不合格产品；进场时需开箱检查（合格证、说明书、测试记录齐全），并由多方共同确认。

二、主要设备

光伏电站核心设备包括：

光伏组件：太阳电池组件及方阵。

汇流箱：集中组串电流。

逆变器：直流转交流的核心设备。

光伏支架：支撑组件的钢结构或铝合金结构。

三、施工流程

光伏电站施工流程施工流程图，如下：

1.开工条件

在工程开始施工之前，取得工程建设手续以及并网接入手续。施工单位的资质、特殊作业人员资质、施工机械、施工材料、计量器具等需报审。组织设计单位、施工单位以及电站业主会审施工图。施工单位根据施工总平面布置图要求布置施工临建设施完毕。设备和材料的规格应符合设计要求,不得在工程中使用未经鉴定和不合格的设备材料。设备使用前对设备进行开箱检查，其合格证、说明书、测试记录、备件等随机物品均应齐全，开箱检查由工程部、施工单位、供货单位一同完成，工程项目经理负责以上文件的收集保管。项目部负责设备和器材的运输、保管，当产品有特殊要求时，应满足产品要求的专门规定。隐蔽工程部分，必须在隐蔽前工程部会同施工单位做好中间检验及验收记录填写与保管。

2.基础及支架工程

（1）水泥基础施工

一般要求水泥进场时，应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量应符合现行国家标准的规定。水泥基础及支架应根据工程结构形式、荷载大小、地基类别、施工设备和材料供应等条件进行设计、制作。水泥基础及支架应具有足够的承载能力、刚度和稳定性，能可靠地承受组件的重量、侧压力以及施工荷载。冬季水泥基础宜采用塑料薄膜覆盖并保温养护，其全部表面应覆盖严密，并应保持塑料布内有凝结水

屋顶施工：屋顶光伏组件屋面钢结构基础的施工要求钢结构基础施工应不损害原建筑物主体结构，并应保证钢结构基础与原建筑物承重结构的连接牢固、可靠。接地的扁钢、角钢的焊接处应进行防腐处理。屋面防水工程施工应在钢结构支架施工前结束，钢结构支架施工过程中不应破坏屋面防水层，如根据设计要求不得不破坏原建筑物防水结构时，应根据原防水结构重新进行防水恢复。

（2）支架基础偏差标准

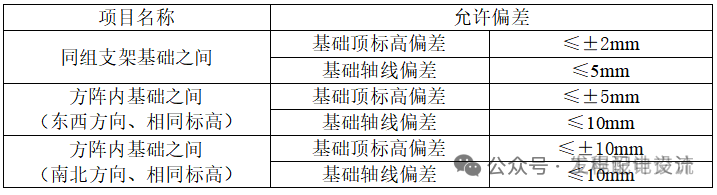

①支架基础的轴线及标高偏差应符合规定支架基础的轴线及标高偏差

②支架基础尺寸及垂直度偏差应符合规定支架基础尺寸及垂直度允许偏差

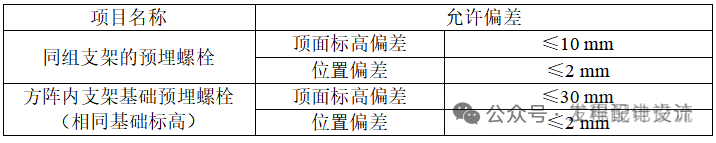

③支架基础预埋螺栓偏差应符合规定支架基础预埋螺栓偏差

（3）电缆沟施工

在电缆沟道至上部控制屏部分及电缆竖井采用防火胶泥封堵。电缆沟道在建筑物入口处设置防火隔断或防火门。电缆沟每隔60米及电缆支沟与主沟道的连接处均设置一道防火隔断，并且在防火隔断两侧电缆上涂刷不少于1.0米长的防火涂料。电缆沟沟底设半圆形排水槽、阶梯式排水坡和集水井。设备基础应严格控制基础外露高度、尺寸与上部设备的匹配统一，混凝土基础表面应一次压光成型，不应进行二次抹灰。

四、安装工程

设备运输、吊装要求与到场后的检查设备的运输与保管：在吊、运过程中应做好防倾覆、防震和防受损等安全措施。必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。设备到场后应作下列检查：包装及密封应良好。开箱检查型号、规格应符合设计要求，附件、备件应齐全。产品的技术文件应齐全。外观检查应完好无损。设备宜存放在室内或能避雨、雪、风、沙的干燥场所，并应做好防护措施。保管期间应定期检查，做好防护工作。

1.支架安装

准备工作：检查支架存放环境（防潮、防腐），验收基础偏差。支架安装准备工作支架到场后应作检查并填写“工程移交（进场材料、设备初验）纪要”。支架宜存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮防护措施。如存放在滩涂、盐碱等腐蚀性强的场所应做好防腐蚀工作。保管期间应定期检查，做好防护工作。支架安装前施工人员应按照方阵土建基础的技术要求对水平偏差和定位轴线的偏差进行查验，不合格的项目应按照要求进行整改后再进行安装。

安装要求：

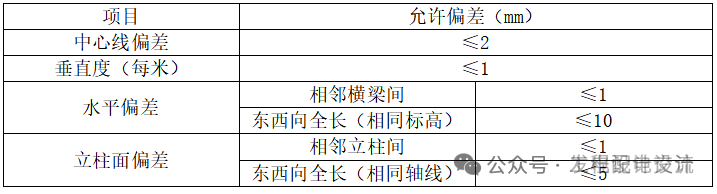

①支架安装和紧固：钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不宜在雨雪环境中作业。组合式支架宜采用先组合框架后组合支撑及连接件的方式进行安装。螺栓的连接和紧固应按照厂家说明和设计图纸上要求的数目和顺序穿放。不应强行敲打，不应气割扩孔。②支架安装的垂直度和角度：支架垂直度偏差每米不应大于±1度，支架角度偏差度不应大于±1度。固定及手动可调支架安装的允许偏差应符合规定。固定及手动可调支架安装的允许偏差

2.组件安装

运输与检测：按厂家规定运输，安装前逐块检测电压。

安装规范：

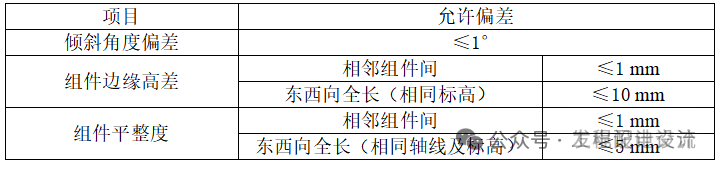

接插件连接牢固，外接电缆搪锡处理，连接线绑扎整齐。禁止踩踏组件，雨天禁止接线，裸露部分用绝缘胶布包扎。边框组件需可靠接地。组件之间的接插件应连接牢固。外接电缆同插接件连接处应搪锡。组件间连接线应进行绑扎，整齐、美观。组件的安装和接线还应注意事项：组件在安装前对每块组件进行电压检测，组件连线完毕进出汇流盒或汇流箱前应进行抽检测试。组件安装和移动的过程中，不应拉扯导线。组件安装时，不应造成玻璃和背板的划伤或破损。组件之间连接线不应承受外力。同一组串的正负极不宜短接。单元间组串的跨接线缆如采用架空方式敷设，宜采用PVC管进行保护。施工人员安装组件过程中不应在组件上踩踏。进行组件连线施工时，施工人员应配备安全防护用品。不得触摸金属带电部位。对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。严禁在雨天进行组件的连线工作。带边框的组件应将边框可靠接地。不带边框的组件，其接地做法应符合制造厂要求。组件安装允许偏差

3.汇流箱安装

汇流箱安装前汇流箱内元器件完好，连接线无松动。安装前汇流箱的所有开关和熔断器宜断开。汇流箱安装应符合以下要求：安装位置应符合设计要求。支架和固定螺栓应为镀锌件。地面悬挂式汇流箱安装的垂直度允许偏差应小于1.5mm。汇流箱的接地应牢固、可靠。接地线的截面应符合设计要求。汇流箱进线端及出线端与汇流箱接地端绝缘电阻不小于2MΩ（DC1000V）。汇流箱组串电缆接引前必须确认组串处于断路状态。

4.逆变器安装

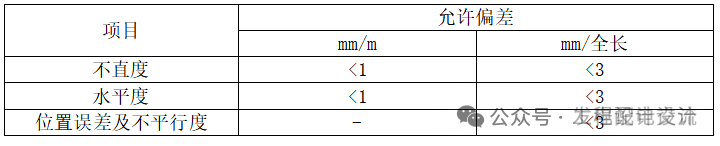

逆变器安装前准备逆变器安装前，建筑和基础工程应施工完毕并通过检验；对安装有妨碍的模板、脚手架等应拆除，场地应清扫干净。混凝土基础及构件到达允许安装的强度，焊接构件的质量符合要求。预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。检查安装逆变器的型号、规格应正确无误；逆变器外观检查完好无损。运输及就位的机具应准备就绪，且满足荷载要求。大型逆变器就位时应检查道路畅通，且有足够的场地。逆变器的安装与调整采用基础型钢固定的逆变器，逆变器与基础型钢之间固定应牢固可靠。基础型钢安装后，其顶部宜高出抹平地面10mm。基础型钢应有明显的可靠接地。逆变器安装在震动场所，应采取防震措施。逆变器内专用接地排必须可靠接地，100kW及以上的逆变器应保证两点接地；金属盘门应用裸铜软导线与金属构架或接地排可靠接地。逆变器直流侧电缆接线前必须确认汇流箱侧有明显断开点，电缆极性正确、绝缘良好。逆变器交流侧电缆接线前应检查电缆绝缘，校对电缆相序。电缆接引完毕后，逆变器本体的预留孔洞及电缆管口应做好封堵。逆变器基础型钢安装的允许偏差应符合规定。逆变器基础型钢安装的允许偏差

五、设备和系统调试

1.调试前条件

调试单位和人员应具备相应资质并通过报验。调试设备应检定合格。设备和系统调试前，安装工作应全部完成并通过验收。装有空调或通风装置等特殊设施的，应安装完毕，投入运行。2.光伏组串调试

条件：辐照度≥400W/㎡（建议≥700W/㎡），组串极性正确。

检测项：相同组串电压偏差≤5V，电流无异常波动。电缆温度正常，无短路破损。

3.逆变器调试

条件：逆变器控制电源应具备投入条件。逆变器直流侧电缆应接线牢固且极性正确、绝缘良好。逆变器交流侧电缆应接线牢固且相序正确、绝缘良好。方阵接线正确，具备给逆变器提供直流电源的条件。

检查项：接地可靠、电缆连接牢固、内部无受潮/放电痕迹。

并网测试：直流侧电压、交流侧电压/频率/相序符合设定范围。门限位闭锁功能正常，异常情况（失电、过压、过流等）触发解列。

4.监控系统调试

通信地址正确，实时反映设备状态及故障信息。具备远程启停及有功调节功能。

六、质量控制与验收

1.隐蔽工程验收：地埋电缆、设备基础等隐蔽前需自检并提交验收申请，监理组织多方确认。光伏电站安装工程的隐蔽工程应包括：地埋电缆敷设、设备基础、设备接地。隐蔽工程隐蔽之前，施工人员应根据工程质量评定验收标准进行自检，自检合格后向监理部（工程部）提出验收申请。监理部（工程部）应在约定的时间组织相关人员与承包人共同进行检查验收。如检测结果表明质量验收合格，承包人可以进行工程隐蔽和继续施工；验收不合格，承包人应在限定的期限内整改，整改后重新验收。并填写“隐蔽工程及分部工程、中间验收报告单”。

2.中间交接验收：分项工程（如支架安装、电缆敷设）完成后需填写验收记录表，整改合格后方可进入下一工序。光伏电站工程中间交接项目可包含：基础施工、支架安装、组件安装、电缆敷设、桥架安装、电气连接等。基础施工、支架安装、组件安装、电缆敷设、桥架安装、电气连接进入下一工序时，应由上一工序施工人员填写“分项工程质量验收记录表”,并提供相关技术资料,交安装专业查验。中间验收项目应通过质量验收，对不符合验收要求的项目,移交人员负责整改合格后再次通过中间验收。

3.最终验收：系统调试完成后，需通过电能质量检测、防孤岛保护测试等，确保符合GB/T 19964并网标准。

七、安全与环保

施工安全：特种作业人员持证上岗，吊装设备防倾覆，高空作业配备防护用品。

环保措施：废弃物分类处理，防腐材料合规使用，减少施工噪声及粉尘。

安防接地：安防监控设备的安装应符合《安全防范工程技术规范》GB 50348的相关规定。防雷与接地地面光伏系统的金属支架应与主接地网可靠连接。屋顶光伏系统的金属支架应与建筑物接地系统可靠连接。
